ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание горелки должно
проводиться по мере необходимости, но не реже
одного раза в год. Обслуживание должно
выполняться квалифицированными
специалистами.
Техническое обслуживание включает в себя
следующие работы:
Процесс горения
Проанализируйте дымовые газы. Если где-то по
сравнению с предыдущими проверками
произошли сильные изменения, значит, там
особенно внимательно надо будет произвести
техническое обслуживание.
Утечки газа
Убедитесь, что в трубопроводе, соединяющем
счетчик газа и горелку, нет утечек газа.
Фильтр газа
Заменяйте фильтр газа, когда он загрязняется.
Головка горелки
Откройте горелку и проверьте, чтобы все
элементы горелки были целы и исправны, не
деформированы из-за высокой температуры, не
были грязными и стояли на своих местах.

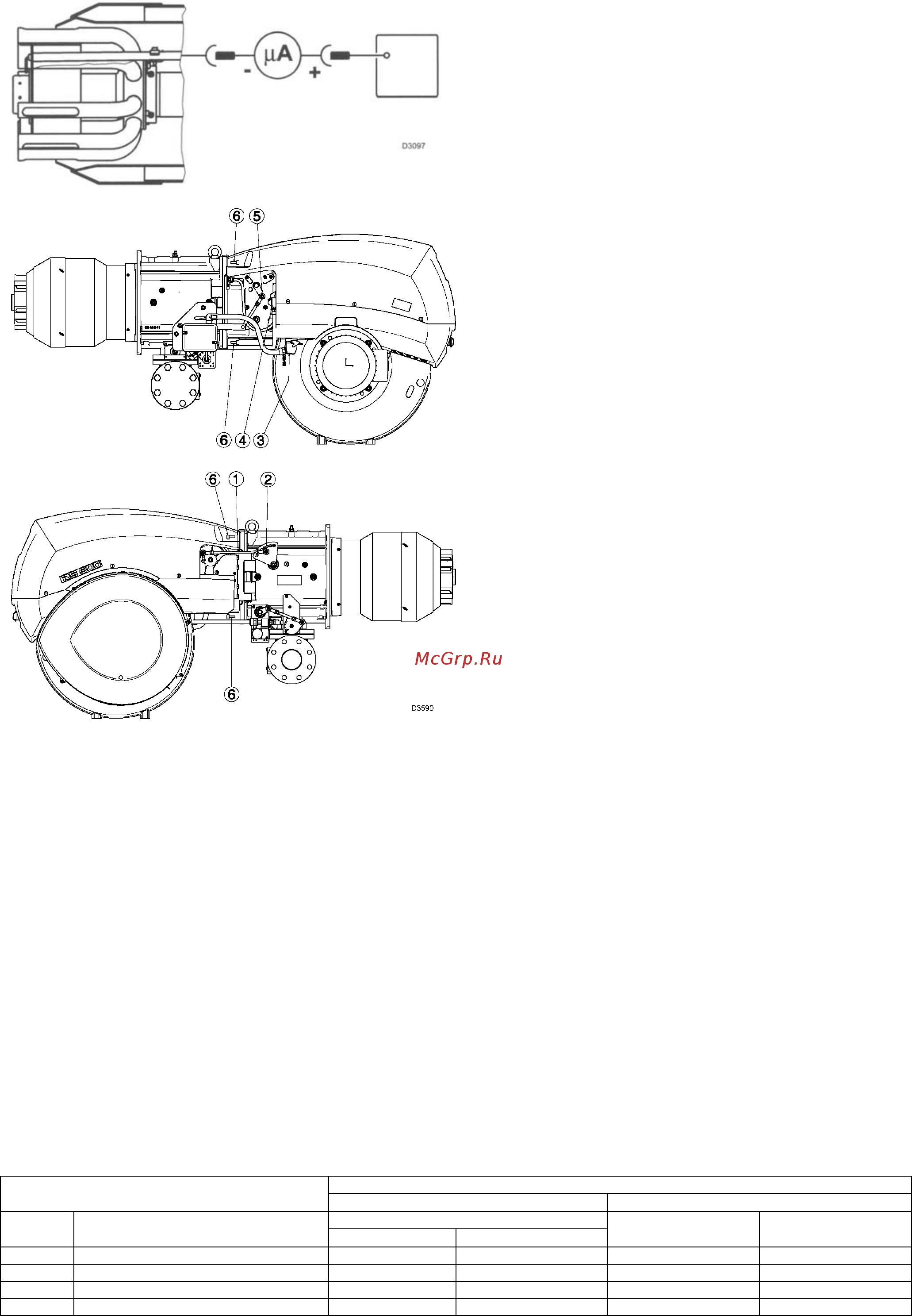

Проверка наличия пламени (А)
Горелка оборудована блоком ионизации для
проверки наличия пламени.
Минимальный ток, при котором работает блок
управления (автомат горения) – 6 мкА. Обычно
горелка подает гораздо больший ток, так что, как
правило, не требуется никаких проверок. Однако,
когда вы хотите измерить ток ионизации,
необходимо разъединить штекер,
расположенный на проводе датчика ионизации и
присоединить амперметр для постоянного тока со
шкалой на 100 мкА. Следите за полярностью!
Горелка
Следите за тем, чтобы не было слишком
изношенных элементов, винты должны быть
затянуты. Чистите горелку снаружи.
Горение
Свяжитесь с сервисной службой для того, чтобы отрегулировать горелку в том случае, если параметры
процесса горения, замеренные перед тем, как приступать к техническому обслуживанию, не
соответствуют действующим стандартам или являются неудовлетворительными.
Замечание
В зависимости от типа используемого газа, рекомендуется отрегулировать горелку, в соответствии с
указаниями, приведенными в таблице (С).
КАК ОТКРЫТЬ ГОРЕЛКУ (рисунок В):
- Отключите электрическое питание
- Отвинтите гайку (2) и снимите тягу (1) рычага перемещения головки
- Отсоедините штуцер (3) серводвигателя
- Отсоедините штуцер (4) реле давления газа
- Снимите самоконтрящуюся гайку (5)
- Снимите винты (6).
Теперь горелку можно открыть, повернув ее на шарнире.
ИЗБЫТОК ВОЗДУХА
EN 676
Максимальная мощность, λ ≤ 1,2 Минимальная мощность, λ ≤ 1,3
Настройка СО
2
%
ГАЗ
Максимальное теоретическое
СО
2
0% О
2
λ = 1,2 λ = 1,3
СО
мг/кВт·час
NO
X
мг/кВт·час
G 20 11,7 9,7 9,0 ≤100 ≤170
G 25 11,5 9,5 8,8 ≤100 ≤170
G 30 14,0 11,6 10,7 ≤100 ≤230
G 31 13,7 11,4 10,5 ≤100 ≤230
(С)
