15

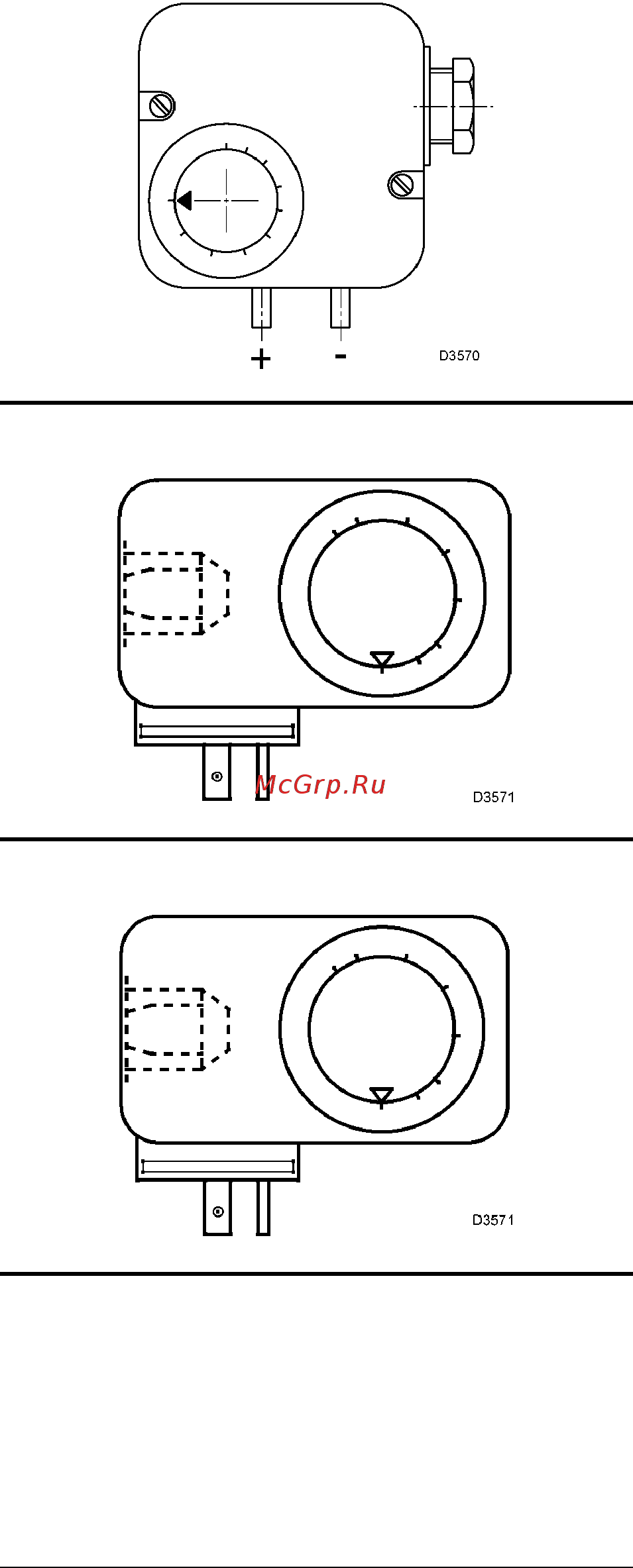

РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА
(А)
РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(В)
РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(С)
РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (рис. А) – КОНТРОЛЬ СО
Выполняйте настройку реле давления воздуха после
того, как вы осуществите все прочие регулировки
горелки при этом реле давления воздуха должно быть
установлено на начало шкалы (рисунок А).
Во время работы горелки на максимальной мощности,
измерьте содержание СО в дымовых газах, затем
плавно закройте решетку на отверстии всасывания
воздуха (смотри рисунок А на странице 13), а если
этого недостаточно, то и само отверстие на всасывании
воздуха, с помощью какой-нибудь картонки, до тех пор,
пока содержание СО не приблизится, но не перейдет
предельно допустимое значение (СО≤1%≤10.000 ррм).
Теперь, в таком режиме работы медленно, в сторону
увеличения, поверните специальную ручку на реле
давления, до тех пор, пока не произойдет аварийной
остановки горелки.
После этого уберите картонку с отверстия на
всасывании воздуха и проверьте, правильно ли будет
запускаться горелка.
РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА (рис. В)
Выполняйте настройку реле максимального давления
газа после того, как вы осуществите все прочие
регулировки горелки при этом реле максимального
давления газа должно быть установлено на конец
шкалы (рисунок В).
Во время работы горелки на максимальной мощности,
уменьшите давление, плавно повернув против часовой
стрелки специальную ручку, вплоть до аварийной
остановки горелки.
Затем поверните ручку по часовой стрелке на 2 мбар и
затем вновь запустите горелку, чтобы проверить, как
она работает. Если горелка снова остановится,
поверните ручку еще на 1 мбар по часовой стрелке.
РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА (рис. С)
Выполняйте настройку реле минимального давления
газа после того, как вы осуществите все прочие
регулировки горелки при этом реле минимального
давления газа должно быть установлено на начало
шкалы (рисунок С).
Во время работы горелки на максимальной мощности,
увеличьте выставленное давление, плавно повернув по
часовой стрелке специальную ручку, вплоть до
остановки горелки.
Затем поверните ручку против часовой стрелки на 2
мбар и затем вновь запустите горелку, чтобы
проверить, как она работает.
Если горелка снова остановится, поверните ручку еще
на 1 мбар против часовой стрелки.
