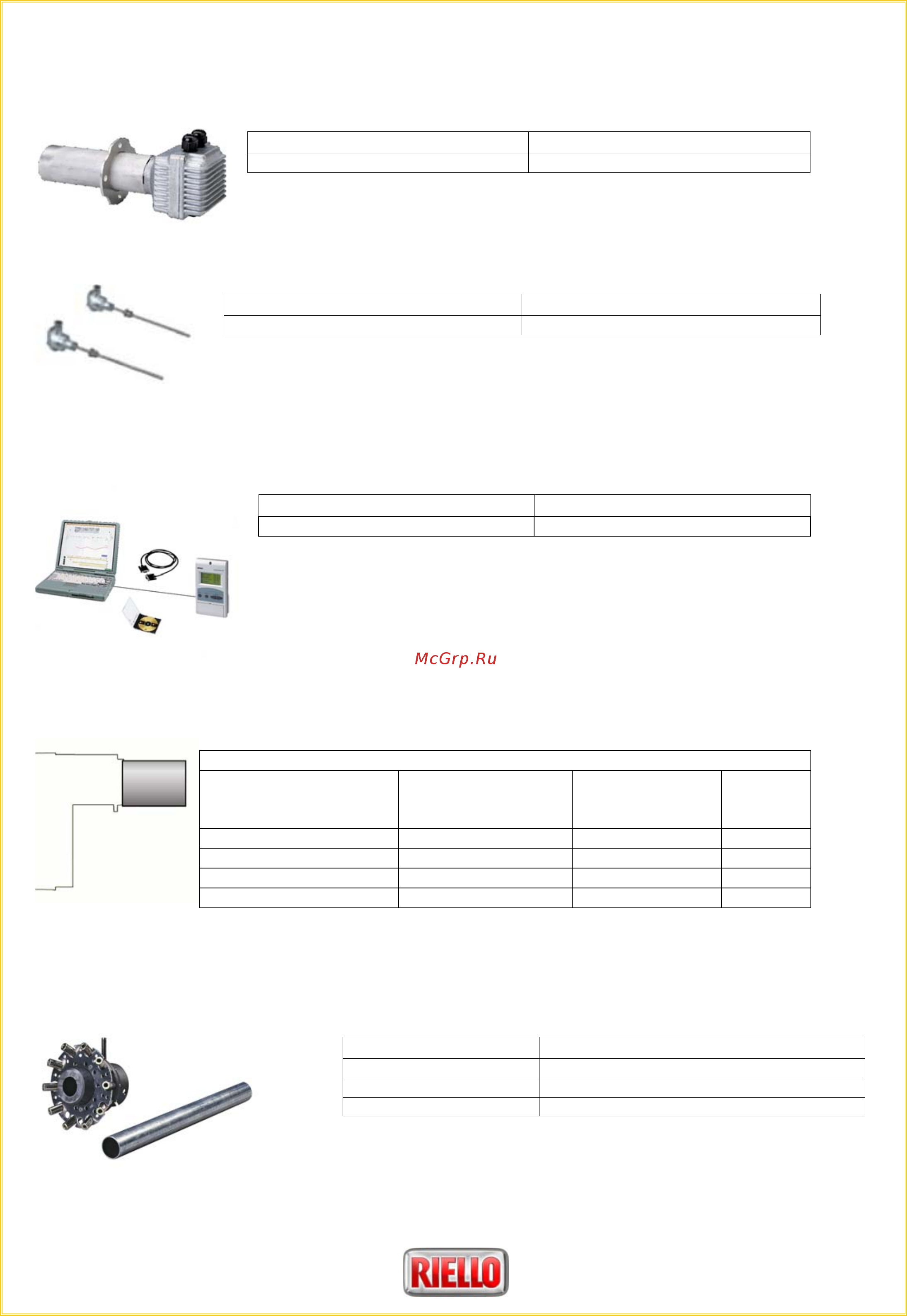

Газовые горелки RS 300-1200/E-EV BLU
Комплект для контроля содержания О
2
в дымовых газах (для RS/EV BLU)
Может быть установлен только в горелки RS/EV BLU. Позволяет регулировать подачу воздуха на горение в
зависимости от содержания остаточного кислорода в дымовых газах.
Горелка Артикул
RS/EV BLU 3010378
Комплект температурных датчиков (для RS/EV BLU)
Состоит из дву датчиков температуры (для воздуха и дымовых газов). Датчики подключаются к контроллеру
горения LMW 52 и позволяют увеличить точность регулирования соотношения газ-воздух.
Горелка Артикул
RS/EV BLU 3010377
Комплект для подключения к PC
Позволяет подключить к панели управления AZL портативный компьютер и визуализировать информацию о
работе горелки и о возникающих аварийных сигналах. Комплект состоит из соединительного кабеля и CD с
программным обеспечением.
Горелка Артикул
RS/E-EV BLU 3010388
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RS/E-EV BLU с
длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный
удлинитель.
Удлинитель головки
Горелка
Длина
стандартной
головки (мм)
Длина длинной
головки (мм)
Артикул
RS 300-400/E-EV BLU
521 (1) – 373 (2) 621 (1) – 473 (2)
3091427
RS 300-400/E-EV BLU
521 (1) – 373 (2) 671 (1) – 523 (2)
3091919
RS 300-400/E-EV BLU
521 (1) – 373 (2) 721 (1) – 573 (2)
20022815
RS 500/E-EV BLU
521 (1) – 357 (2) 671 (1) – 507 (2)
20028449
(1) –размер F в «Габаритных размерах»
(2) – размер G в «Габаритных размерах»
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа, существует специальный комплект, который
устанавливается в головку горелки.
Горелка Артикул
RS 300/E-EV BLU 3010445
RS 400-500/E-EV BLU 200129916
RS 800/M BLU 20007822
