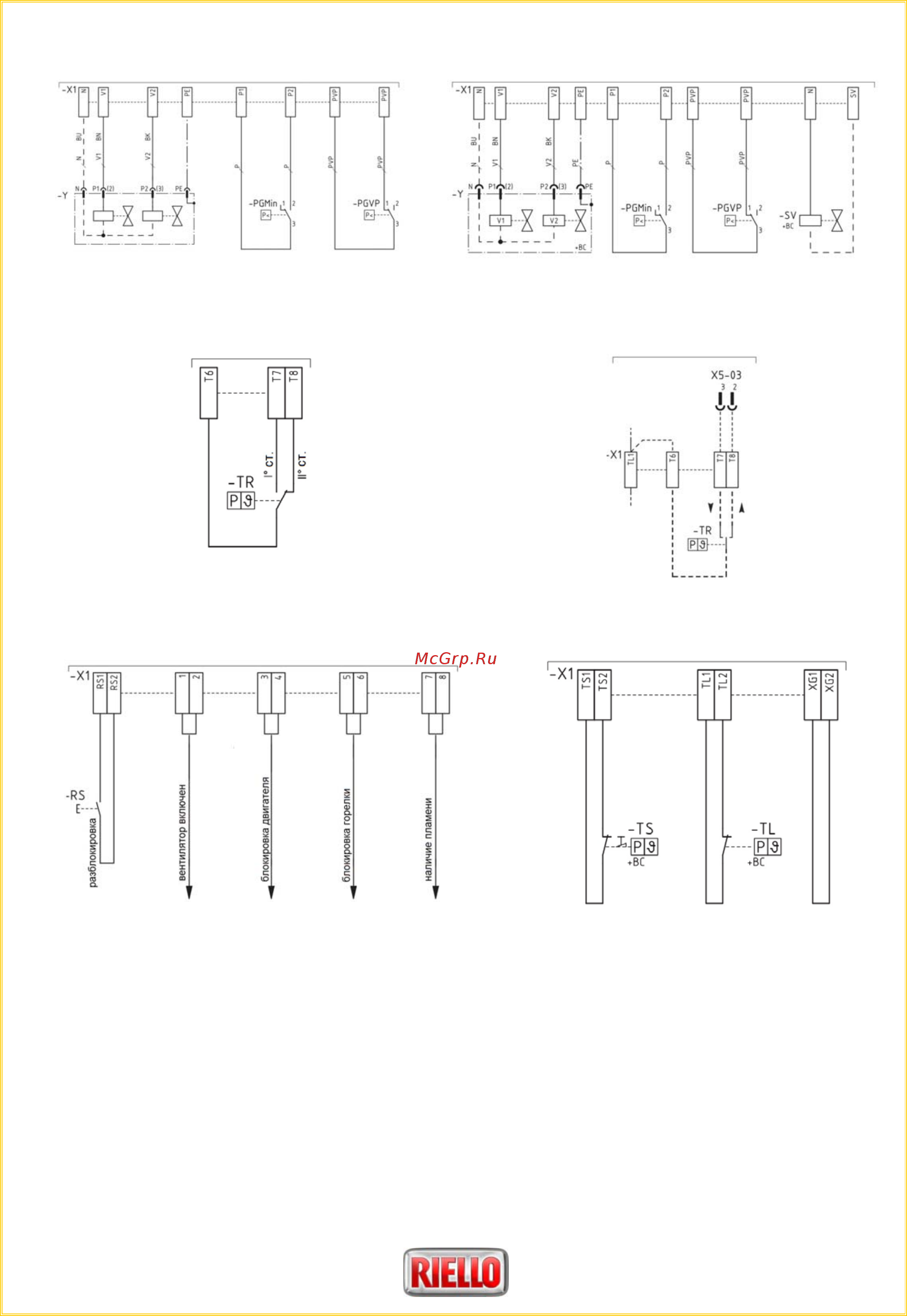

Газовые горелки RS 300-1200/E-EV BLU
Подключение газовой рампы
RS 300-400-500-650-800/E RS 1000-1200/E
PGMin – реле минимального давления газа
PGVP – реле давления газа для контроля герметичности клапанов
SV – внешний отсекающий клапан
Подключение регулирующего устройства
RS 300-400-500-650-800/E RS 1000-1200/E
TR – регулирующий термостат
Cигнализация
Подключение устройств
безопасности
Макс. 10А AC1 230B AC
Макс. 2А AC15 230B AC
RS – кнопка для сброса блокировки горелки
XG – клеммы для подключения других
устройств безопасности
TS – аварийный термостат
TL – предельный термостат
