Газовые горелки RS 300-1200/E-EV BLU

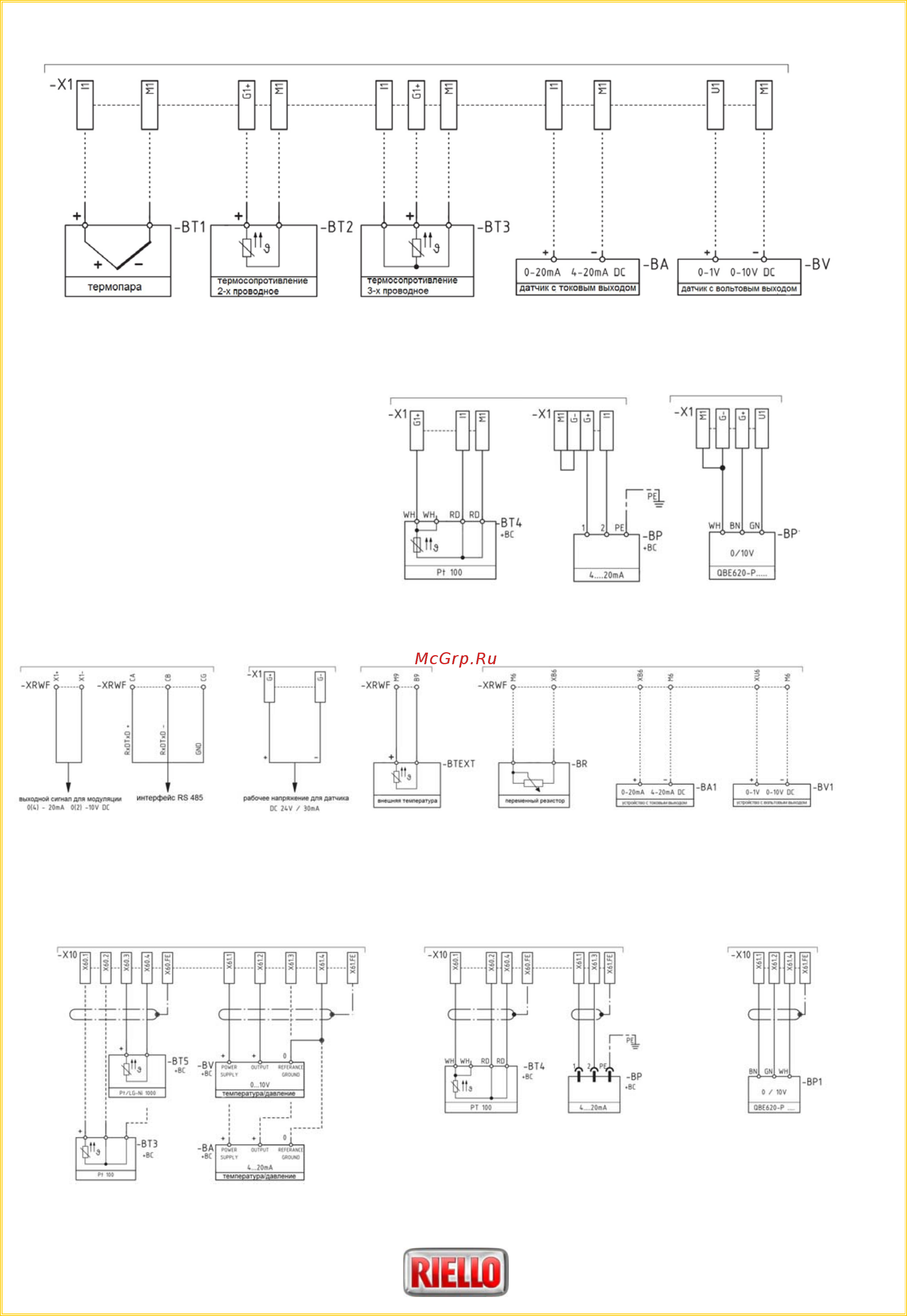

Подключения датчиков для RS 300-400-500-650-800/E
BT1 – термопара
BT2 – датчик Pt100 (2 провода)
BT3 - датчик Pt100 (3 провода)
BA – вход для датчика с токовым сигналом DC 0-20мА, 4-20 мА
BV – вход для датчика с вольтовым сигналом DC 0-1В, 0-10 В
Подключение RWF
Датчик
температуры
Датчик давления
RWF – регулятор мощности
X2 – клеммник для RWF
BT4 - датчик Pt100 (3 провода)
BP – датчик давления
опции сервис
климатическая
компенсация
внешние устройства для изменения
заданного значения
XRWF – клеммник RWF
BTEXT – датчик наружной температуры для климатической компенсации
BR – удаленный потенциометр
BA1 – токовый вход DC 0-20мА, 4-20 мА для удаленного изменения заданного значения
BV1 – вольтовый вход DC 0-1В, 0-10 В для удаленного изменения заданного значения
Подключения датчиков для RS 1000-1200/E
BT3 – датчик Pt100 (3 провода)
BT4 - датчик Pt100 (3 провода)
BT5 - датчик Pt1000 (2 провода)
BA – вход для датчика с токовым сигналом DC 0-20мА, 4-20 мА
BV – вход для датчика с вольтовым сигналом DC 0-1В, 0-10 В
BP-BP1 – датчик давления
