Гидравлические схемы подачи топлива

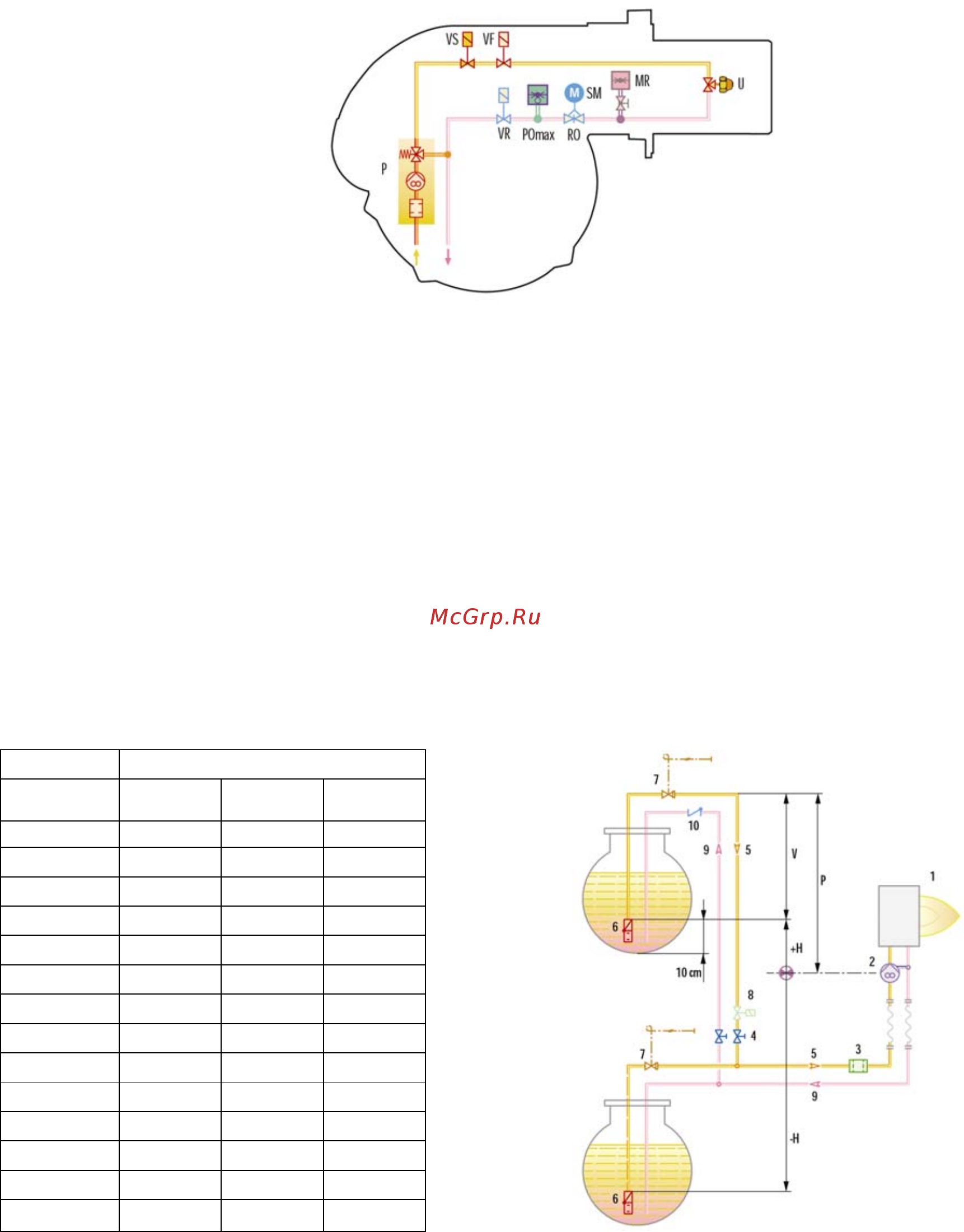

Гидравлическая схема горелки
Все горелки серии RL/M BLU оборудованы двумя электромагнитными клапанами на подающем
топливопроводе. Кроме того, имеется регулятор давления и предохранительный клапан на обратном
топливопроводе и специальная модуляционная форсунка.
Для распыления подаваемого насосом топлива в горелки серии RL/M BLU устанавливается специальная
форсунка с игольчатым клапаном. Номинал форсунки выбирается по максимальному расходу топлива через
горелку.
Р Топливный насос с фильтром и регулятором
давление в подающем топливопроводе
VS Предохранительный клапан на подающем
топливопроводе
VF Рабочий регулирующий клапан на подающем
топливопроводе
РО
мин
Реле минимального давления на подающем
топливопроводе
U Форсунка модуляционная
SM Серводвигатель
RO Регулятор давления на обратном
топливопроводе
РО
макс
Реле максимального давления на обратном
топливопроводе
VR 1-й предохранительный клапан на обратном
топливопроводе
MR Манометр на обратном топливопроводе
Система подачи дизельного топлива
На подающих топливопроводах должны быть установлены устройства безопасности, предусмотренные
действующими СНиПами.
В таблице указаны диаметров топливопроводов для различных горелок, в зависимости от разницы по
высоте между горелкой и баком с топливом и расстояния между ними.
L
макс
максимальная эквивалентная длина топливопровода (мм)
Модель RL 55/M BLU –85/M BLU
Диаметр
труб
12 мм 14 мм 16 мм
+H, -H (м) L
макс
(м) L
макс
(м) L
макс
(м)
4 71 138 150
3 62 122 150
2 58 106 150
1,5 51 98 150
1 44 90 150
0,5 40 82 150
0 36 74 137
-0,5 32 66 123
-1 28 56 109
-1,5 23 49 95
-2 19 42 81
-3 10 26 53
-4 3 10 25
