Riello RL 85/M BLU [4/8] Подача воздуха на горение
![Riello RL 85/M BLU [4/8] Подача воздуха на горение](/views2/1660760/page4/bg4.png)
4
Н Разница по высоте между насосом и
донным клапаном
Ø Внутренний диаметр топливопровода
Р Высота 10 м
V Высота 4м
1 Горелка
2 Насос горелки
3 Фильтр
4 Запорный ручной вентиль
5 Подающий топливопровод
6 Донный клапан
9 Обратный топливопровод
10 Обратный клапан
Позиции 7, 8 – предохранительные запорные клапана.
Необходимость установки должна определяться инженером-
проектировщиком.
ЗАМЕЧАНИЕ:
Проект системы топливоподачи должен
выполняться специализированной проектной организацией.
Подача воздуха на горение
Регулировка расхода воздуха поступающего на горение осуществляется посредством
изменения положения воздушной заслонки. Воздушной заслонкой управляет сервопривод, изменяя ее
положение при изменении мощности горелки и полностью закрывая ее при остановке горелки.

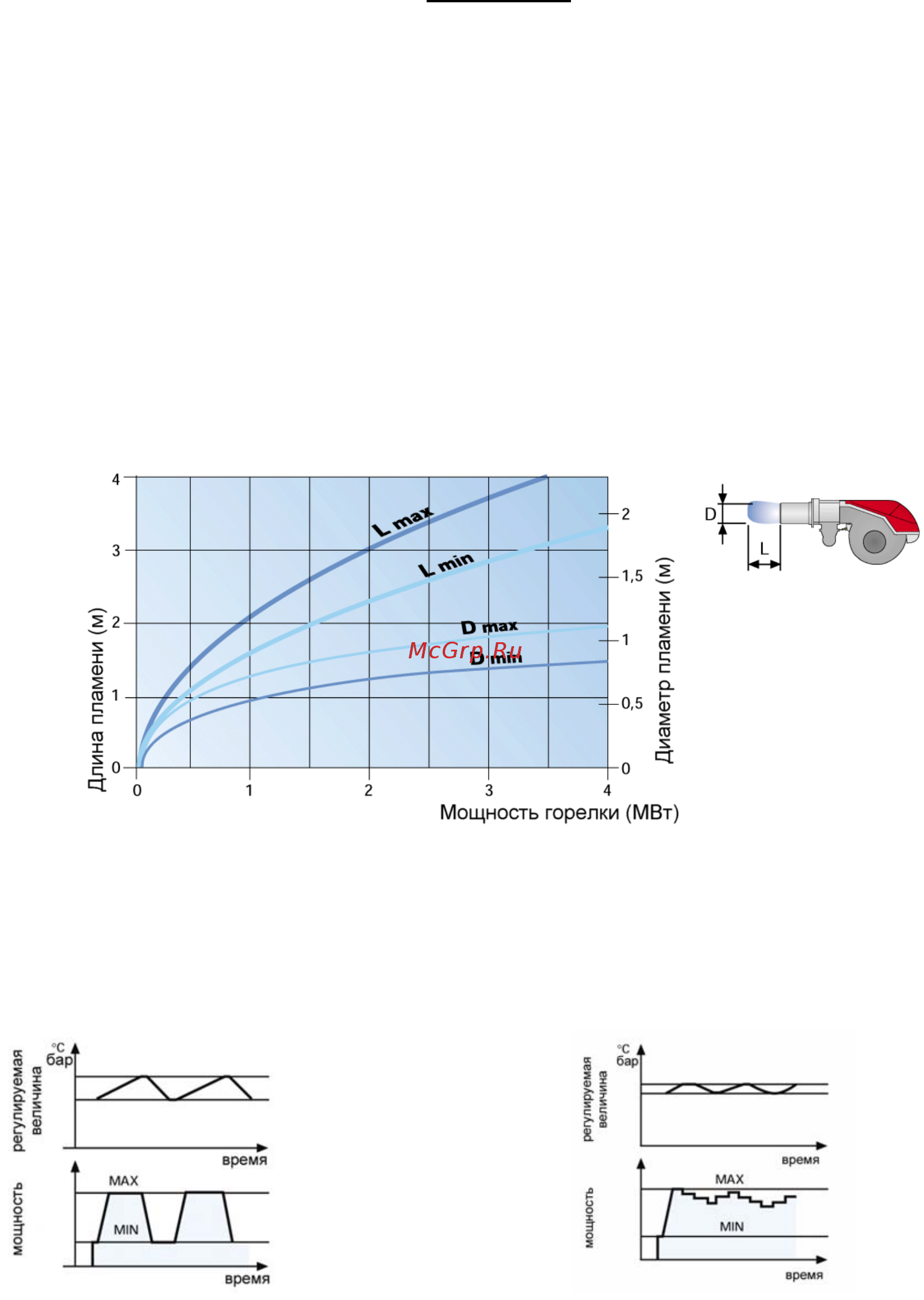

Размеры факела горелки
Режим работы горелок
Горелки серии RL/M BLU могут работать в двух режимах: «двухступенчатом прогрессивном»
или в «модуляционном» режиме.
« Двухступенчатое прогрессивное»
регулирование
«Модуляционное» регулирование
При «двухступенчатом
прогрессивном» регулировании, горелка
постепенно переходит с одной ступени на
другую, плавно изменяя мощность между
двумя заданными значениями мощности.
При плавном «модулирующем» регулировании, которое
обычно требуется для паровых котлов, для котлов
пароперегревателей или для котлов на диатермическом масле,
нужен специальный регулятор (модулятор) и датчики (температуры
или давления).
Они
поставляются в качестве дополнительных
принадлежностей и заказываются отдельно. Горелка может
работать на промежуточной мощности в течение длительного
времени.
