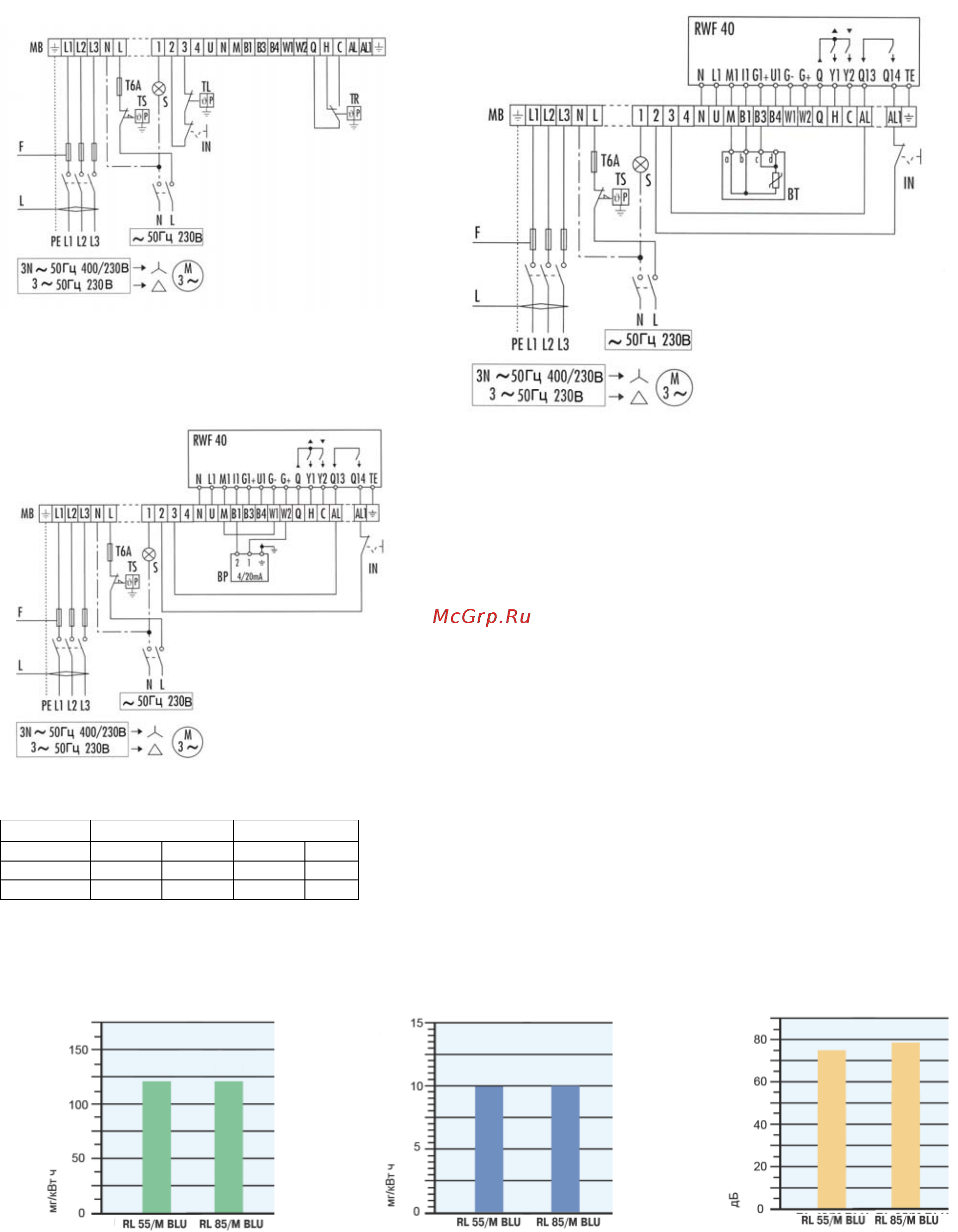

Электрические подключения
двухступенчатое прогрессивное регулирование
двухступенчатое прогрессивное
регулирование
модулятор с датчиком температуры
модулятор с датчиком давления
МВ - Клеммная колодка горелки
TS - Предохранительный термостат
S - Световой сигнал об аварийной остановке
IN - Ручной выключатель
TL - Предельный термостат
TR - регулирующий термостат
T6A - Плавкий предохранитель на 6А
RWF 40 – модулятор
BT – датчик температуры
BP – датчик давления
F Плавкий предохранитель (смотри таблицу А)
L Сечение кабеля (смотри таблицу А)
В таблице приведены сечения питающего кабеля и типы плавких предохранителей, которые надо
использовать с горелками серии RL/M BLU.
Модель
RL 55/М BLU RL 85/М BLU
230 В 400 В 230 В 400 В
F A Т16 Т10 Т16 Т10
L мм
2
1,5 1,5 1,5 1,5
Выбросы вредных веществ в атмосферу
Выбросы NOx
Выбросы СO
Уровень шума
Данные по выбросам NO
x
и СО соответствуют 3 классу (по Европейским нормам EN 267). Данные по
выбросу вредных веществ были измерены для разных моделей при работе на максимальной мощности.
