10
НАСОС SUNTEC AN 57 C
AN 57 C
A
B
C
D
E
F
G
H
кг/час
бар
бар
сСт
°С
бар
бар
мм
45
10 – 18
0,45
2 – 75
60
2
12
0,150

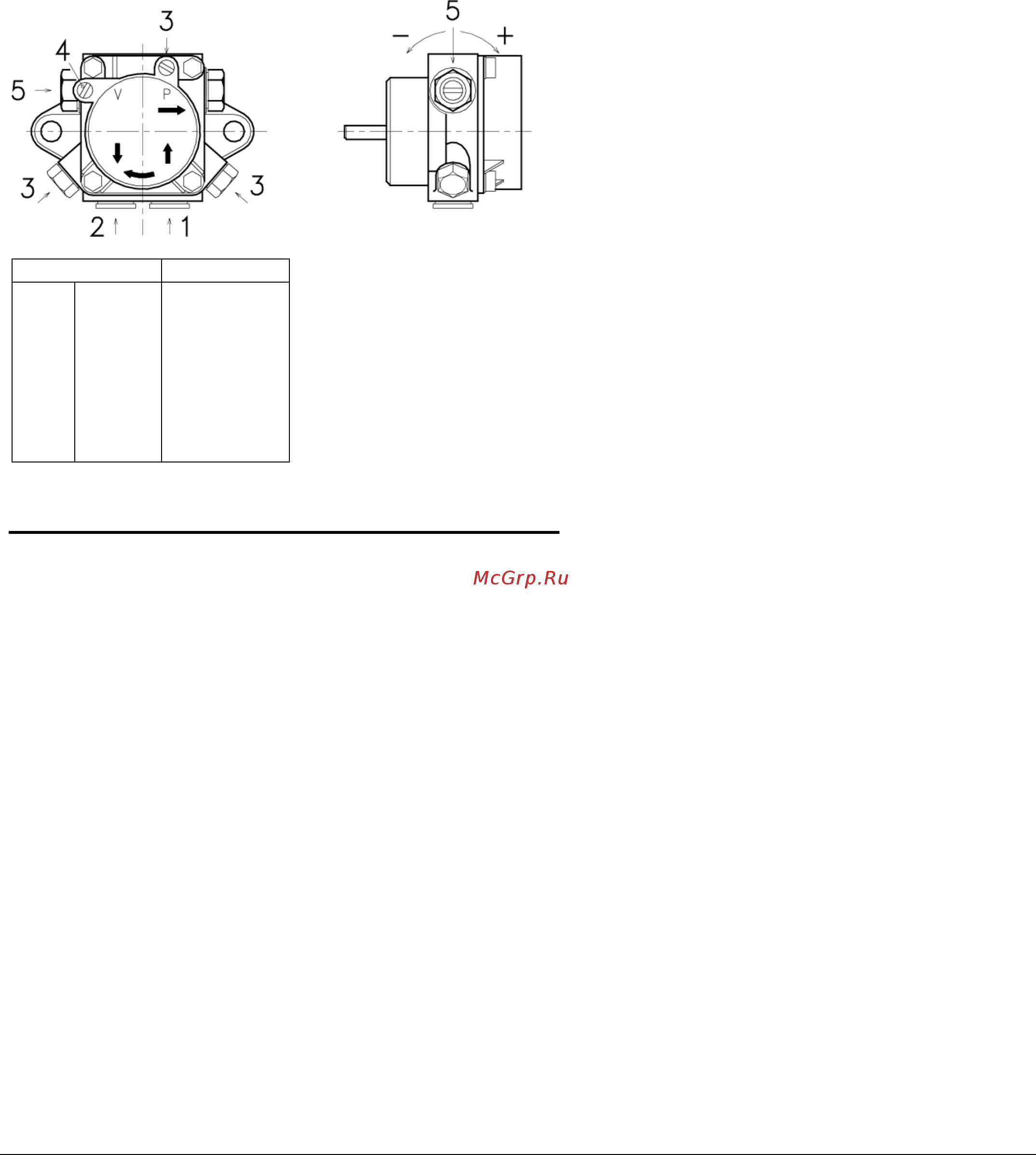

(А)
НАСОС (А)
1 – Всасывание газ 1/4 дюйма
2 – Обратный трубопровод газ 1/4 дюйма
3 – штуцер манометра газ 1/8 дюйма
4 – штуцер вакуумметра газ 1/8 дюйма
5 – регулятор давления
A – минимальный расход при давлении 12 бар
B – диапазон давлений на нагнетании
C – максимальное разряжение на всасывании
D – диапазон вязкости
E – максимальная температура солярки
F – максимальное давление во всасывающем и
обратном трубопроводе
G – настройка давления на заводе
H – размер ячейки фильтра
ЗАЛИВКА НАСОСА ПЕРЕД ПУСКОМ
- Перед тем, как включать горелку, убедитесь, что
в обратном трубопроводе, идущем в бак, нет
пробок. Если будет какое-либо препятствие
течению топлива в трубопроводе, это вызовет
повреждение герметичного уплотнения на валу
насоса. (Насос выходит с завода с закрытым бай-
пасом).
- Чтобы насос мог самостоятельно осуществлять
заливку, обязательно ослабьте винт (3) (рисунок А)
насоса, чтобы выпустить воздух, который
содержится во всасывающем трубопроводе.
- Запустите горелку, замкнув дистанционные
выключатели выключатель электропитания. Насос
должен начать вращаться в направлении стрелки,
нарисованной на крышке.
- Когда солярка начнет выходить из под винта (3), это
будет означать, что насос заполнился. Сразу
остановите горелку и закрутите винт (3).
Время, которое уйдет на эту процедуру зависит от
диаметра и длины всасывающего трубопровода. Если
насос не заполнился при первом пуске, и произошла
аварийная остановка горелки, подождите
приблизительно 15 секунд, разблокируйте горелку и
повторите процедуру пуска. И так далее. После
каждых 5 – 6 пусков делайте перерыв
продолжительностью около 2 – 3 минут, чтобы остыл
трансформатор.
Не освещайте фотоэлемент, чтобы не вызвать
аварийную остановку горелки; в любом случае
произойдет аварийная остановка горелки по
истечении примерно 10 секунд с момента ее пуска.
Внимание: вышеописанную процедуру можно
выполнять потому, что насос покидает завод, будучи
уже заполненным топливом. Если вы слили топливо
из насоса, перед тем как вновь запускать его,
наполните насос через пробку вакуумметра, иначе его
заклинит.
Если длина всасывающего трубопровода превышает
20 – 30 метров, заполните трубопровод отдельным
насосом.
