ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ
RIELLO 3300 2/45 RIELLO 3300 2/63 RIELLO 3300 2/80
Топливо ГАЗ/Дизельное топлтво
Полная тепловая мощность макс. kВт 57 80 100
макс. Мкал/ч. 49,1 68,8 86
миним. kВт 42 56 80
миним. Мкал/ч. 36,1 48,2 68,8
Полезная тепловая мощность макс. kВт 52,2 73,1 91,5
макс. Мкал/ч. 44,9 62,9 78,7
миним. kВт 38,9 52 74,2
миним. Мкал/ч. 33,5 44,7 63,8
КПД при максимальной мощности % 91,5 91,4 91,5
КПД при минимальной мощности % 92,5 92,9 92,8
КПД при нагрузке 70% % 93,6 94,3 94,9
Потери в дымоходе при выкл. горелке % 0,1 0,1 0,1
при работающей горелке % 7,5 7,7 7,7
Потери тепла на защитной облицовке % 0,9 0,9 0,8
Температура дым. газов на выходе
∼°С
150-170 150-170 150-170
Массовый расход дымов. газов кг/сек 0,023 0,03 0,038
Общий объём дымовых газов в котле дм
3
69,9 126,8 142,4
Объём камеры сгорания дм
3
46,4 85,1 97,3
Объёмная тепловая напряженность kВт/м
3
1220 940 1020
Аэродинамическое сопротивление котла мбар 0,59 0,54 1,1
Максимально допуст. температура воды в котле
°С
93 93 93
Мин. допустимая температура в обратной линии.
°С
55 55 55
Гидравлическое сопротивление котла
∆Т=10
0
С
мбар
70 20 50
∆Т=20
0
С
мбар
16 6 15
Водяной объем котла л 64 97 113
Макс. рабочее давление в котле бар 5 5 5
Вес котла с облицовкой кг 138 195 210

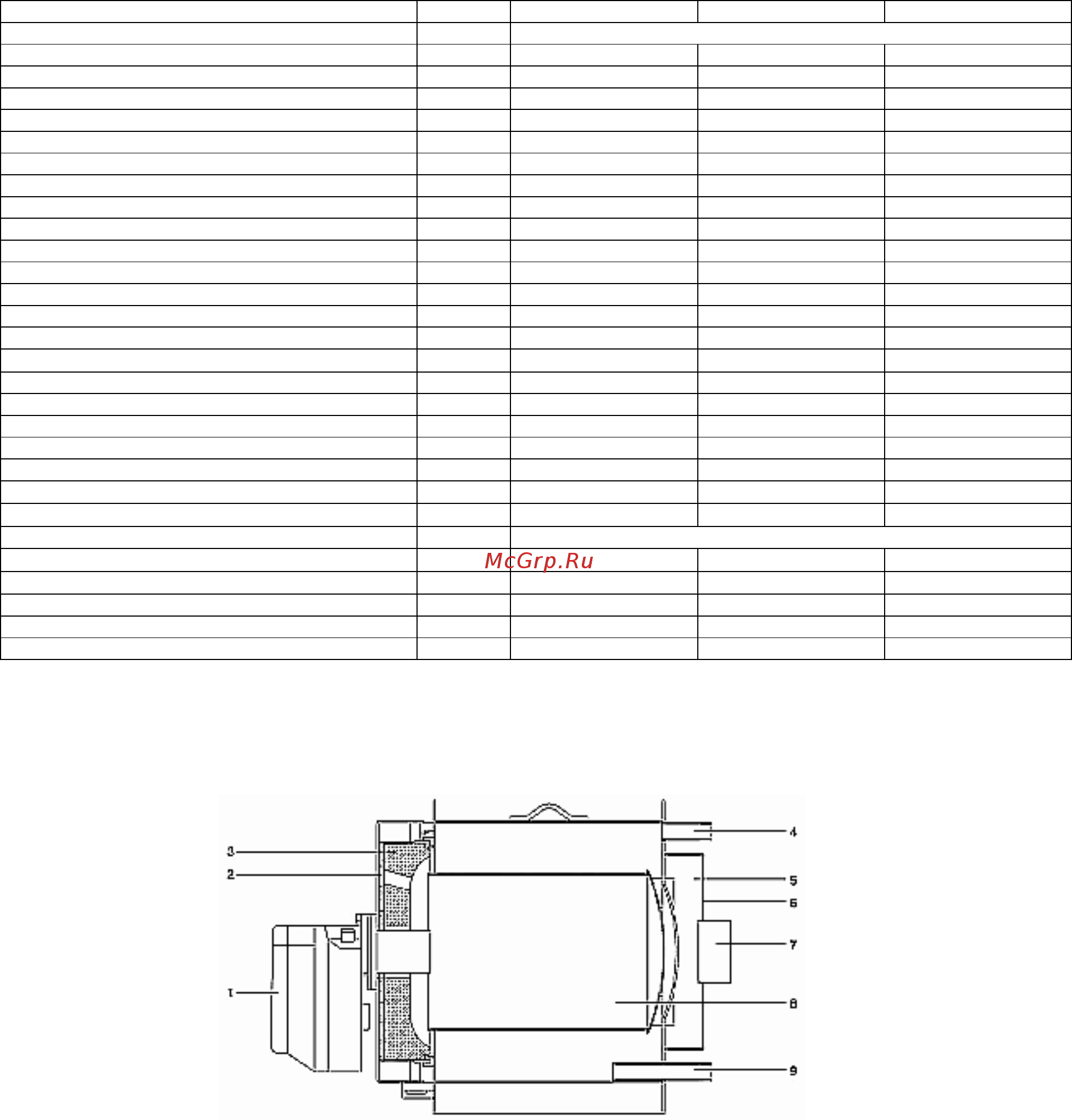

УСТРОЙСТВО КОТЛА
1. Горелка
2. Глазок контроля пламени
3. Тепловая изоляция передней дверцы
4. Выход воды из котла
5. Дымосборная камера
6. Крышка дымосборной камеры
7. Патрубок дымохода
8. Камера сгорания
9. Возврат воды в котел
