Riello RL 22 BLU Технические характеристики онлайн
Дизельные горелки_______________________________
ДВУХСТУПЕНЧАТЫЕ С НИЗКИМИ ВЫБРОСАМИ ОКСИДОВ АЗОТА (LOW NO
X
)
СЕРИЯ RL BLU
Артикул Наименование Мощность кВт
20027480 RL 22 BLU 89/116 – 261
20027482 RL 32 BLU 166/228 – 356
20027568 RL 42 BLU 191/323 – 600
Дизельные двухступенчатые горелки со
сниженными выбросами оксидов азота (LOW NO
x
)
серии RL BLU разработаны для использования в
теплогенераторах различного назначения средней
мощности. Низкие выбросы оксидов азота при работе
горелок этой серии позволяют использовать их в тех
местах где есть ограничения по выбросам вредных
веществ в окружающую среду. Эта серия горелок
включает в себя три типоразмера мощностью от 89 до
600 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери
тепла через дымоход теплогенератора);
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума)

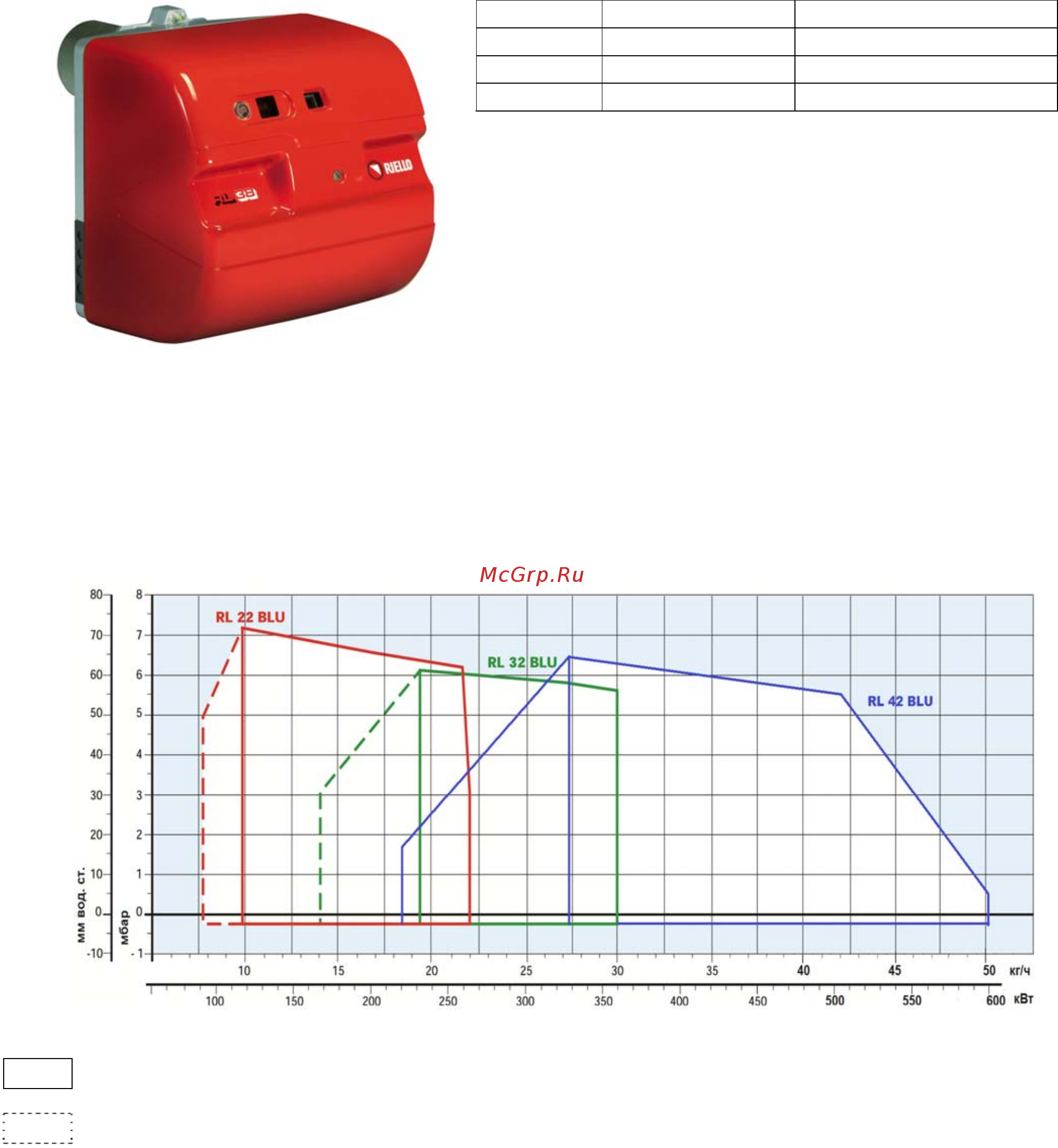

Диаграммы рабочих областей
сопротивление камеры сгорания
мощность
Реальный рабочий диапазон для подбора горелки
Рабочий диапазон при работе на 1-й ступени
Испытательные условия соответствуют:
Температура: 20°С
Давление: 1013,5 мбар
Высота над уровнем моря: 0 метров
