Riello RL 22 BLU [3/8] Система подачи дизельного топлива

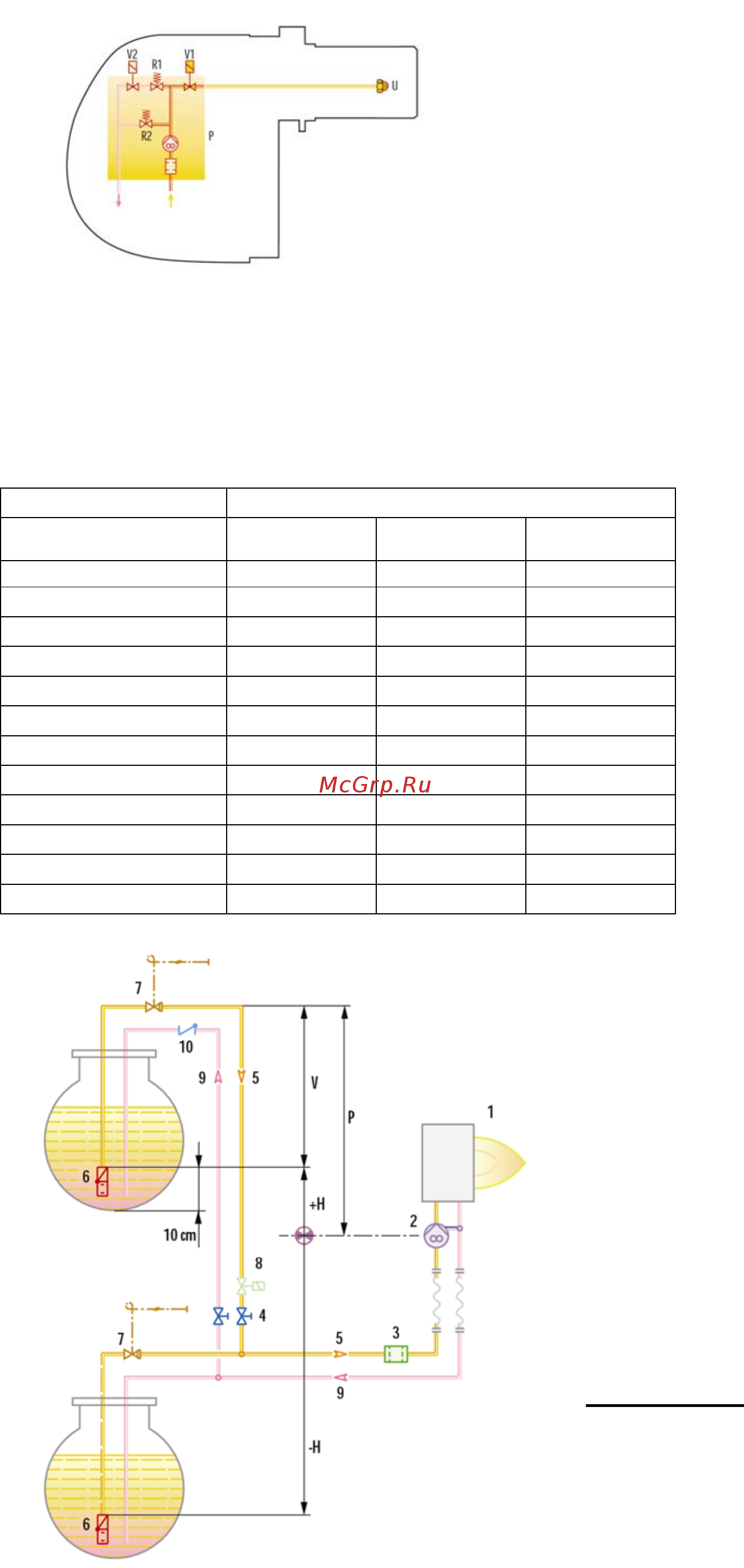

![Riello RL 22 BLU [3/8] Система подачи дизельного топлива](/views2/1660831/page3/bg3.png)
Р Топливный насос с фильтром, двумя топливными
клапанами и регуляторами давления
V2 Нормально открытый топливный клапан 2-й
ступени
R1 Регулятор давления 1-й ступени
V1 Топливный клапан 1-й ступени
U Форсунка
R2 Регулятор давления 2-й ступени
Система подачи дизельного топлива
На подающих топливопроводах должны быть установлены устройства безопасности,
предусмотренные действующими СНиПами.
В таблице указаны рекомендуемые диаметры топливопроводов для различных горелок, в
зависимости от разницы по высоте между горелкой и баком с топливом и расстояниями между ними.
L
MAX
– максимальная эквивалентная длина топливопровода (м)
Модель
RL 22 BLU - RL 32 BLU- RL 42 BLU
Диаметр
топливопроводов
8 мм 10 мм 12 мм
+H, -H (м) L
макс
(м) L
макс
(м) L
макс
(м)
4 52 134 160
3 46 119 160
2 39 104 160
1 33 89 160
0,5 30 80 160
0 27 73 160
-0,5 24 66 144
-1 21 58 128
-2 15 43 96
-3 8 28 65
-4 3 12 33
Н Разница по высоте между насосом и
донным клапаном
Ø Внутренний диаметр топливопровода
Р Высота не более10 м
V Высота не более 4м
1 Горелка
2 Насос горелки
3 Фильтр
4 Запорный ручной вентиль
5 Подающий топливопровод
6 Донный клапан
9 Обратный топливопровод
10 Обратный клапан
Позиции 7, 8 – предохранительные запорные
клапана. Необходимость установки должна
определяться инженером-проектировщиком.
ЗАМЕЧАНИЕ:
Проект системы
топливоподачи должен выполняться
специализированной проектной
организацией.
