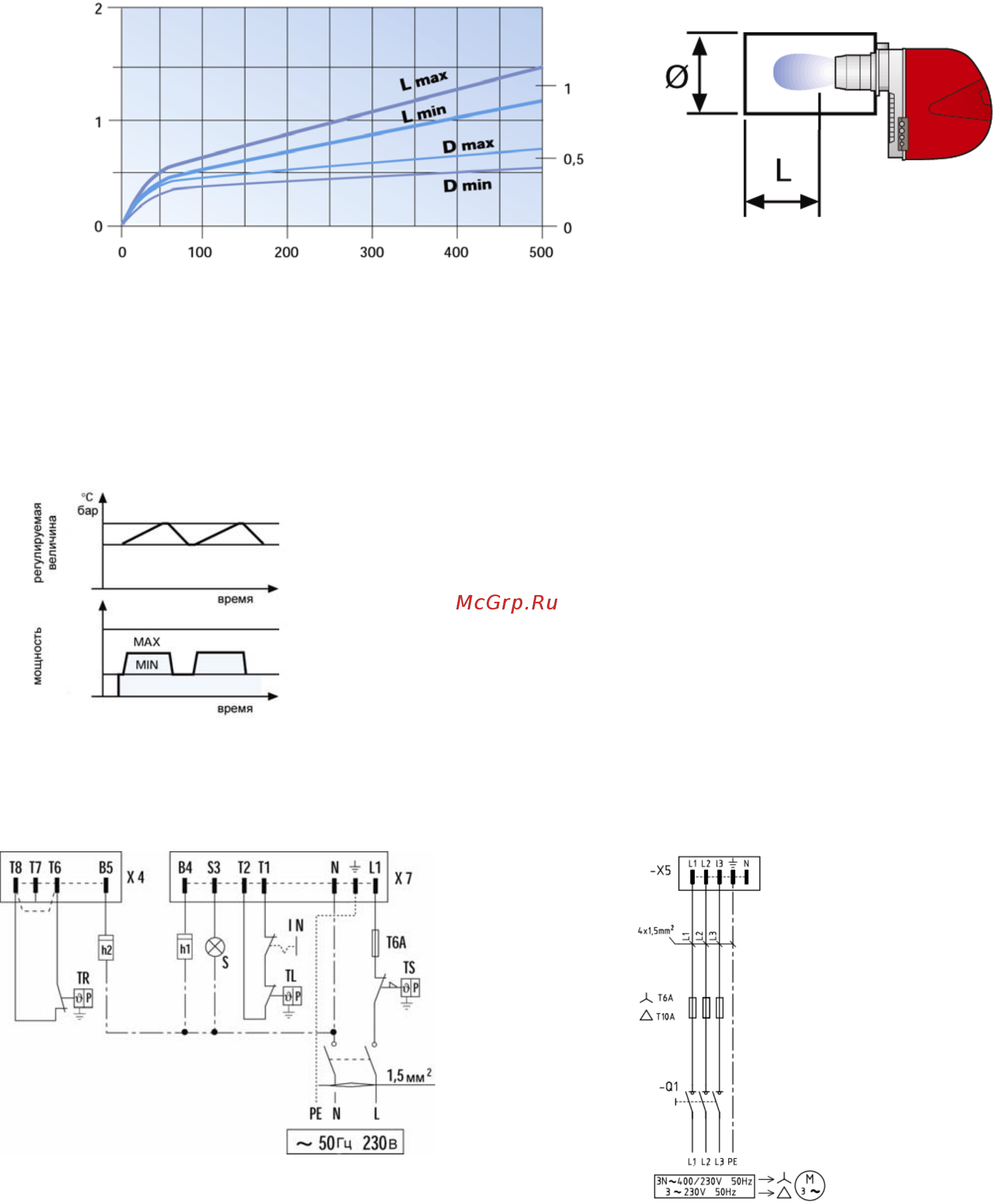

Подача воздуха для горения
Расход воздуха для горения регулируется с помощью воздушной заслонки, которая
управляется электрическим сервоприводом. При переключении горелки со ступени на ступень
сервопривод изменяет положение воздушной заслонки, а также закрывает ее полностью при остановке
горелки.
Размеры факела горелки
Длина факела (м)
Диаметр факела (м)
Мощность (кВт)
Режим работы горелки
Горелки серии RL BLU обеспечивают
двухступенчатый режим работы
.
Электрические подключения
RL 22-32 BLU RL 42 BLU
