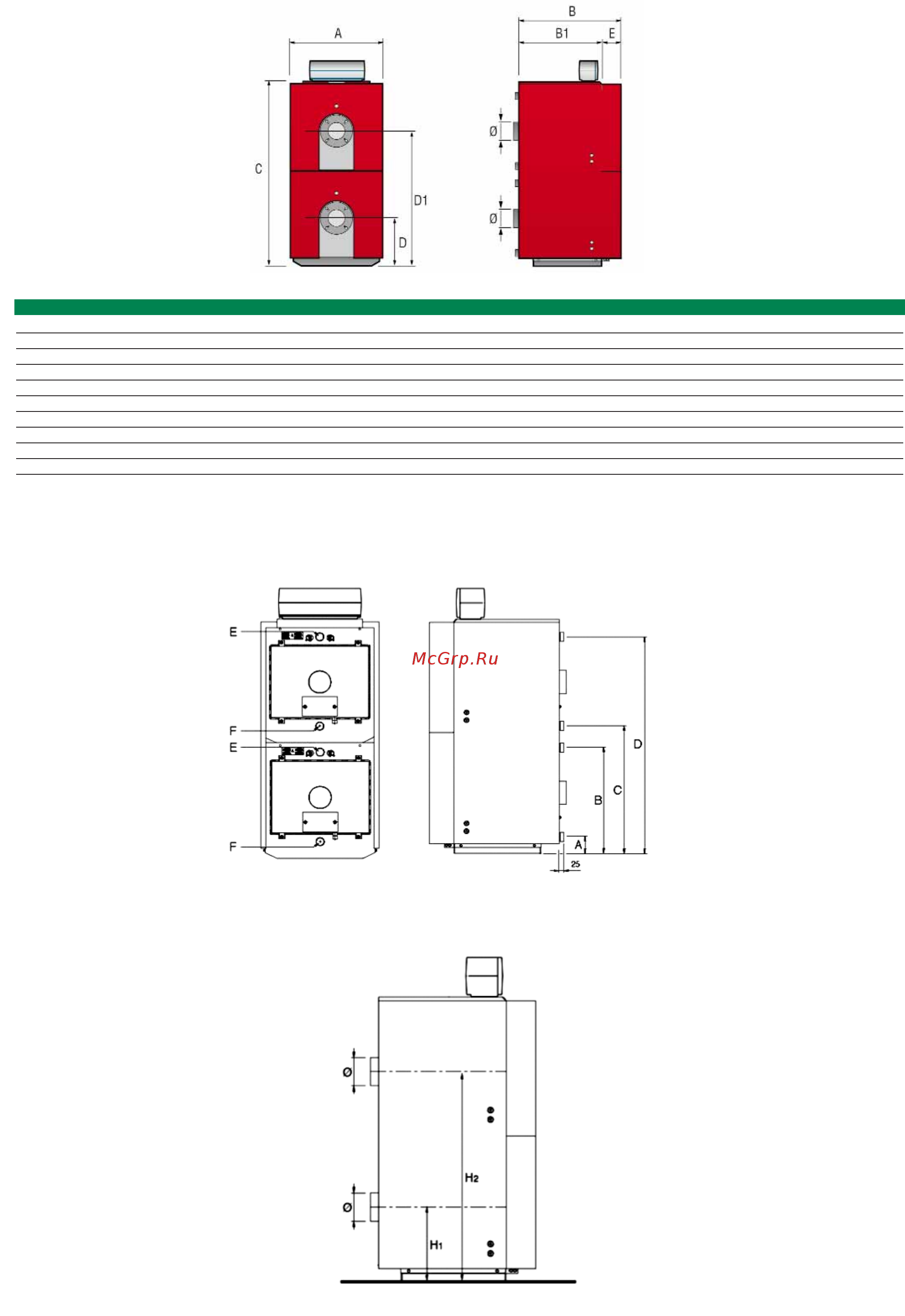

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ КОТЕЛ 3300 2F, 3800 2F BTS
2/45 2/63 2/80
А Ширина 600 700 700 мм
В Длина 905 925 1025 мм
В1 Длина основания 672 672 772 мм
С Высота котла 1230 1500 1500 мм
D Ось горелки 310 384 384 мм
D1 Ось горелки 915 1123 1123 мм
Е Глубина передней панели 125 145 145 мм
Вес котла с облицовкой 280 390 420 кг
