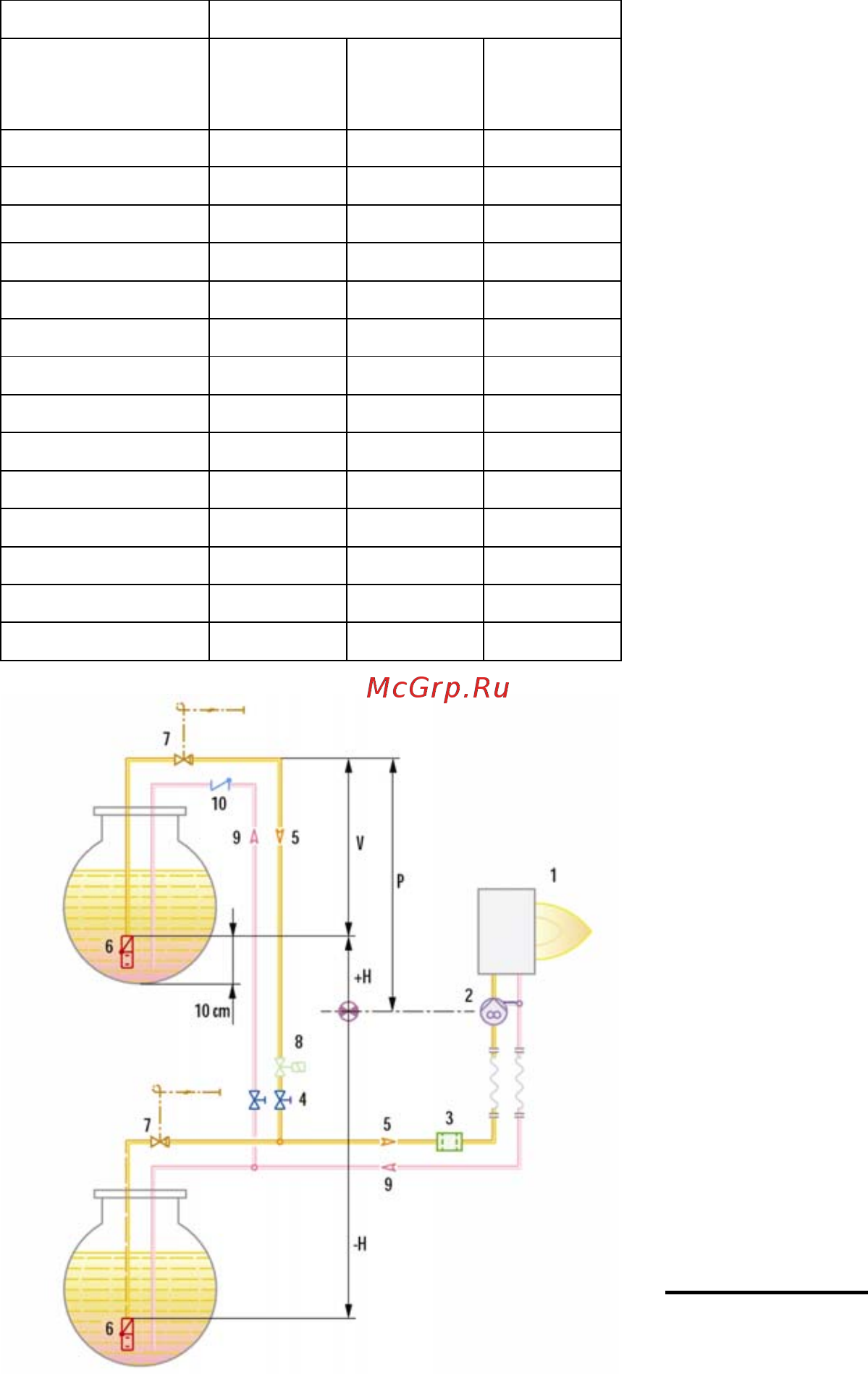

Система подачи дизельного топлива
RL 34/1 MZ
Диаметр
топливопрово
дов
8 мм 10 мм 12 мм
+H, -H (м) L
макс
(м) L
макс
(м) L
макс
(м)
4
52 134 160
3
46 119 160
2
39 104 160
1,5
- - -
1
33 89 160
0,5
30 80 160
0
27 73 160
-0,5
24 66 144
-1
21 58 128
-1,5
- - -
-2
15 43 96
-3
8 28 65
-4
- 12 33
На топливопроводах
должны быть установлены
устройства безопасности,
предусмотренные
действующими СНиПами.
В таблице указаны
рекомендуемые диаметры
топливопроводов для
различных горелок, в
зависимости от разницы по
высоте между горелкой и
баком с топливом и
расстояниями между ними.
L
макс
– максимальная
эквивалентная длина
топливопровода (м)
Н Разница по высоте между насосом и донным
клапаном
Ø Внутренний диаметр топливопровода
Р Высота 10 м
V Высота 4м
1 Горелка
2 Топливный насос горелки
3 Фильтр
4 Запорный ручной вентиль
5 Подающий топливопровод
6 Донный клапан
9 Обратный топливопровод
10 Обратный клапан
Позиции 7, 8 – предохранительные запорные
клапана. Необходимость установки должна
определяться инженером-проектировщиком.
ЗАМЕЧАНИЕ:
Проект системы топливоподачи
должен выполняться специализированной
проектной организацией.
Подача воздуха на горение
Требуемый расход воздуха устанавливается при помощи фиксируемой воздушной заслонки при
настройке горелки.
Стандартная комплектация
Гибкие топливные шланги-2шт.
Штуцеры для присоединения к насосу-2шт.
Прокладки для топливных шлангов – 2шт.
Винты для крепления фланца горелки к теплогенератору-4шт.
Теплоизолирующая прокладка-1шт.
Кабельные сальники – 2шт (для RL/1 28).
7- ми штырьковая вилка – 1 шт.
Удлинители направляющих –2шт. (для модели с длинной головкой)
Инструкция по монтажу и эксплуатации-1шт.
Спецификация запасных
частей-1шт.
Внимание! Форсунки не входят в комплект поставки и заказываются отдельно в соответствие с
мощностью на которой планируется использовать горелку.
См. раздел «Дополнительные принадлежности»
