(А)

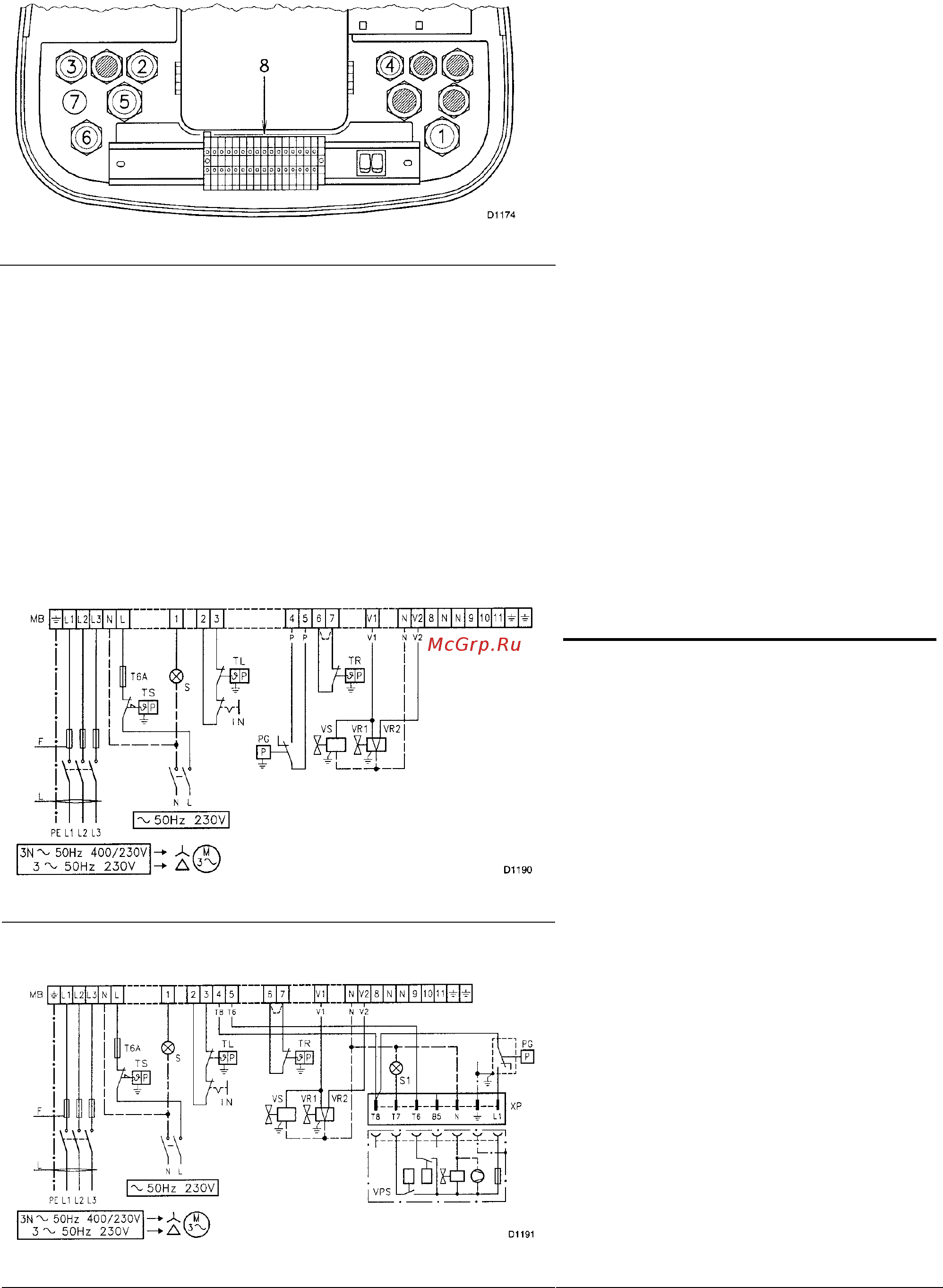

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Используйте гибкие провода

• если изоляция из ПВХ – то не хуже

чем изоляция типа Н05 VV-F

• если изоляция из резины – то не хуже

чем изоляция типа Н05 RR-F

Все провода, которые присоединяются к

клеммнику (8) (рисунок А) горелки,

проходят через отверстия для проводов.

Можно по разному использовать отверстия для проводов; в качестве примере приведем один из

способов:

1 – Pg 13,5 трехфазное питание

2 – Pg 11 однофазное питание

3 – Pg 11 дистанционный выключатель TL

4 – Pg 9 дистанционный выключатель TR

5 – Pg 13,5 газовые клапаны

6 –Pg 13,5 реле давления газа иди устройство контроля герметичности клапанов

7- Pg 11 проделайте отверстие, если вы хотите добавить вывод

RLS 70 – 100 – 130

БЕЗ УСТРОЙСТВА КОНТРОЛЯ ГЕРМЕТИЧНОСТИ КЛАПАНОВ

(В)

С УСТРОЙСТВОМ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ КЛАПАНОВ VPS

(С)

СХЕМА (В)

Электрическое подключение горелок

RLS 70 – 100 – 130 без устройства

контроля герметичности клапанов.

СХЕМА (С)

Электрическое подключение горелки

подключение горелок RLS 70 – 100 –

130 с устройством контроля

герметичности клапанов

Контроль герметичности клапанов

происходит непосредственно перед

каждым запуском горелки.

Плавкие предохранители на схемах (В –

С), смотри таблицу (Е).

Не указанное сечение проводов: 1,5 мм
