12
ОБОЗНАЧЕНИЯ НА СХЕМАХ (B) – (C)
IN – электрический выключатель для ручной остановки горелки
XP – разъем для контроля герметичности
МВ – клеммник горелки
PG – реле минимального давления газа
S – дистанционная сигнализация о блокировке
S1 - дистанционная сигнализация о блокировке от устройства контроля герметичности
TR – дистанционное управление для регулировки:
Управляет 1-й и 2-й ступенью во время работы. Если вы хотите, чтобы горелка работала в
одноступенчатом режиме, установите мостик вместо TR.
TL – дистанционное управление предельными значениями:
Останавливает горелку, когда температура или давление в котле достигают заданного значения.
TS – аварийное дистанционное управление: срабатывает в случае неисправности TL
VR1 – регулировочный клапан 1-й ступени
VR2 – регулировочный клапан 2-й ступени
VS – предохранительный клапан
НАСТРОЙКА ТЕПЛОВОГО РЕЛЕ
(D)

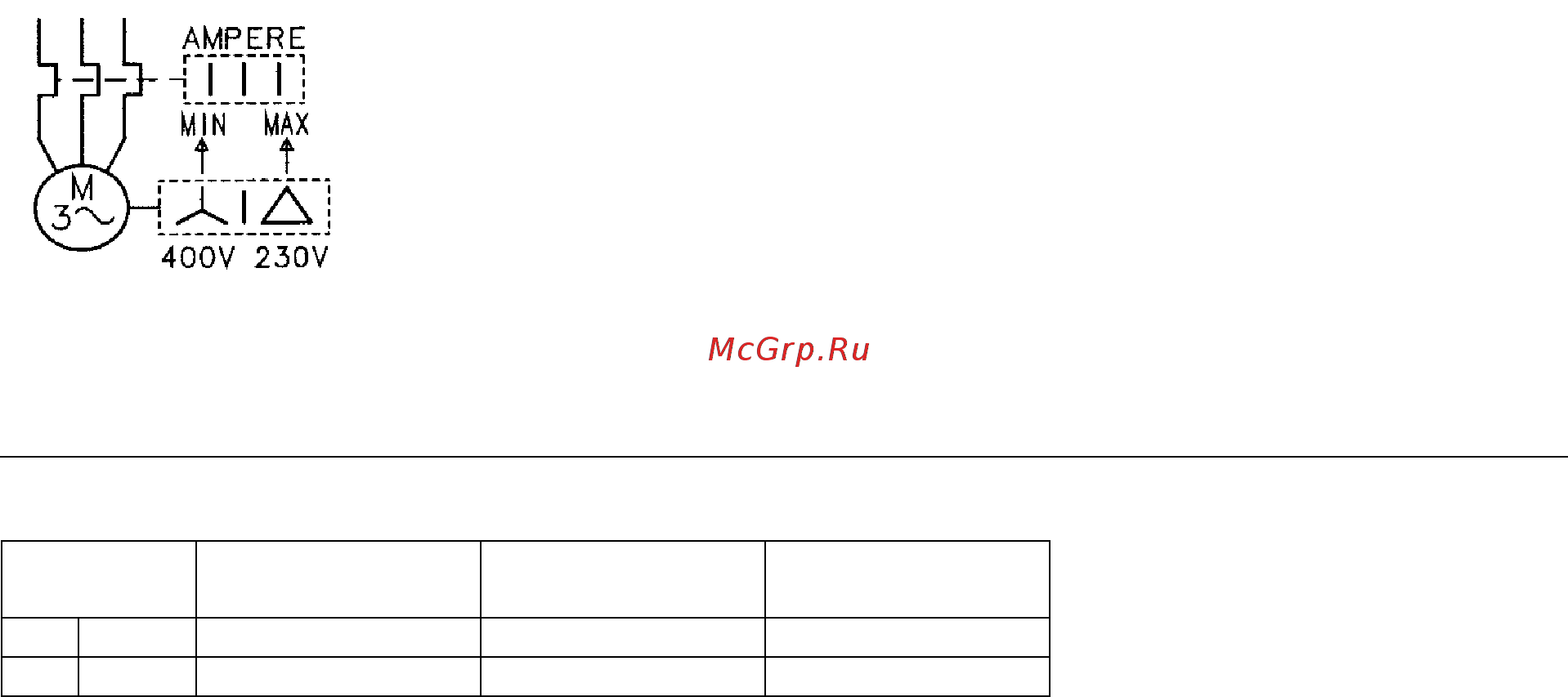

СХЕМА (D)
Настройка реле тепловой защиты (7) (рисунок А) на
странице 3
Оно служит для защиты двигателя от сгорания, вызванного
сильным увеличением потребляемого тока, которое в свою
очередь вызвано пропаданием одной из фаз.
• если двигатель запитан на звезду, 400 В, то
переключатель находится в положении “MIN”.
• если двигатель запитан на треугольник, 230 В, то
переключатель находится в положении “MАХ”.
Если на шкале теплового реле нет значения,
соответствующего потребляемому току двигателя при
напряжении 400В, защита двигателя все равно
обеспечивается.
RLS 70
230В 400В
RLS 100
230В 400В
RLS 130
230В 400В
F A Т10 Т6 Т16 Т10 Т16 Т10
L мм
2
1,5 1,5 1,5 1,5 1,5 1,5
(E)
Замечания
• Горелки моделей RLS 70 – 100 – 130 производятся на заводе для питания 400 Вольт. Если
питание 230 Вольт, измените подключение двигателя (вместо треугольника – на звезду) и
настройку теплового реле.
• Горелки RLS 28 – 38 – 50 прошли испытания для прерывистой работы. Это означает, что
«по правилам» они должны останавливаться по крайней мере 1 раз каждые 24 часа, чтобы
блок управления мог произвести проверку своей работоспособности при пуске. Обычно
остановка горелки осуществляется дистанционным выключателем, расположенным на
котле.
Если это не так, то к вводу IN необходимо последовательно подключить таймер, который
будет останавливать горелку по крайней мере 1 раз каждые 24 часа.
• Горелки RLS 70 – 100 – 130 на заводе настраиваются на двухступенчатый режим работы,
и, следовательно, должен быть подключен дистанционный выключатель TR.
Если же вы хотите, чтобы горелка работала в одноступенчатом режиме, вставьте вместо
TR мостик между клеммами 6 и 7 на клеммнике.
ВНИМАНИЕ:
Не перепутайте фазу с нейтралью в проводах электропитания.
