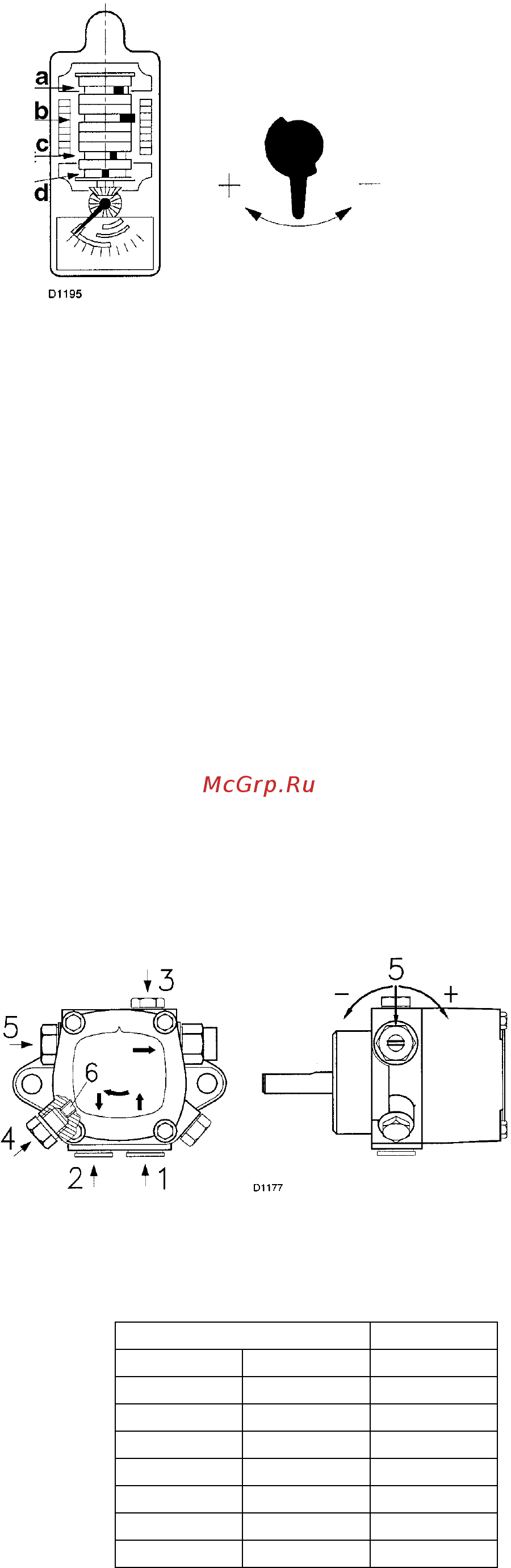

СЕРВОДВИГАТЕЛЬ
кулачки
a – черный с – оранжевый
b – красный d – голубой
(А)
СЕРВОДВИГАТЕЛЬ (А)
Серводвигатель одновременно управляет положением
воздушной заслонки.
Он осуществляет вращение на 90° за 5 секунд.
Не меняйте (на данный момент) положение 4 кулачков,
которые регулируются на заводе.
Градуированная табличка с 4 цветными секторами
показывает, когда срабатывают кулачки.
Голубой кулачек
Управляет воздушной заслонкой при остановленной
горелке: воздушная заслонка закрыта
Красный кулачек
Управляет воздушной заслонкой, когда горелка работает
на 1-й ступени.
Оранжевый кулачек
Управляет воздушной заслонкой, когда горелка работает
на 2-й ступени.
Черный кулачек
Определяет момент открывания газового или топливного клапана на 2-й ступени.
Всегда должен срабатывать перед (не намного) красным кулачком и после оранжевого кулачка.
Не должен срабатывать одновременно с красным кулачком, для того, чтобы не случилось так, что
газовый или топливный клапан не откроется вовсе.
Не должен срабатывать сразу после оранжевого кулачка, чтобы горение не происходило при
дефиците воздуха.
Чтобы приблизить момент открывания газового или топливного клапана к тому моменту, когда
заслонка находится в положении, соответствующему 2-й ступени, поверните черный кулачек
влево; чтобы открывание происходило позже, поверните кулачек вправо.
Еще раз посмотрим в какой последовательности должны срабатывать кулачки:
1-й голубой кулачек
2-й оранжевый кулачек
3-й черный кулачек
4-й красный кулачек
НАСОС
SUNTEC AJ6 CC
НАСОС (B)
1 – Всасывание газ 1/4 дюйма
2 – Обратный трубопровод газ 1/4 дюйма
3 – штуцер манометра газ 1/8 дюйма
4 – штуцер вакуумметра газ 1/8 дюйма
5 – регулятор давления
A – минимальный расход при давлении 12 бар
B – диапазон давлений на нагнетании
C – максимальное разряжение на всасывании
D – диапазон вязкости
E – максимальная температура топлива
F – максимальное давление во всасывающем и
обратном трубопроводе
G – настройка давления на заводе
H – размер ячейки фильтра
AJ6 CC
A кг/ч 164
B бар 10-20
C бар 0.45
D сСт 2.8 -75
E
0
С 60
F бар 2
G бар 12
(B)
H мм 0.150
