14
+H L (м)
-H RLS 70-100-130
(м) Ø (мм)
12 14 16
+4 71 138 150
+3 62 122 150
+2 53 106 150
+1 44 90 150
+0,5 40 82 150
0 36 74 137
-0,5 32 66 123
-1 28 58 109
-2 19 42 81
-3 10 26 53
-4 - 10 25
(А)
(В)

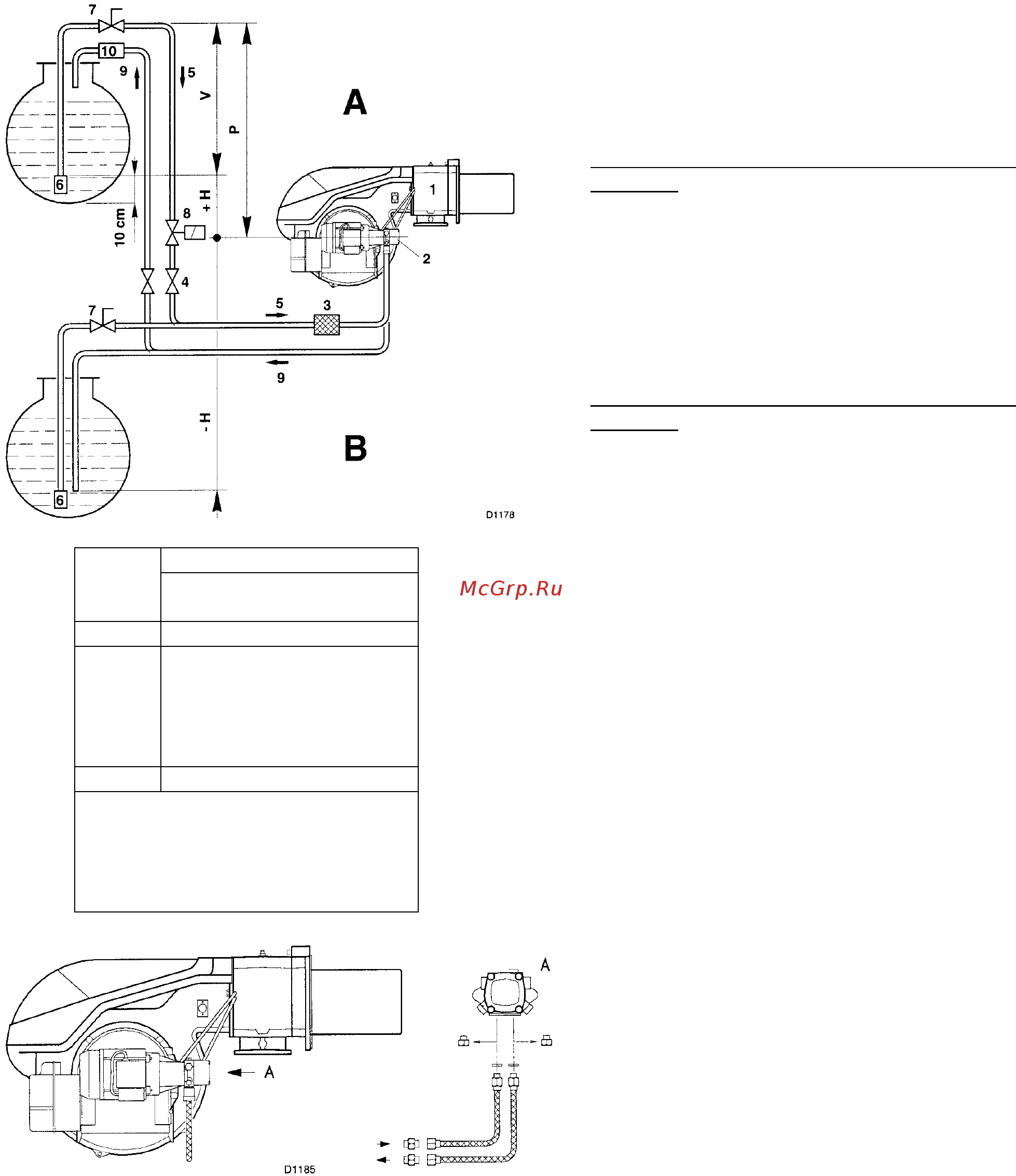

ПОДАЧА ТОПЛИВА (А)
Горелка оборудована самовсасывающим
насосом, поэтому в пределах, указанных в
таблице, горелка может самостоятельно
обеспечить подачу топлива.
Бак с топливом находится выше горелки –
случай А
Рекомендуется, чтобы высота Р не
превышала 10 метров, чтобы не вызывать
слишком большую нагрузку на
герметичные уплотнения насоса, а высота
V не должна превышать 4 метра, чтобы
насос мог произвести автоматическую
заливку даже в том случае, когда бак почти
пустой.
Бак с топливом находится ниже горелки –
случай В
Разряжение в насосе не должно
превышать 0,45 бар (приблизительно 35 см
ртутного столба). Если разрежение будет
больше, могут выйти наружу дымовые
газы; насос начнет работать более шумно
и срок его службы сократится.
Рекомендуется, чтобы обратный
трубопровод приходил на той же высоте,
как и всасывающий трубопровод; в этом
случае уменьшается вероятность того, что
всасывающий трубопровод окажется
незаполненным топливом.
Условные обозначения
Н = Разница уровней насоса – нижнего
клапана
L = Длина трубопровода
Ф = Внутренний диаметр трубы
1 = Горелка
2 = Насос
3 = Фильтр
4 = Ручной запорный вентиль
5 = Всасывающий трубопровод
6 = Нижний (донный) клапан
7 = Ручной вентиль быстрого закрывания с
дистанционным управлением (только для
Италии)
8 = Соленоидный отсекающий клапан
(только для Италии)
9 = Обратный трубопровод
10 = Обратный клапан (только для Италии)
