15
ПРИСОЕДИНЕНИЯ ТРУБОПРОВОДА ТОПЛИВА (В)
Насосы имеют байпас, который связывает между собой обратный и всасывающий трубопровод.
Когда насос устанавливается на горелку, байпас закрыт винтом (6) смотри схему на странице 27.
Поэтому необходимо присоединить к насосу два гибких топливных шланга.
Если насос начнет работать при перекрытом обратном трубопроводе и винт на байпасе будет
также закрыт, в тот же момент насос выйдет из строя.
Снимите колпачки с патрубков всасывания и возврата на насосе.
На их место навинтите гибкие топливные шланги с прокладками, которые входят в комплект
поставки.
Гибкие топливные шланги необходимо установить таким образом, чтобы они не подвергались
усилию кручения.
Проложите шланги так, чтобы на них никто не мог наступить и чтобы они не контактировали с
горячими частями котла, а также горелка должна открываться, не задевая их.
В конце присоедините другой конец шлангов с всасывающим и обратным трубопроводом с
помощью штуцеров, входящих в комплект поставки.
ЗАЛИВКА НАСОСА ПЕРЕД ПУСКОМ
- Перед тем, как включать горелку, убедитесь, что в обратном трубопроводе, идущем
в бак, нет пробок. Если будет какое-либо препятствие течению топлива в
трубопроводе, это вызовет повреждение герметичного уплотнения на валу насоса.
(Насос выпускается с завода с закрытым байпасом).
- Убедитесь также, что вентили на всасывающем трубопроводе закрыты и в баке есть
топливо.
- Чтобы насос мог самостоятельно осуществлять заливку, обязательно ослабьте винты (3)
(рисунок В на странице 13) насоса, чтобы выпустить воздух, который содержится во
всасывающем трубопроводе.
- Запустите горелку, замкнув дистанционные выключатели и переведя выключатель (1)
(рисунок А) в положение «Работает», а переключатель (30) (рисунок А на странице 3) в
положение «солярка (OIL)».
- Когда солярка начнет выходить из под винта (3) (рисунок В на странице 13), это будет
означать, что насос заполнился. Остановите горелку: переведите выключатель (1) (рисунок
А) в положение «Погашена» и закрутите винт (3).
-

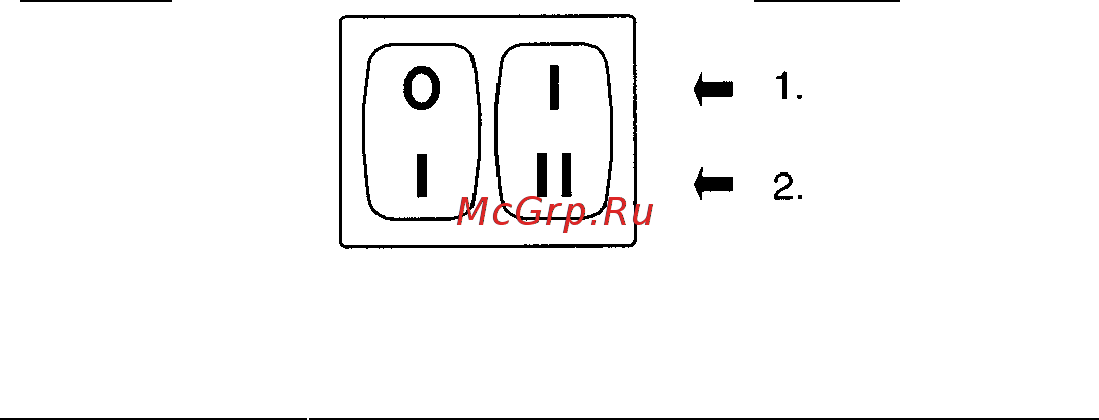

Горелка
1 2 ступень
Погашена Æ
Работает Æ
(А)
Время, которое уйдет на эту процедуру
зависит от диаметра и длины
всасывающего трубопровода. Если
насос не заполнился при первом пуске
и работа горелки заблокировалась,
разблокируйте горелку и повторите
процедуру пуска.
Не освещайте фотоэлемент на
ультрафиолетовых лучах, чтобы
горелка не заблокировалась.
РЕГУЛИРОВКА ГОРЕЛКИ (дизельное топливо)
Замечание
Мы рекомендуем настраивать горелку сначала для работы на дизельном топливе, а затем для
работы на газе.
ВНИМАНИЕ
Осуществляйте переключение с одного типа топлива на другой при отключенной горелке.
РОЗЖИГ
Переведите выключатель (1) (рисунок А) в положение «Работает».
При первом розжиге, в момент перехода с 1-й ступени на 2-ю, произойдет временное падение
давления топлива, вызванное заполнением трубопровода 2-й форсунки. Это падение давление
может привести к погасанию пламени в горелке, иногда это сопровождается пульсирующей
работой.
РАБОТА
Для того, чтобы настроить горелку оптимальным образом, необходимо произвести анализ
дымовых газов, выходящих из котла после сгорания, и после этого произвести регулировку в тех
местах, которые описаны далее.
