ЭЛЕМЕНТЫ ГОРЕЛКИ, НАСТРАИВАЕМЫЕ НА ЗАВОДЕ

В большинстве случае не требуют дальнейшей настройки:

А – серводвигатель

В – насос

С – дистанционная защита двигателя (стартер звезда – треугольник для модели 4500)

D – таймер

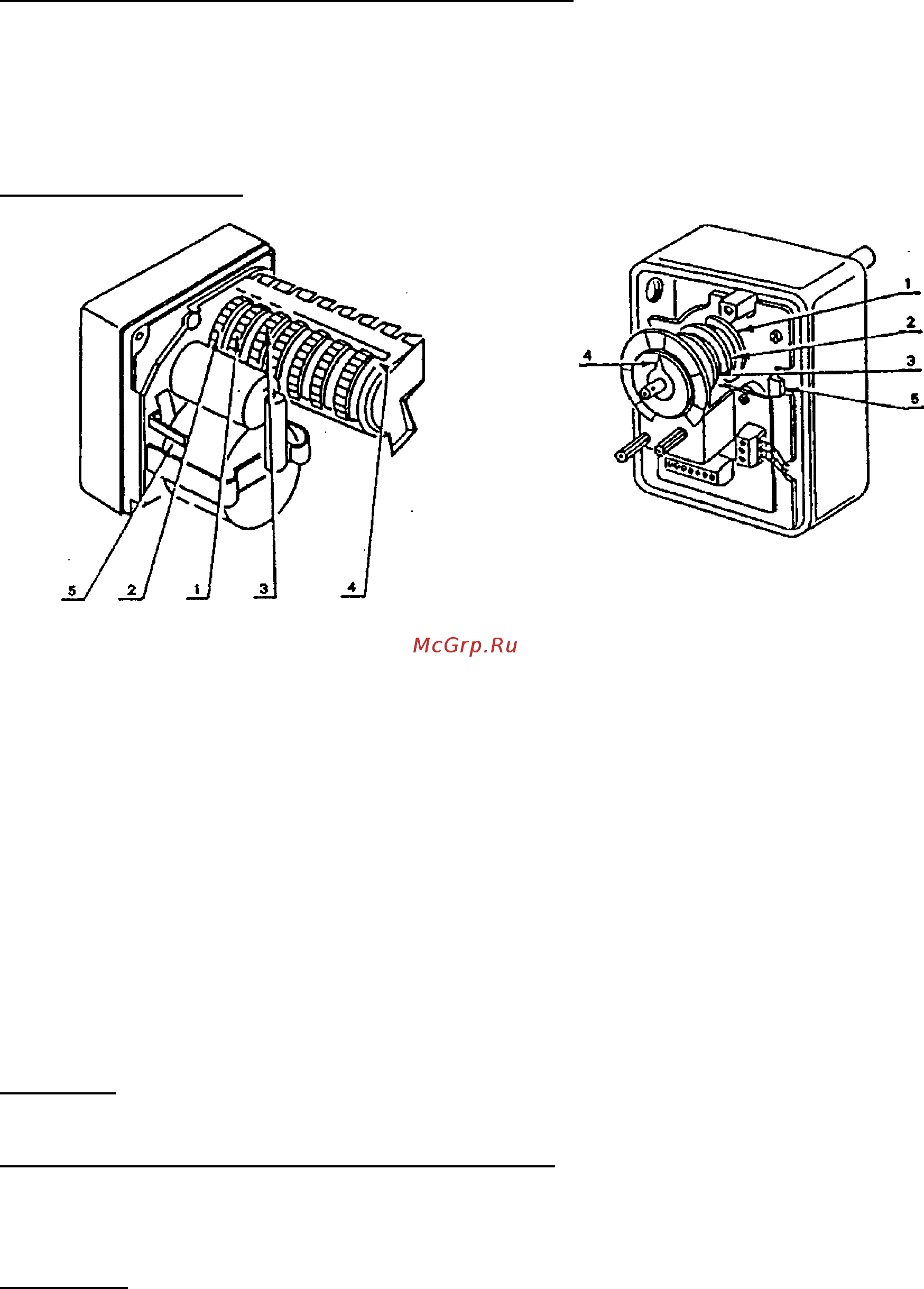

А – СЕРВОДВИГАТЕЛЬ

Серводвигатель типа

LANDIS

Серводвигатель типа

CONECTRON

1Эксцентрик ограничения хода (закрытие заслонки)

2 Эксцентрик ограничения хода (максимальное открытие заслонки)

3 Эксцентрик положения минимального расхода (и розжига)

4 Стрелка, указывающая на положение

5 Разблокировка серводвигателя после аварийной остановки.

Серводвигатель одновременно регулирует, с помощью контрприводов, расход и давление воздуха и

расход топлива. Он имеет регулируемые эксцентрики которые приводят в действие столько же

переключателей.

Эксцентрик 1

: ограничивает вращение серводвигателя после отметки 0

. При погашенной горелке

воздушная заслонка должна оказаться полностью закрытой.

Эксцентрик 2

: ограничивает вращение серводвигателя после 130

Эксцентрик 3

: Регулирует минимальный расход при модуляционном режиме работы. На заводе

устанавливается значение 20

В – НАСОС

Насос устанавливается на заводе на давление

25 бар.

С – ДИСТАНЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ

На заводе настраивается на питание 380 Вольт три фазы.

Если электропитание трехфазное на 220 Вольт, необходимо изменить настройки как показано на

странице 7 (для модели N/M 4500 смотри также электрическую схему стартера).

С – ТАЙМЕР

Задает продолжительность этапа предварительной прочистки, на заводе устанавливается значение от

15 до 20 секунд (если топливо густое – смотри дополнительное устройство обработки топлива).
