РЕКОМЕНДУЕМЫЕ ФОРСУНКИ
Выберите форсунку, номинальный расход которой должен быть слегка выше реального, одного из
следующих типов:
•
FLUIDICS типа W2
•
BERGONZO типа В3 – AА
Обычно рекомендуется угол распыла 45
°
- 50
°
; если камера сгорания узкая, возьмите форсунки с
углом 30
°
- 35
°
.

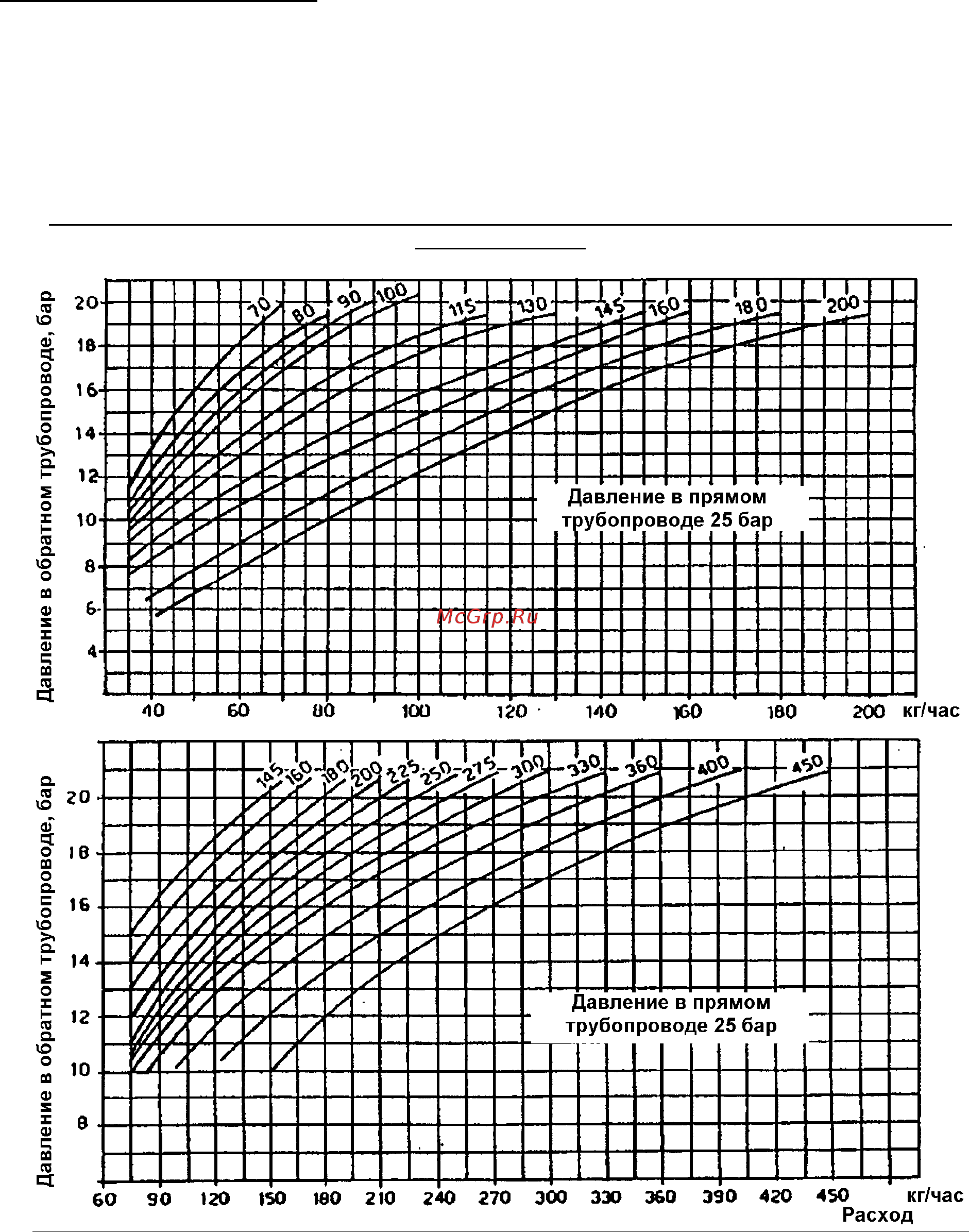

СООТНОШЕНИЕ МЕЖДУ: ТИПОМ И РАСХОДОМ ФОРСУНКИ – ДАВЛЕНИЕМ В ОБРАТНОМ
ТРУБОПРОВОДЕ
Для того, чтобы настроить диапазон значений расхода топлива, в котором форсунка должна работать,
необходимо отрегулировать максимальное и минимальное давление топлива на обратном
трубопроводе, идущем от форсунки, в соответствии с приведенными диаграммами.
