РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ

Головка горелки движется одновременно с эксцентриком 8 (рисунок 3), с эксцентриками с изменяемым

профилем и с дроссельной заслонкой газа. Положение головки видно по цилиндру (2) (рисунок 4).

Органы управления головкой настраиваются на заводе и рассчитаны на максимальный ход. Если вам

нужен другой диапазон модуляции, то вы должны заново отрегулировать приводящие механизмы,

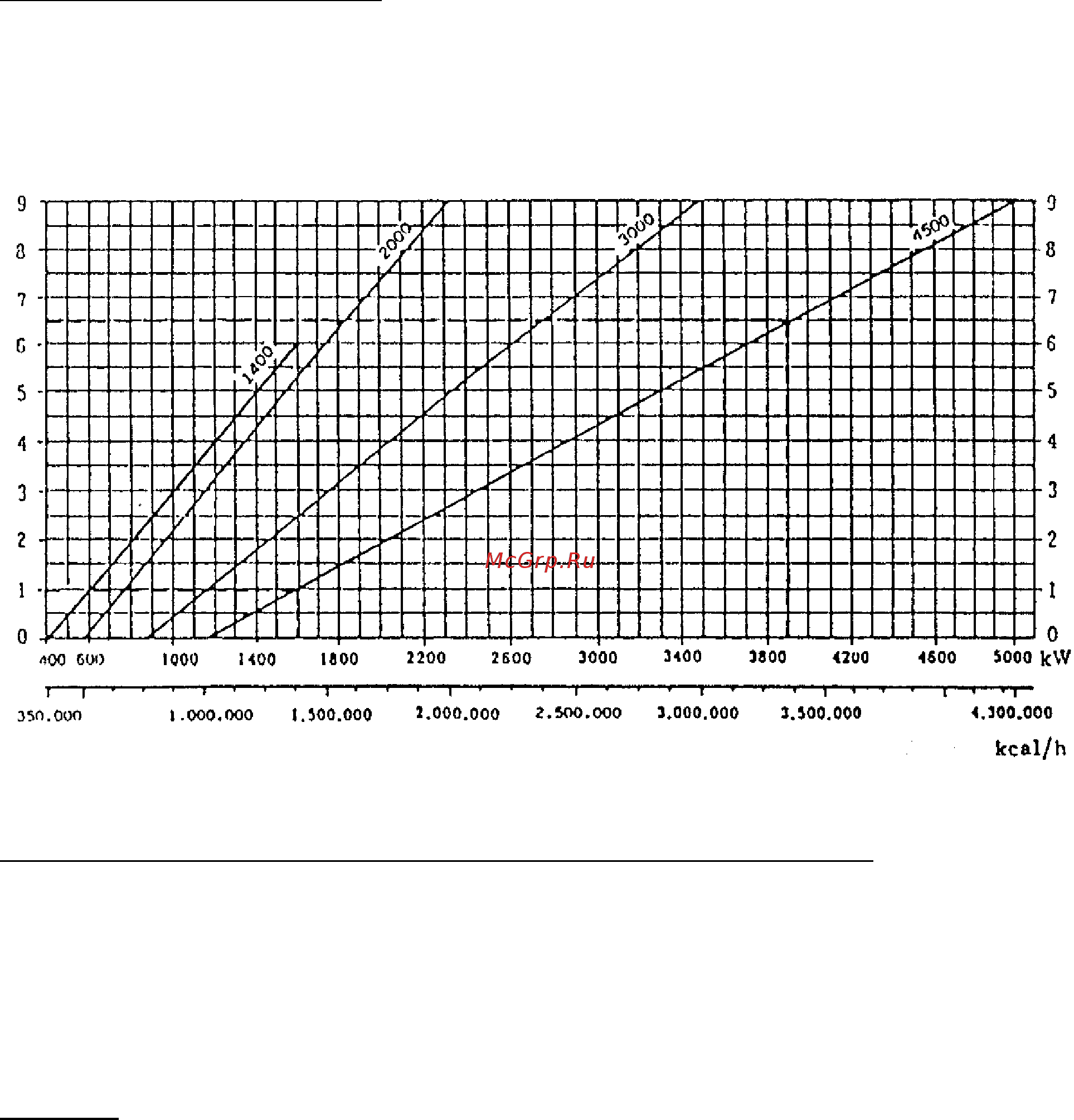

таким образом, чтобы ход головки соответствовал приведенной диаграмме.

Мощность ( кВт - ккал/час)

ЕСЛИ У ВАС ТРУДНОСТИ С РОЗЖИГОМ, ДЕЙСТВУЙТЕ СЛЕДУЮЩИМ ОБРАЗОМ

1) Отрегулируйте давление топлива в обратном трубопроводе на значение от 5 до 8 бар и

отрегулируйте расход воздуха, чтобы горение происходило правильно.

2) Если розжиг все равно происходит плохо, установите головку горелки на минимум, что

соответствует рискам 2 – 3, при этом настройки для максимального расхода должны остаться

такими, как на диаграмме.

Например:

Горелка модель 4500, должна менять производительность от 1.400.000 до 3.400.000 ккал/час, из

диаграммы находим: риска 1 для 1.400.000 ккал/час, риска 6,5 для 3.400.000 ккал/час, ход равен

5,5 рискам.

ЗАМЕЧАНИЕ: Чтобы механизмы не заедали во время перемещения, не выходите за

максимальный и минимальный пределы, которые соответствуют положению цилиндра 2

(рисунок 4) на риске 9, если серводвигатель находится в положении 130

°°

, и на риске 0, если

серводвигатель стоит на 0

°°
