Для того, чтобы изменить ход головки горелки, действуйте следующим образом:

На шатуне (1), который приводит в движение тяговый шток (8) головки горелки, имеется прорезь; при

смещении тяги (9) к внешней стороне прорези вы укоротите ход головки до значения приблизительно 20

мм. (примерно 4 риски).

Если вы хотите еще больше уменьшить ход, действуйте следующим образом:

Когда серводвигатель стоит в положении 0

, ослабьте винты (5) и толкните в направлении стрелки

кольцо (6), которое находится под эксцентриком с изменяемым профилем. Таким образом, вы

уменьшите эксцентриситет и, следовательно, ход головки.

После окончания настройки затяните винты (5).

Вышеописанная регулировка необходима для изменения хода головки горелки до нужной величины.

В описанном выше примере (ход 5,5 рисок) необходимо, чтобы начало и конец хода совпадали с

нужными нам значениями 1 и 6,5.

Для этого ослабьте гайки (4) и поверните шестигранный переходник (3) в одном направлении или в

другом.

Когда серводвигатель установлен на 0

, риска 1 должна совпадать с плоскостью (10), а когда

серводвигатель находится в положении 130

, она должна совпадать с риской 6,5.

После завершения регулировки хорошо затяните гайки (4), при этом шаровой шарнир (9) должен

находиться в положении, как показано на рисунке.

Настройка головки производится при отключенной горелке и при заблокированном серводвигателе.

После завершения настройки проверьте вручную как ходит эксцентрик (7), то есть при повороте от точки

до точки 130

он не должен заедать и должен поворачиваться свободно.

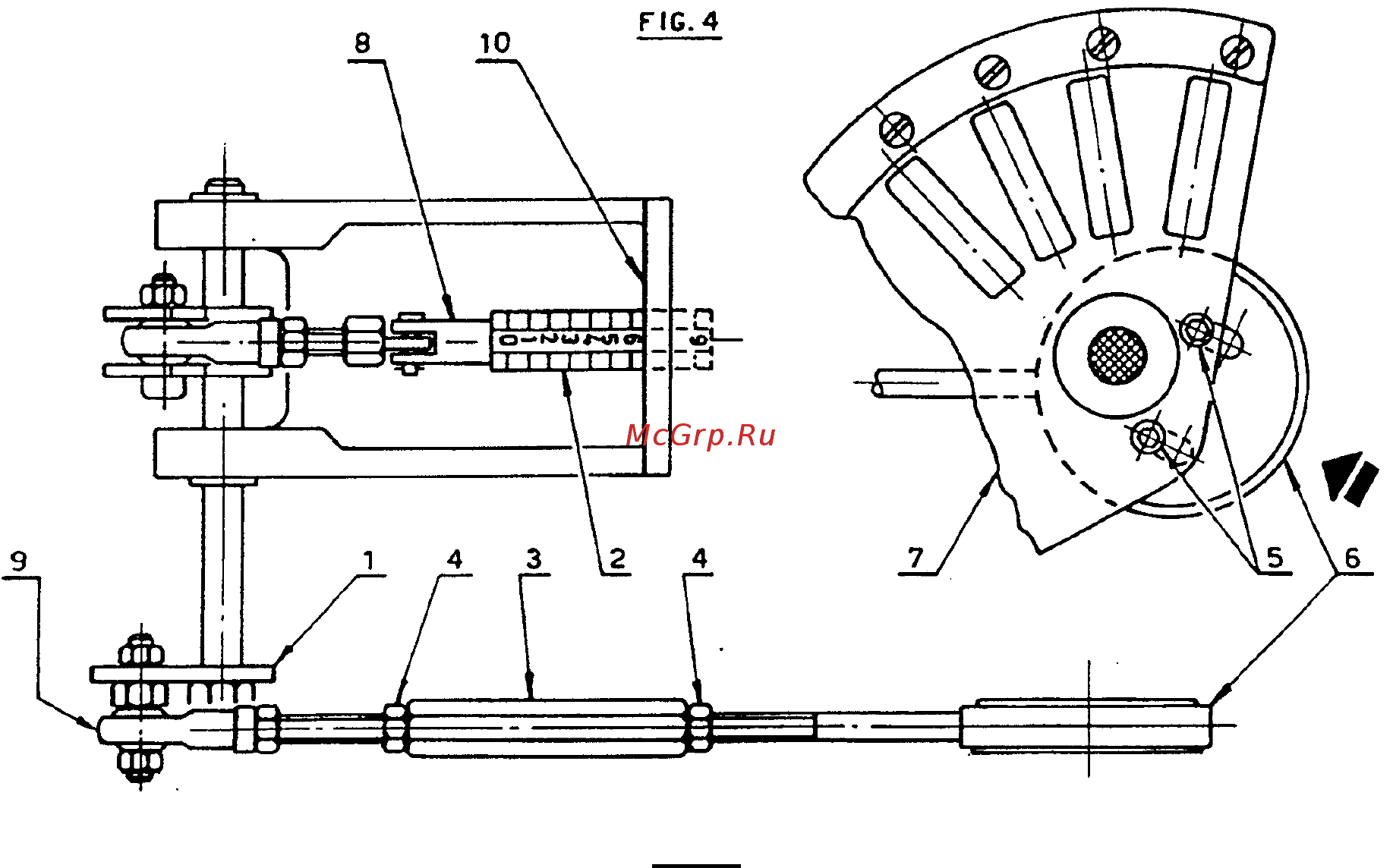

Рис. 4
