РЕГУЛИРОВКА ВОЗДУШНОЙ ЗАСЛОНКИ

Регулировка воздушной заслонки производится с помощью эксцентрика с регулируемым профилем.

Эта операция выполняется после настройки регулятора давления и головки горелки.

При работающей горелке отключите электропитание серводвигателя, вынув штекер, расположенный

блоке управления, и отсоедините его, нажав рычажок (5) (смотри страницу 8).

Отрегулируйте по порядку максимальную мощность, минимальную мощность и промежуточную

мощность.

По окончании настройки, проверьте все изменения, которые вы произвели, снова подключите

электропитание серводвигателя и закрепите регулировочные винты с помощью поперечных винтов.

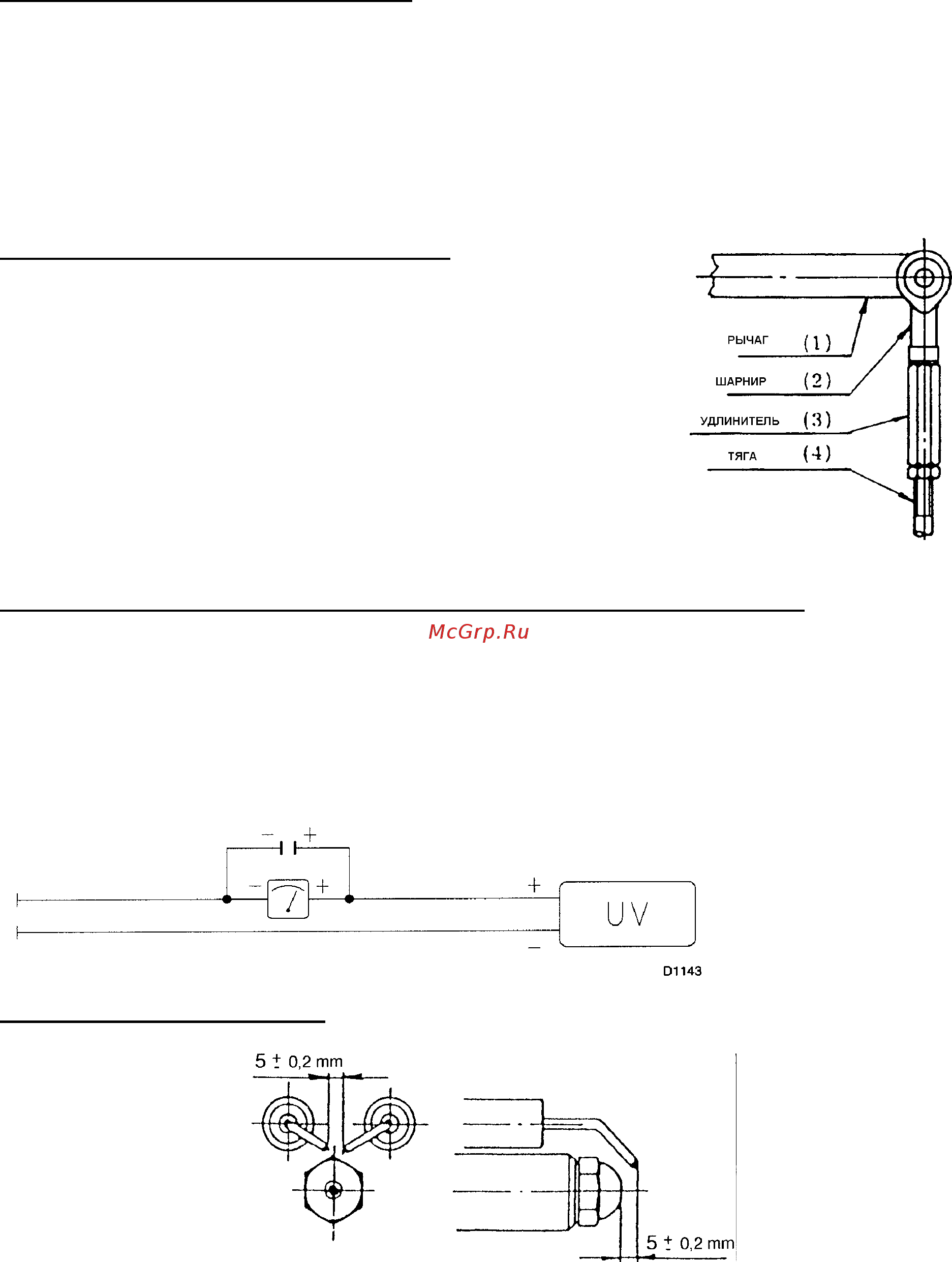

Изменение длины тяги воздушной заслонки

Бывает необходимо удлинить тягу, когда воздушная заслонка

поворачивается на маленький угол (заслонка доходит только

приблизительно до среднего положения от максимально

возможного). Таким образом, не надо будет слишком сильно

искривлять профиль эксцентрика.

При погашенной горелке действуйте следующим образом:

отсоедините шарнир (2) от рычага (1) (смотри рисунок);

отвинтите на несколько оборотов удлинитель (3), который

сидит на тяге (4);

вновь соедините шарнир с рычагом и поднимите профиль

эксцентрика, чтобы стрелка на воздушной заслонке

показывала на 0, когда серводвигатель стоит на 0

ЭЛЕКТРИЧЕСКИЙ ТОК НА ФОТОЭЛЕМЕНТЕ ДЛЯ УЛЬТРАФИОЛЕТОВЫХ ЛУЧЕЙ

Минимальный ток, необходимый для нормальной работы – 70 мкА.

Если это значение ниже, то это может зависеть от:

−

изношенности фотоэлемента

−

низкого напряжения (менее 187 Вольт)

−

плохо настроенной горелки

Если вы хотите измерить ток, воспользуйтесь микроамперметром для постоянного тока со шкалой на

100 мкА, который необходимо последовательно соединить с фотоэлементом, согласно схеме, с

конденсатором на 100 мкФ – 10 Вольт постоянный ток, подключенным параллельно прибору.

Фотоэлемент на

ультрафиолетовых

лучах

РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
