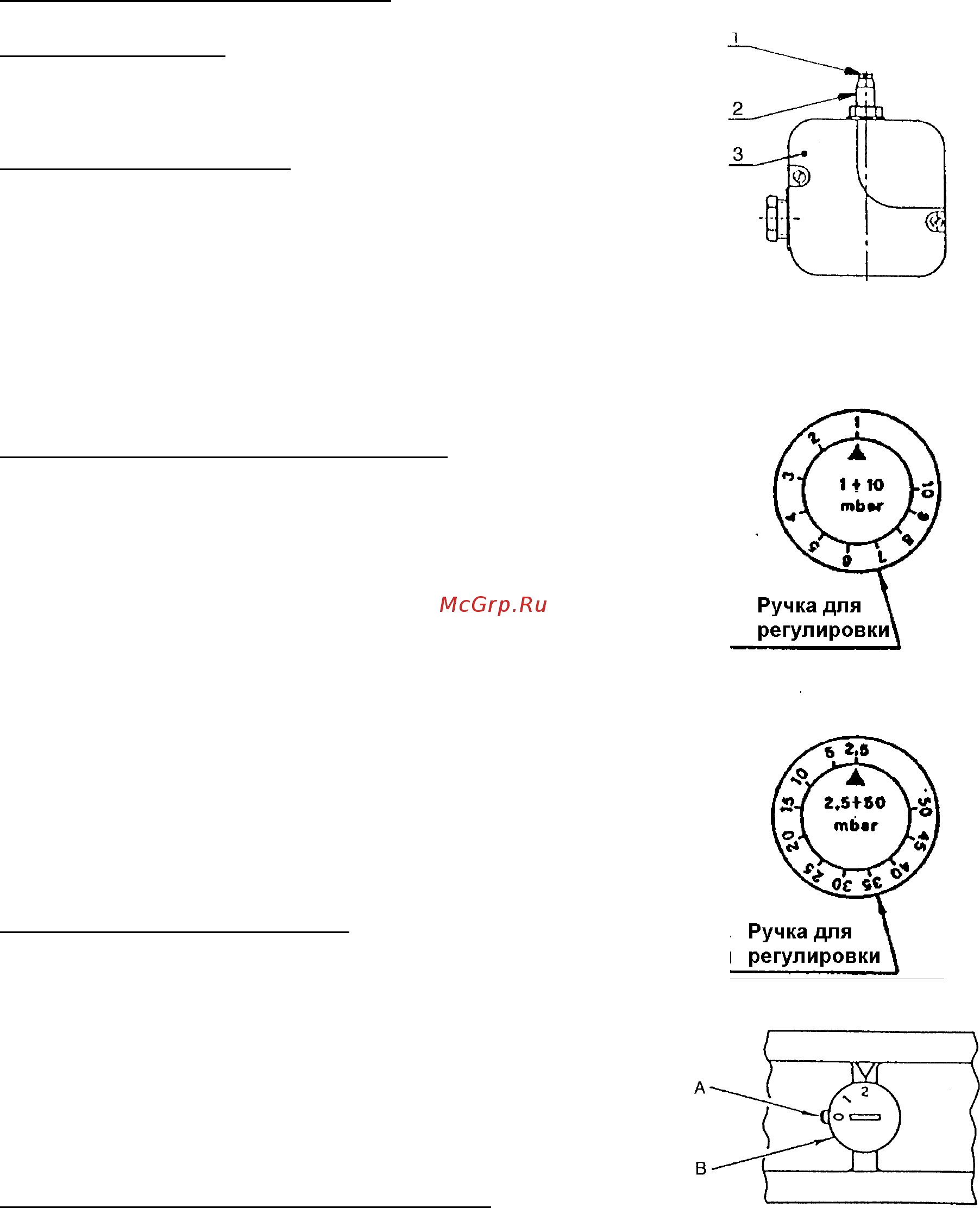

НАСТРОЙКА ДЛЯ РАБОТЫ НА ГАЗЕ
УДАЛЕНИЕ ВОЗДУХА
Для этого открутите специальный винт, расположенный на
минимальном реле давления газа, которое стоит на газовой
рампе.
РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА
Выполняйте настройку реле давления воздуха после того, как
вы осуществите все прочие регулировки горелки при реле
давления воздуха, установленным на начало шкалы.
Во время работы горелки, увеличьте давление, плавно
повернув по часовой стрелке специальную ручку, вплоть до
остановки горелки.
Затем поверните ручку против часовой стрелки на 1 мбар и
повторите пуск горелки, чтобы проверить ее работу. Если
горелка снова остановится, поверните ручку еще чуть-чуть
против часовой стрелки на 0,5 мбар.
РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
Выполняйте настройку реле максимального давления газа
после настройки реле давления воздуха.
Во время работы горелки на максимальной мощности,
уменьшите давление, плавно повернув против часовой
стрелки специальную ручку, вплоть до остановки горелки.
Затем поверните ручку по часовой стрелке на 2 мбар и затем
вновь запустите горелку, чтобы проверить, как она работает.
Если горелка снова остановится, поверните ручку еще на 1
мбар по часовой стрелке.
ДРОССЕЛЬНАЯ ЗАСЛОНКА ГАЗА
Дроссельную заслонку газа можно регулировать извне,
смотри рисунок справа, что в случае НИЗКОГО ДАВЛЕНИЯ В
ТРУБОПРОВОДЕ ПОДАЧИ ГАЗА может облегчить
последующую настройку эксцентриков. С помощью
зажимного кольца В можно изменять сечение прохода при
минимальной мощности.
-
0 минимальное открытие
-
2 максимальное открытие
После завершения настройки зафиксируйте винт А.
РЕГУЛИРОВКА СООТНОШЕНИЯ ВОЗДУХ / ГАЗ
Регулировка соотношения расхода газа и расхода воздуха
осуществляется ПОСЛЕ ТОГО, КАК БУДУТ ОПРЕДЕЛЕНЫ
УСЛОВИЯ РАБОТЫ НА МАЗУТЕ и производится
посредством изменения профиля эксцентрика (21).
1 – винт
2 – штуцер для измерения
давления
3 – реле давления
для моделей 2000 – 3000 – 4500
