D - EOMHP00612-13RU - 13/79
"Авто" – работа агрегата возможна (компрессоры могут быть запущены при необходимости)
"Отключение насоса" – происходит обычный останов агрегата

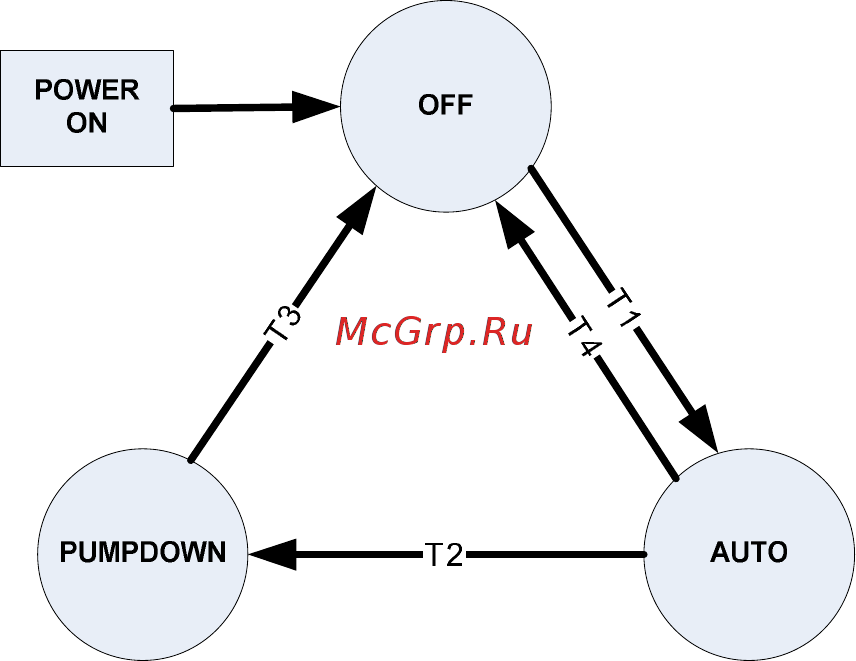

Переходы между этими состояниями показаны на следующей диаграмме. Эти переходы – единственная
причина изменения состояния:
T1 - "Выкл." на "Авто"
Чтобы переключить реле в положение "ВЫКЛ." необходимо выполнить все приведенные условия:
Выключатель агрегата установлен в положение "Вводн." или "Дист." Если выключатель
находится в положении "Дист.", дистанционный выключатель установлен в положение "Вкл."
Нет сигнализации агрегата
Хотя бы один Контур может быть включен
Если установлен режим агрегата "Замораживание", "Задержка замерзания" не активна
Нет изменений в настройках конфигурации
T2 - "Авто" на "Отключение насоса"
Чтобы переключить выключатель из положения "АВТО" в положение "ОТКЛЮЧЕНИЕ НАСОСА",
необходимо выполнить одно из приведенных условий:
Выключатель агрегата установлен в положение "Вводн.", а агрегат выключен через ЧМИ
Целевое значение LWT достигается в любом режиме агрегата
Сигнал об отключении насоса агрегата активен
Выключатель агрегата переведен из положения "Вводн." или "Дист." в положение "ВЫКЛ."
T3 – "Отключение насоса" на "Выкл."
Чтобы переключить выключатель из положения "ОТКЛЮЧЕНИЕ НАСОСА" в положение "ВЫКЛ.",
необходимо выполнить одно из приведенных условий:
Сигнал о быстром останове агрегата активен
Отключение насоса завершено во всех цепях
T4 - "Авто" на "Выкл."
Чтобы переключить выключатель из положения "АВТО" в положение "ВЫКЛ.", необходимо
выполнить одно из приведенных условий:
Сигнал о быстром останове агрегата активен
Ни один Контур не включен, ни один компрессор не работает
3.6 Состояние агрегата
Отображаемое состояние контура определяется условиями, указанными в следующей таблице:
