3
1
5
• Системы жидкостного отопления или охлаждения • Охладители
15
• Охладители • R-134A • EWLD-MBY

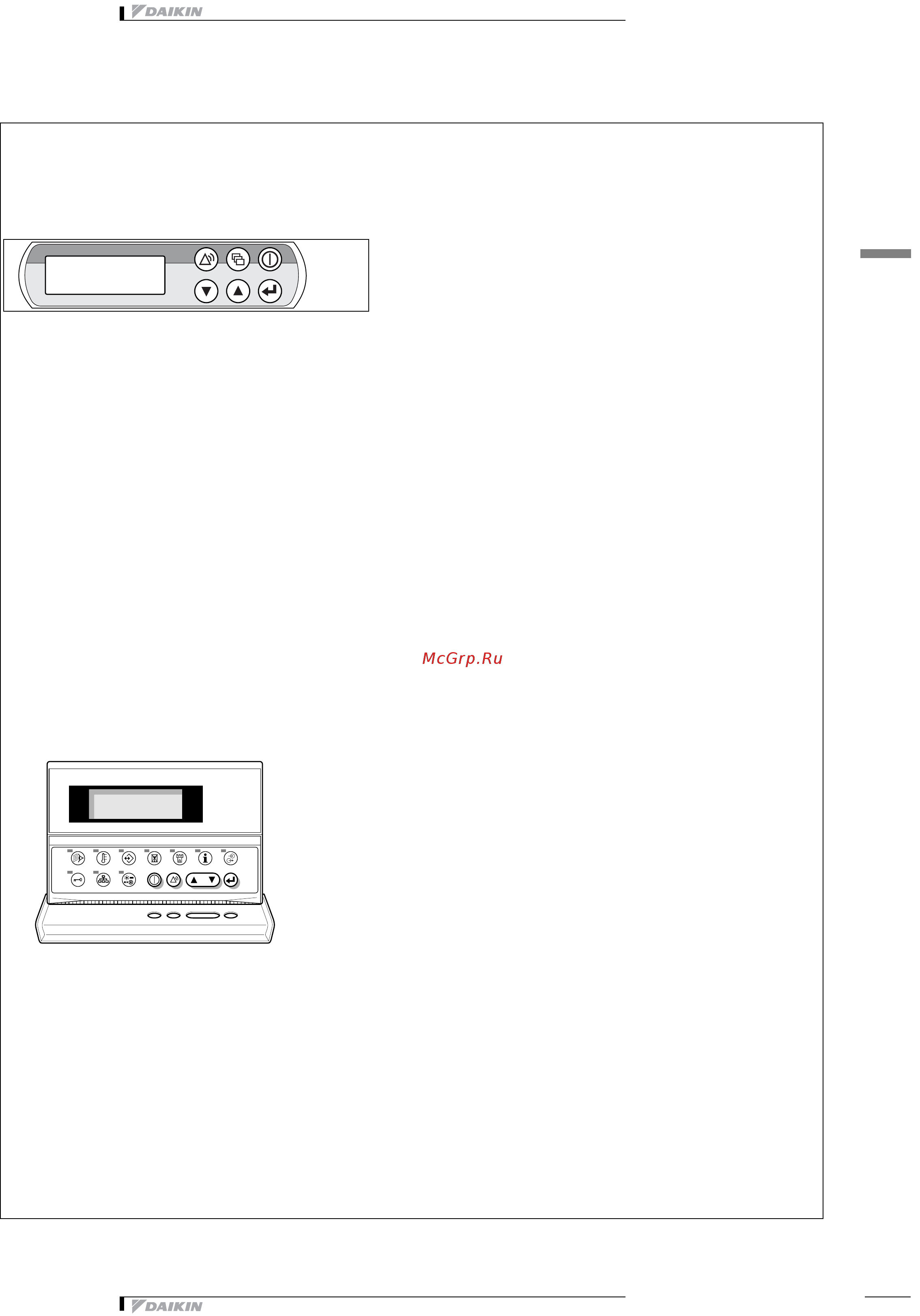

5 Системы управления
Цифровой пульт управления
Цифровой пульт управления состоит из
алфавитноцифрового дисплея, четырех кнопок с
обозначениями, а также ряда СИД.
Встроенный цифровой пульт управления
Рис.-Встроенный цифровой пульт управления
f
Кнопка, для входа в главное меню.
J
Кнопка, для пуска или останова блока.
p
Кнопка, для входа в меню средств
безопасности или для сброса
сигнализации.
g
Кнопки, для прокручивания экранов
меню (только если естьv, B или A)
или для увеличения либо уменьшения
заданного значения.
h
K
Кнопка, для подтверждения выбора или
заданного значения.
K
Кнопка, для подтверждения выбора или
заданного значения.
s
Кнопка, для входа в меню заданных
значений.
a
Кнопка, для входа в меню показаний.
z
Кнопка, для входа в меню заданных
значений пользователя.
e
Кнопка, для входа в меню таймеров.
r
Кнопка, для входа в меню истории.
t
Кнопка, для входа в справочное меню.
y
Кнопка, для входа в меню состояния
входа/выхода.
a
Кнопка, для входа в меню пароля.
d
Кнопка, для входа в меню DICN, также
называемом сетевым меню.
i
Кнопка, не действует на блоки EUWA
Примечание:
– Допуск показания температуры: ±1°C.
– Разборчивость алфавитно-цифровых данных при
выводе может уменьшаться при действии прямых
солнечных лучей.
Подсоединение цифрового пульта дистанционного
управления к блоку
Для цифрового пульта дистанционного управления
предусмотрен кабель длиной до 1000 метров
(EWLD120-260MBY) или 300 метров (EWLD340-540MBY)
между пультом и блоком. Это позволяет управлять
блоком с достаточно большого расстояния. Технические
характеристики кабелей приведены в разделе ’’Кабель
цифрового пульта дистанционного управления’’
инструкций по установке.
Для блоков с конфигурацией DICN, цифровые пульты
дистанционного управления блоками можнo установить
на расстоянии до 50 метров с помощью 6-пучкового
телефонного кабеля с максимальным сопротивлением
кабеля 0,1 Ω/м.
Цифровой пульт дистанционного управления
(заказывается отдельно)
Рис.-Цифровой пульт дистанционного управления
J
Кнопка, для пуска или останова
блока.
p
Кнопка, для входа в меню средств
безопасности или для сброса
сигнализации.
k
Кнопка, для прокручивания экранов
меню (только если есть v , A или
B) или для увеличения или
уменьшения заданного значения.
