9 Монтажная схема

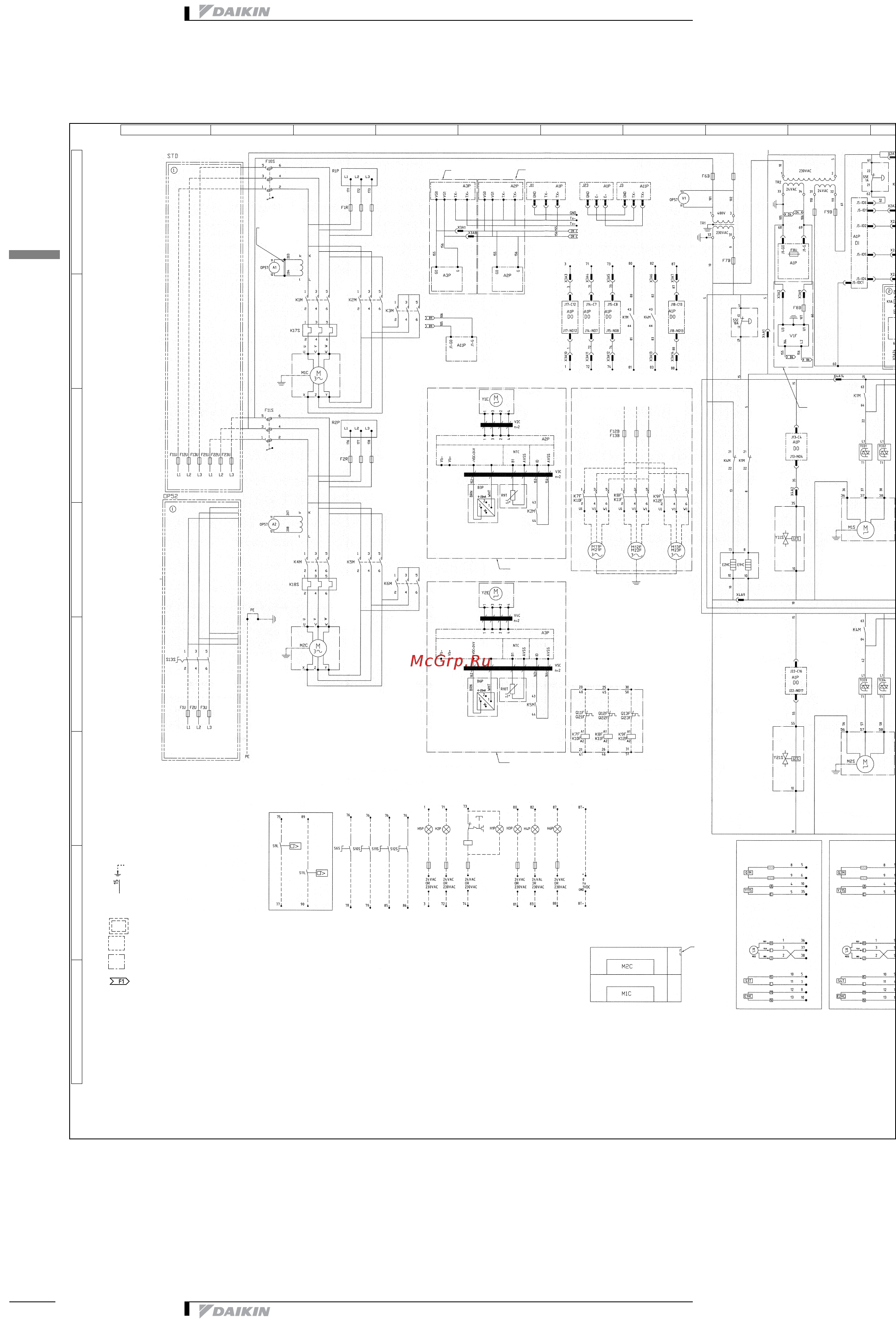

9 - 1 Монтажная схема
0TW56426-1B
J2 (B1-VDC): Высокое давление C1
J2 (B2-VDC): Низкое давление C1
J2 (B3-GND): Перемен.Al1
J3 (B4-BC4): Датчик температуры воды на входе испарителя
J3 (B5-BC5): Температура смеш. воды на выходе испарителя
J6 (B6-GND): Датчик темп. нар. возд.
J6 (B7-VDC): Высокое давление C2
J6 (B8-VDC): Низкое давление C2
J20 (B9-BC9): Датчик температуры воды на выходе испарителя C1
J20 (B10-BC10): Датчик температуры воды на выходе испарителя C2
Цифровой вход
J5 (ID1-IDC1): Реле высокого давления C1
J5 (ID2-IDC1): Стандартный контроллер
последовательности фаз C1
J5 (ID3-IDC1): Реле максимального тока C1
J5 (ID4-IDC1): Устройство термической защиты на
выпуске C1
J5 (ID5-IDC1): Устройство термической защиты
компрессора C1
J5 (ID6-IDC1): Аварийный останов
J5 (ID7-IDC1): Реле протока C1
J5 (ID8--IDC1): Перемен.DI1
Аналоговый вход
ПРИМЕЧАНИЯ К ДЕЙСТВИЯМ ПЕРЕД
ПУСКОМ БЛОКА
(1) d L1,L2,L3: Основные клеммы
d 1-70: Клеммы на главной шине
d 71-88: Клеммы на местной шине
d U-Z: Основные клеммы на клеммной
коробке компрессора
d A-N: Другие клеммы на клеммной
коробке компрессора
(2)
= Проводка заземления
(3)
= Количество проводов 15
(4)
15
= Количество клемм 15
(5)B = Местная поставка
(6)
= Доп. обор.
(7)
= Не устан. в клеммной коробке
(8)
=PCB
(9)
= Продолжение подсоединения на
месте ’F1’
(10)
j
1
= Несколько возможностей
монтажа проводки
Аварийный сигнал
Работа C1
Переменный вход 1
(пример Дистанционный пуск/останов)
Переменный вход 2
(пример) Двойное заданное значение
Электропитание
Электропитание
2x(3∼ 50Hz 400V)
Электропитание
3 ∼ 50Hz 400V
(11) Входные клеммы для
местной проводки
ОБЯЗАТЕЛЬНО
Контакт насоса
Пример: Конфигурируемые
переключатели для функции
дистанционного управления
(12) Выходные клеммы для местной проводки
ПРИМЕР
Контактор,
змеевик
испарителя,
водяной
насос
Соединения внутри клеммной коробки
компрессора 1
Компонент
Клемма на
клеммной коробке
компрессора 1
Количество
проводов в кабеле
между клеммной
коробкой
компрессора 1 и
основной клеммной
коробкой
EWLD340∼540MBY
1 23456789
A
B
C
D
E
F
G
H
Переменный вход 3
(пример Включить/отключить cap. lim. 1)
Контакт насоса (= общий режим работы, без
OP DICN)
Электропитание
J1-G: 24 Vac
J1-G0: Ссылка (GND)
RS485 подсоединение
J11 - TX -:
J11 - TX +:
J11 - GND:
Переменный вход 4
(пример Включить/отключить cap. lim. 2)
Перемен. DO2
(пример 2-й насос испарителя)
J7 (ID9-IDC9): Перемен.DI2
J7 (ID10-IDC9): Перемен.DI3
J7 (ID11-IDC9): Перемен.DI4
J7 (ID12-IDC9): Реле высокого давления C2
J8 (ID13-IDC13): Стандартный контроллер
последовательности фаз C2
J8 (ID14-IDC13): Реле максимального тока C2
J19 (ID15-IDC15): Устройство термической защиты н
а
выпуске C2
J19 (ID16-IDC15): Устройство термической защиты
компрессора C2
(С преобразованием в цифровые выходы =D0)
J4 (VG0-Y1): Регулирование повышения нагрузки
двигателя C1
J4 (VG0-Y2): Регулирование снижения нагрузки
двигателяC1
J4 (VG0-Y3): Регулирование повышения нагрузки
двигателя C2
J4 (VG0-Y4): Регулирование снижения нагрузки
двигателяC2
Аналоговый выход
Работа C2
Соединения внутри клеммной к
о
компрессора 2
Компонент
Клемма на
клеммной
коробке
компрессора
2
Количест
в
в кабе
л
клеммно
й
компре
основно
й
кор
о
Перемен.AI1
(пример Сигнал заданного значения 0-1V)
(Контроллер платы расширения A11P)
Электропитание
J1-G: 24 Vac
J1-G0: Ссылка (GND)
Цифровые выходы
J5 (C1-NO1): Ступень скоростей вентилятора 1 из C2
J6 (C2-NO2): Ступень скоростей вентилятора 2 из C2
J7 (C3-NO3): Ступень скоростей вентилятора 3 из C2
Аналоговый вход
J9 (B1-GND): Обратная связь по мощности C1
J9 (B2-GND): Обратная связь по мощности C2
Цифровой вход
J4 (ID1-IDC1): Реле протока C2
Электропитание Электропитание
Пример подсоединения двигателя вентилятора
(электропитание) Главн./Ctrl
Электропитание
3 ∼ 50Hz 400V
Примечания 15: b-Ctrl
Примечания 15: b-Главн.
Снять мостик
после
установки
Резервное
электропитание
EEVDr
Резервное
электропитание
EEVDr
Пример подсоединения
контактора вентилятора
(питание управления Осн / trl)
Примечания 15: b-Ctrl
Примечания 15:
b-Главн.
Примечания 15:
b-Главн.
Примечания 15: b-Главн.
Клеммная коробка
управления
Основная клеммная
коробка
Клемма
пользователя
и аварийный
останов
Контакт
насоса
Перемен. DO1
(пример Естественное
охлаждение)
Электропитание
Линия
Нагрузка
B3=СигналB3=Сигнал
