• Охладители • R-134A • EWLD-MBY
1
11
• Системы жидкостного отопления или охлаждения • Охладители
34
11 Установка

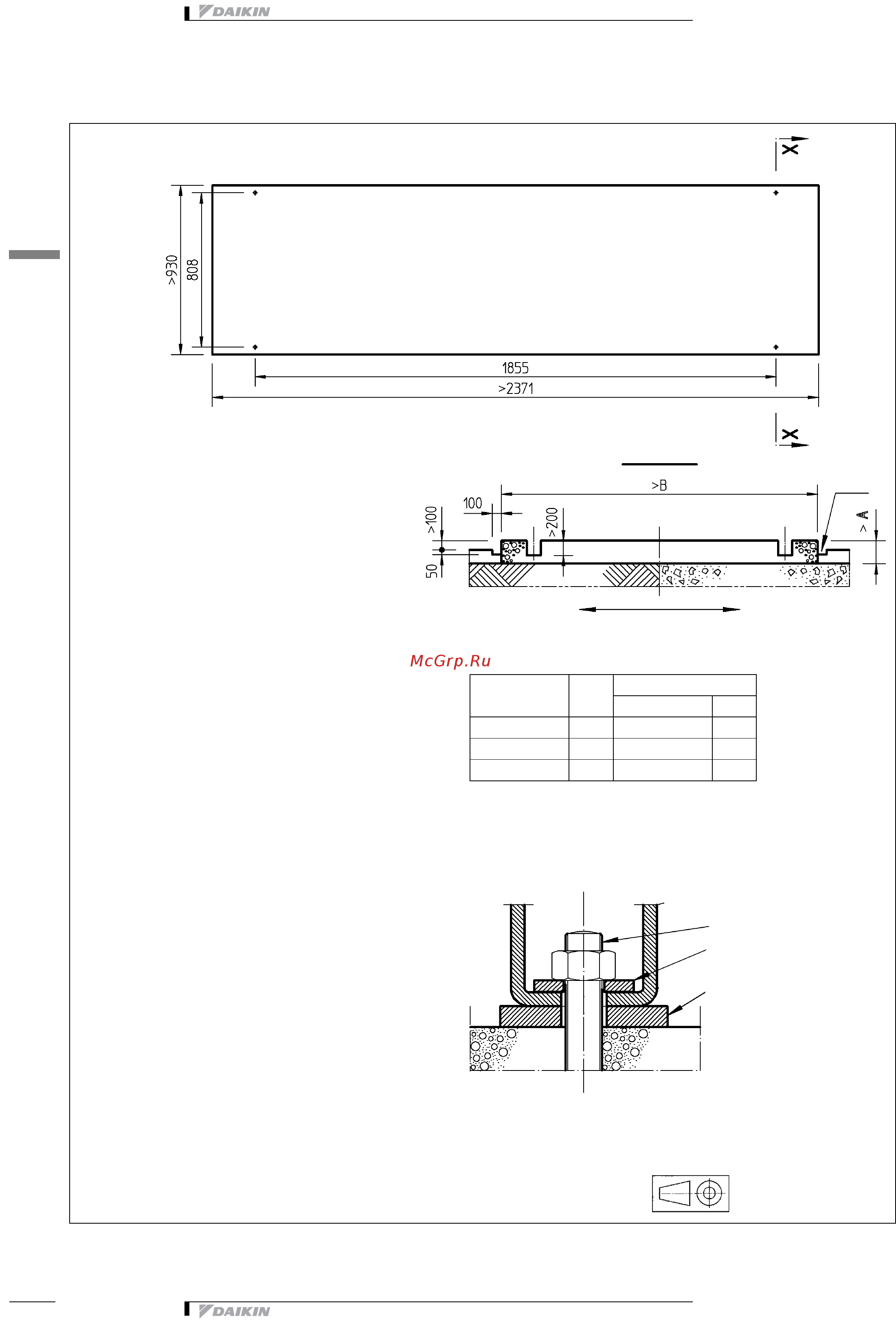

11 - 1 Крепление и фундамент блоков
4TW56299-2
МОДЕЛЬ - Model A
Анкерный болт
Размер К-во
EWLD120∼170MBY 300 M20 x 200 4
EWLD240∼260MBY 350 M20 x 200 4
EWLD240-260MBY 350 M20 x 270 4
Ед-ца измер-я = мм
Анкерный болт
Шайба
Резиновые пластинки, пробка
или резиновый лист местной
поставки для лучшей защиты
от вибрации.
Фундамент выполнен на
бетонном полу
Фундамент выполнен на
грунте
Разрез X-X
Выемка
Закрепить анкерные болты в бетонном
фундаменте. Бетонный фундамент должен быть
выше уровня пола приблизительно на 100 мм, для
облегчения сантехнических работ и лучшего дренажа.
Кроме того прочность пола должна быть достаточной
для выдерживания веса бетонного фундамента и
блока.
Поверхность фундамента должна быть ровной и
плоской.
ПРИМЕЧАНИЯ:
1. Измерения в таблице основаны на том, что
основание выполнено на грунте или на бетонном
полу. Если основание выполнено на жестком
бетонном полу, в толщину основания можно
включить толщину бетонного пола.
2. Если основание выполнено на бетонном полу,
необходимо сделать выемку, как показано на
рисунке. Важно сделать выемку дренажа
независимо от того, выполнено ли основание на
грунте или на бетонном полу (Выемка →
Канализация).
3. Состав бетонной смеси, цемент:1,песок:2,гравий:
3, и является стандартным; стальные прутки J10
должны вводиться с интервалом 300 мм. Край
бетонного основания необходимо спланировать.
