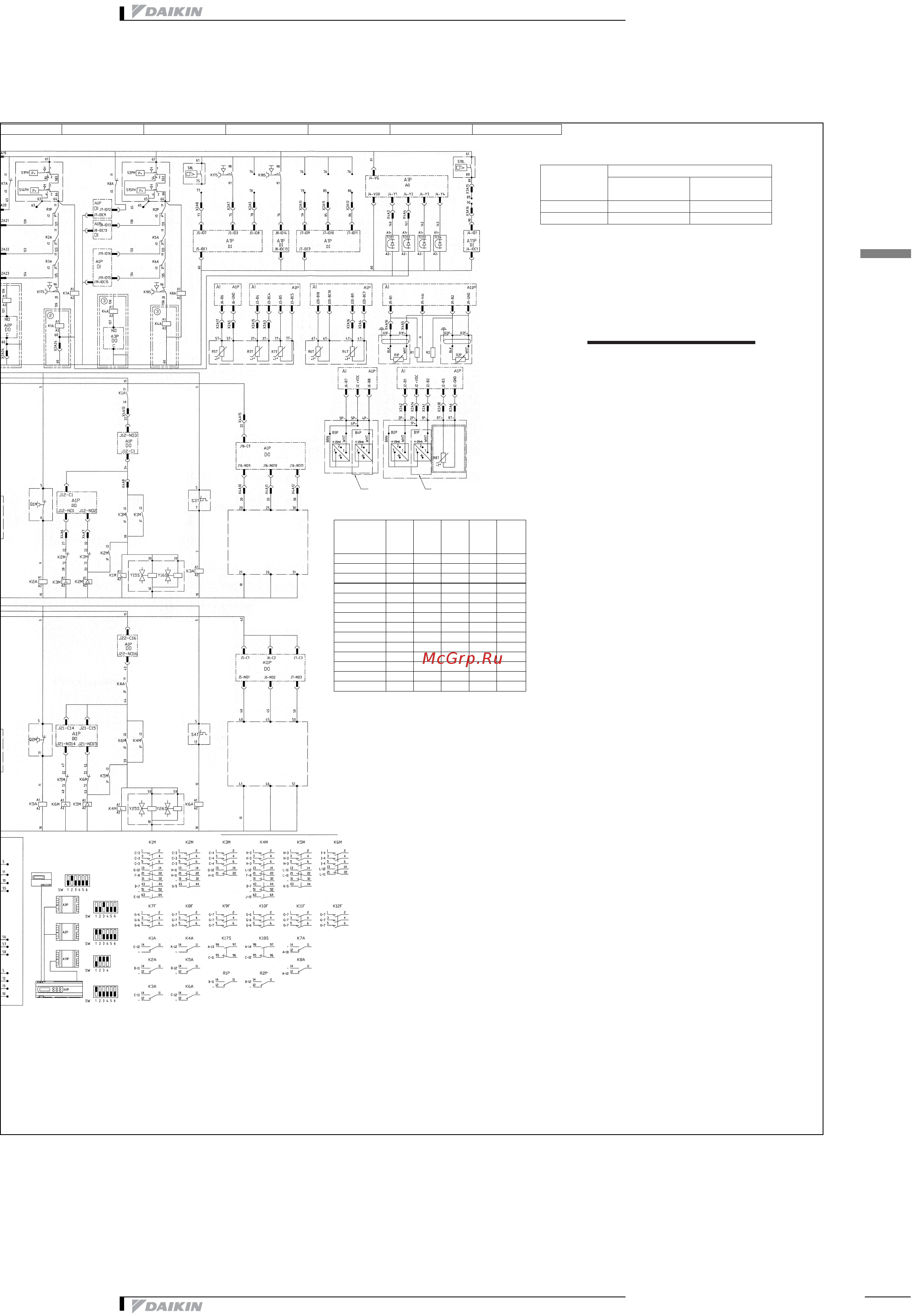

9 Монтажная схема
9 - 1 Монтажная схема
Местная поставка
Невозм. как доп.
функция
Возм. как доп.
функция
Обязат.###
Необязат. ∗∗∗
Y16S,Y26S Электромагнитный клапан линии для жидкости контур 1, контур 2
Y15S,Y25S Клапан впрыска жидкости компрессора контур 1, контур 2
Y11S,Y21S Ступень 12% мощности для компрессора контур 1, контур 2
Y1E,Y2E Электронный расширительный клапан контур 1, контур 2
X2A,X3A,X4A Соединитель 24, 20, 16 полюсный, с основной клеммной коробкой
V2C-V5C Феррит для EEV
V1F Фильтр для EEV
V1** Волтьметр дляконтур 1-2
TR2 Контроллер питания трансформатора + цифровые входы
TR1 Цепь управления трансформатора
TCO1..TCO4 Оптопара (Аналогово-цифровой сигнал)
S14PH,S15PH Реле высокого давления контур 1, контур 2
S13S ## Главный выключатель
S9L,S11L # Замыкающийся контакт при работе насоса
S8L,S10L Реле протока контур 1, контур 2
S6S,S10S ∗
S11S,S12S
Конфигурируемый переключатель для функции дистанционного
управления (дист. пуск-останов, двойное заданное значение,
включение/выключение ограничения мощности 1/2/3/4)
S5E Кнопка аварийного останова
S3T,S4T Устройство термической защиты на выпуске контур 1, контур 2
S1PH,S2PH Реле высокого давления контур 1, контур 2
R9T,R10T EEV Датчик температуры для контура 1 (A2P), контур 2 (A3P)
R8T Датчик температуры воды на выходе испарителя
DICN
R7T Датчик температуры смеш. воды на выходе
R6T Датчик температуры воды на выходе испарителя контур 2
R5T Датчик температура наружного воздуха
R4T Датчик температуры воды на выходе испарителя контур 1
R3T Датчик температуры воды испарителя на входе испарителя
R1P,R2P Стандартный контроллер последовательности фаз контур 1, контур 2
R1F,R2F Сопротивление цепи обратной связи для контура 1, контур 2
R1,R2 Дополнительное сопротивление для цепи обратной связи
Q1M,Q2M
Устройство термической защиты двигателя компрессора контур 1,
контур 2
Q21F-Q26F Цепь устройства термической защиты для двигателя вентилятора 2
Q11F-Q16F Устройства термической защиты для двигателя вентилятора контур 1
PE Основная клемма заземления
M1S,M2S
Бесступенчатое регулирование мощности для контура 1
компрессора, контур
M1C,M2C Двигатель компрессора контур 1, контур 2
M21F-M26F Двигатели вентилятора контур 2
M11F-M16F Двигатели вентилятора контур 1
K7A,K8A
Дополнительное реле для средств безопасности Высокое давление
контур 1, контур 2
K3A,K6A
Дополнительное реле устройства термической защиты на
выпуске контур 1, контур 2
K2A,K5A
Дополнительное реле устройства термической защиты двигателя
компрессора контур 1, контур 2
K1A,K4A Дополнительное реле для средств безопасности контур 1, контур 2
K17S,K18S Реле максимального тока для контура 1, контур 2
K9F,K12F Контактор вентилятора для контура 1, контур 2
K8F, K11F Контактор вентилятора для контура 1, контур 2
K7F,K10F Контактор вентилятора для контура 1, контур 2
K3M,K6M
Контактор ′звезды′ для контур 1, контур 2
K2M,K5M Контактор ′треугольника′ для контур 1, контур 2
K1M,K4M Линейный контактор для контур 1, контур 2
J12..J18
J21,J22
Цифровый выход
J5,J7,J8,J19 Цифровой вход
J4 Аналоговый выход
J2,J3,J6,J20 Аналоговый вход
J11,J23 подсоединение
J1 Электропитание
H5P,H6P ∗ Переменный выход
H4P ∗ Индикатор работы компрессора 2
H3P ∗ Индикатор работы компрессора 1
H2P ∗ Индикатор аварийной сигнализации
H1P ∗ Индикатор общего режима работы
F12B,F13B
Плавкий предохранитель для контура 1 двигателей вентилятора, контур
2
F10S,F11S
Автоматические выключатели с плавкими предохранителями для
контура 1, контура 2
F9B Плавкий предохранитель для вторичной обмотки TR2
F8U Плавкий предохранитель защиты от перенапряжения для A1P
F8B Плавкий предохранитель для привода EEV
F7B Плавкий предохранитель для вторичной обмотки TR1
F6B Плавкий предохранитель для первичной обмотки TR1
F1R,F2R
Плавкие предохранители для стандартного контроллера
последовательности фаз контур 1, контур 2
F21U..F23U # Главные предохранители
F11U..F13U # Главные предохранители
F1U,F2U,F3U # Главные предохранители
E1HC,E2HC Обогреватель картера, компрессор контур 1, контур 2
C11,C21 Конденсатор для регулирования мощности
B3P,B6P Датчик низкого давления для контура 1 (A2P), контур 2 (A3P)
B2P,B5P Датчик высокого давления для контура 1, контур 2
B1P,B4P Датчик низкого давления для контура 1, контур 2
A11P Контроллер платы расширения
A2P,A3P Привод PCB-EEV, контур 1, контур 2
A1P PCB пульта управления
A1,A2 ∗∗ Трансформатор тока / амперметр, контур 1, контур 2
J12 (C1-NO1): Звезда компрессора C1
J12 (C1-NO2): Треугольник компрессора
C1
J12 (C1-NO3): Компрессор ВКЛ C1
J13 (C4-NO4): 12% C1
J13 (C4-NO5): - -
J13 (C4-NO6): - -
J14 (C7-NO7): Аварийный сигнал
J15 (C8-NO8): Насос
J16 (C9-NO9): Ступень скоростей
вентилятора 1 из C1
J5 (ID8-IDC1):
J7 (ID9-IDC9):
J7 (ID10-IDC9):
J7 (ID11-IDC9):
Двойное заданное значение / Дистанционный переключатель
ВКЛ/ВЫКЛ /
включение/выключение ограничения мощности 1/2/3/4
Краткое описание переменных цифровых выходов DO 1-2:
J17 (C12-NO12):
J18 (C13-NO13):
2-й насос испарителя / Общий режим работы / 100%
Мощность /
Естественное охлаждение
Краткое описание переменного аналогового входа AI 1
J2 (B3-GND):
Сигнал заданного значения 0-1V/0-10V/0-20mA/4-20mA
(только автономный блок или Подчиненный 1)
/ DICN, датчик температуры воды на выходе испарителя
(только Главный)
Цифровый выход
Предохранители +
защита от
максимального
тока
L 340
L 170M
L 170C
L 400
L 240M
L 170C
L 480
L 240M
L 240C
L 500
L 260M
L 240C
L 540
L 260M
L 260C
F11U,F12U,F13U 3x200gL 3x250gL 3x250gL 3x250gL 3x250gL
F21U,F22U,F23U 3x200gL 3x200gL 3x250gL 3x250gL 3x250gL
F1U,F2U,F3U 3x300gL 3x355gL 3x500gL 3x500gL 3x500gL
F1R,F2R 3x1A 3x1A 3x1A 3x1A 3x1A
F6B 2x4A 2x4A 2x4A 2x4A 2x4A
F7B 4A 4A 4A 4A 4A
F8B 2A 2A 2A 2A 2A
F8U 2A 2A 2A 2A 2A
F15U,F16U 2A 2A 2A 2A 2A
F9B 2x1A T 2x1A T 2x1A T 2x1A T 2x1A T
F10S 3x160gL 3x224gL 3x224gL 3x224gL 3x224gL
F11S 3x160gL 3x160gL 3x224gL 3x224gL 3x224gL
K17S 70 110 110 115 115
K18S 70 70 110 110 115
- Рекомендуемые плавкие предохранители gL/gG
(также допускается aM ) в соответствии со
стандартом IEC 269-2
(F1U, F2U, F3U = gL/gG, F4U, F5U = gL/gG)
(F11U, F12U, F13U = gL/gG, F21U, F22U, F23U = gL/gG)
F12B, F13B: В зависимости от используемого
контактора и вентиляторов
(14) ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
N OP52 = Главный выключатель
N OP57 = Амперметр, вольтметр
(13)
Переменный
вход 1
Переменный
вход 2
10 11 12 13 14 15 16
Переменный
вход 4
Переменный
вход 3
Краткое описание переменных цифровых входов DI
1-2-3-4:
(16) Соединение между PCB и положение перемычек и
микропереключателей клемм пользователя для
дистанционного управления.
ВсистемеDICN действителен только для главного блока.
Подчиненные блоки см. в инструкциях по установке.
Клемма пользователя
для дистанционного
управления
АДРЕС =2
Микропереключатель
ВКЛ
ВЫКЛ
АДРЕС =1
Микропереключатель
ВКЛ
ВЫКЛ
н
а
J16 (C9-NO10): Ступень скоростей вентилятора
2 из C1
J16 (C9-NO11): Ступень скоростей вентилятора
3 из C1
J17 (C12-NO12): Перемен.DO1
J18 (C13-NO13): Перемен.DO2
J21 (C14-NO14): Звезда компрессора C2
J21 (C15-NO15): Треугольник компрессора C2
J22 (C16-NO16): Компрессор ВКЛ C2
J22 (C16-NO17): 12% C2
J22 (C16-NO18): - -
коробки
ство проводов
б
еле между
ной коробкой
п
рессора 1 и
н
ой клеммной
к
оробкой
EKCLWS: только для DICN и
главного блока
АДРЕС =1
Микропереключатель
ВКЛ
ВЫКЛ
(15) Примечание для элементов
управления и основной клеммной
коробки
a) Только для EWLD170 Контуры
b) Только для EWLD240..260 Контуры
c) Только для EWLD260 Контуры
Примечания 15: a-Главн.
Примечания 15: b-Ctrl
Примечания 15: a-Ctrl
Примечания 15:
a-Ctrl
Примечания 15:
a-Главн.
АДРЕС =4
Микропереключатель
ВКЛ
ВЫКЛ
АДРЕС =3
Микропереключатель
ВКЛ
ВЫКЛ
