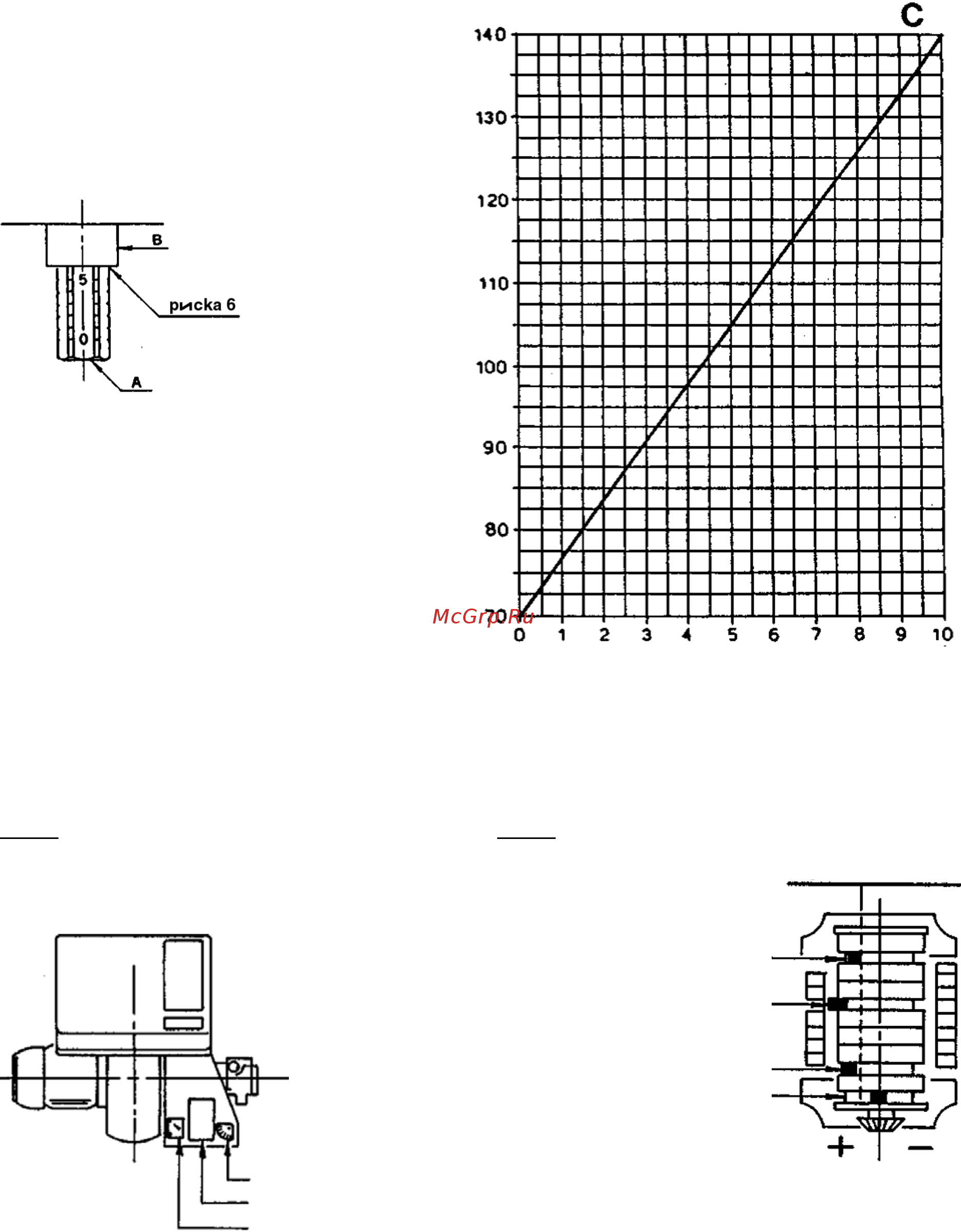

НАСТРОЙКА ГОЛОВКИ ГОРЕЛКИ
• Наконец, в зависимости от
максимального расхода вычислите по
графику С настройку головки горелки.
Для регулировки поворачивайте винт А
до тех пор, пока риска, рассчитанная по
диаграмме, не совпадет с краем гильзы В.
кг/час
Регулировка головки (№ риски)
РЕГУЛИРОВКА ВОЗДУШНЫХ ЗАСЛОНОК
Регулировка заслонок каждый раз производится в зависимости от требуемого расхода
топлива.
Рис. 3
MV2 – черный рычажок
ST3 – красный рычажок
ST2 – оранжевый рычажок
0 – голубой рычажок
Черный рычажок
должен быть перед
оранжевым рычажком
Рис. 2
Сектор А заслонки 1-й ступени
Сервопривод открывания заслонок 2-й и 3-й
ступеней
Стрелка-указатель заслонок 2-й и 3-й ступеней
открывание закрывание
На рисунке 2 показано расположение воздушных заслонок.
На рисунке 3 показано расположение эксцентриков внутри сервопривода.
