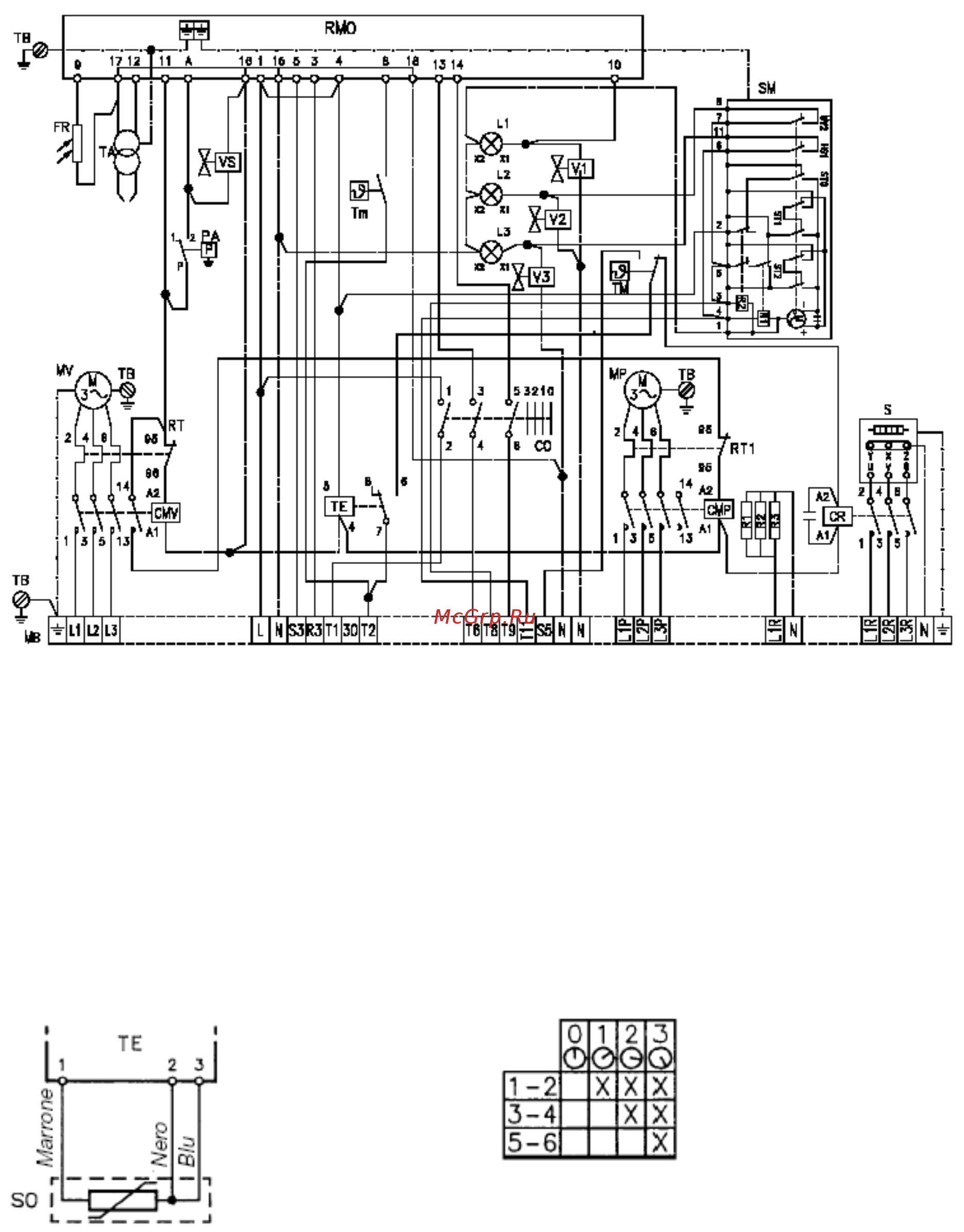

9. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
(выполняется на заводе)
ПОДКЛЮЧЕНИЕ К КЛЕММНИКУ СМОТРИ НА СТРАНИЦЕ 6
СМР: пускатель двигателя насоса
CMV: пускатель двигателя вентилятора
CR: пускатель ТЭНа
СО: переключатель
FR: фотосопротивление
L1, L2, L3: сигнальные лампы 1-й, 2-й, 3-й ступени
MB: клеммник горелки
MР: двигатель насоса
MV: двигатель вентилятора
RT: реле тепловой защиты CMV
RT1: реле тепловой защиты CMР
R1, R2, R3: ТЭН держателя форсунки, насоса и блока клапанов
SM: серводвигатель
RMO: автомат горения
S: бак предварительного нагревателя
SO: датчик температуры РТ100
ТА: трансформатор розжига
ТВ: заземление горелки
ТЕ: терморегулятор
ТМ: термостат максимальной температуры
Tm: термостат минимальной температуры
V1: клапан 1-й ступени
V2: клапан 2-й ступени
V3: клапан 3-й ступени
VS: предохранительный клапан
Соединение датчика температуры с
терморегулятором
Схема коммутации
6
