Riello PRESS 140 T/N ECO t.l. [11/15] Воздушный прессостат

Регулирование заслонок

1-я ступень: настройка осуществляется вручную с помощью сектора (А рисунок 2)

2-я и 3-я ступени: настройка осуществляется с помощью цветных рычажков на моторчике

(рисунок 3).

Голубой рычажок:

не требуется никакой регулировки

На заводе он устанавливается по вертикальной оси сервопривода. Он

служит для удержания заслонок 2-й и 3-й ступеней в закрытом положении

во время работы на 1-й ступени и во время остановки. Не поворачивайте

рычажок вправо (знак -), чтобы заслонки не задевали друг за друга. При

переводе его влево (знак +), сервопривод займет положение, как при

переходе со 2-й ступени на 1-ю или во время остановки.

Оранжевый рычажок:

задает положение заслонок на 2-й ступени и настраивается как для

открывания, так и для закрывания

Красный рычажок: задает положение заслонок на 3-й ступени и настраивается как для

открывания, так и для закрывания

Черный рычажок: управляет открыванием топливным клапаном 2-й ступени. Всегда должен

идти перед оранжевым рычажком.

Управление клапаном 3-й ступени автоматически производится одним из

эксцентриков, находящихся рядом с красным рычажком.

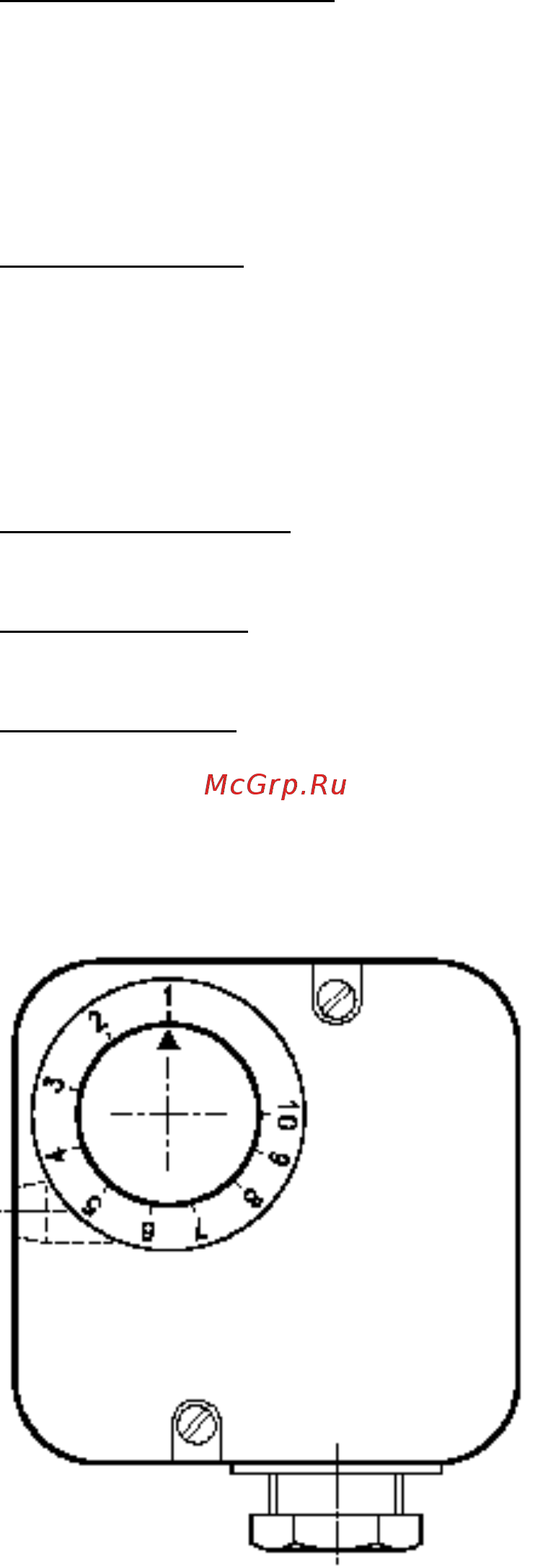

ВОЗДУШНЫЙ ПРЕССОСТАТ

Регулировку воздушного прессостата

следует производить после всех других

настроек горелки. При работе горелки на

минимальной мощности следует плавно

вращать регулировочную ручку по часовой

стрелке до момента блокировки горелки. Затем

следует повернуть регулировочную ручку в

обратную сторону (против часовой стрелки) на

значение соответствующее 20% от величины

давления, при котором горелка ушла в

блокировку. Если горелка продолжает

блокироваться поверните ручку еще немного

против часовой стрелки.
