5
Уровень шума

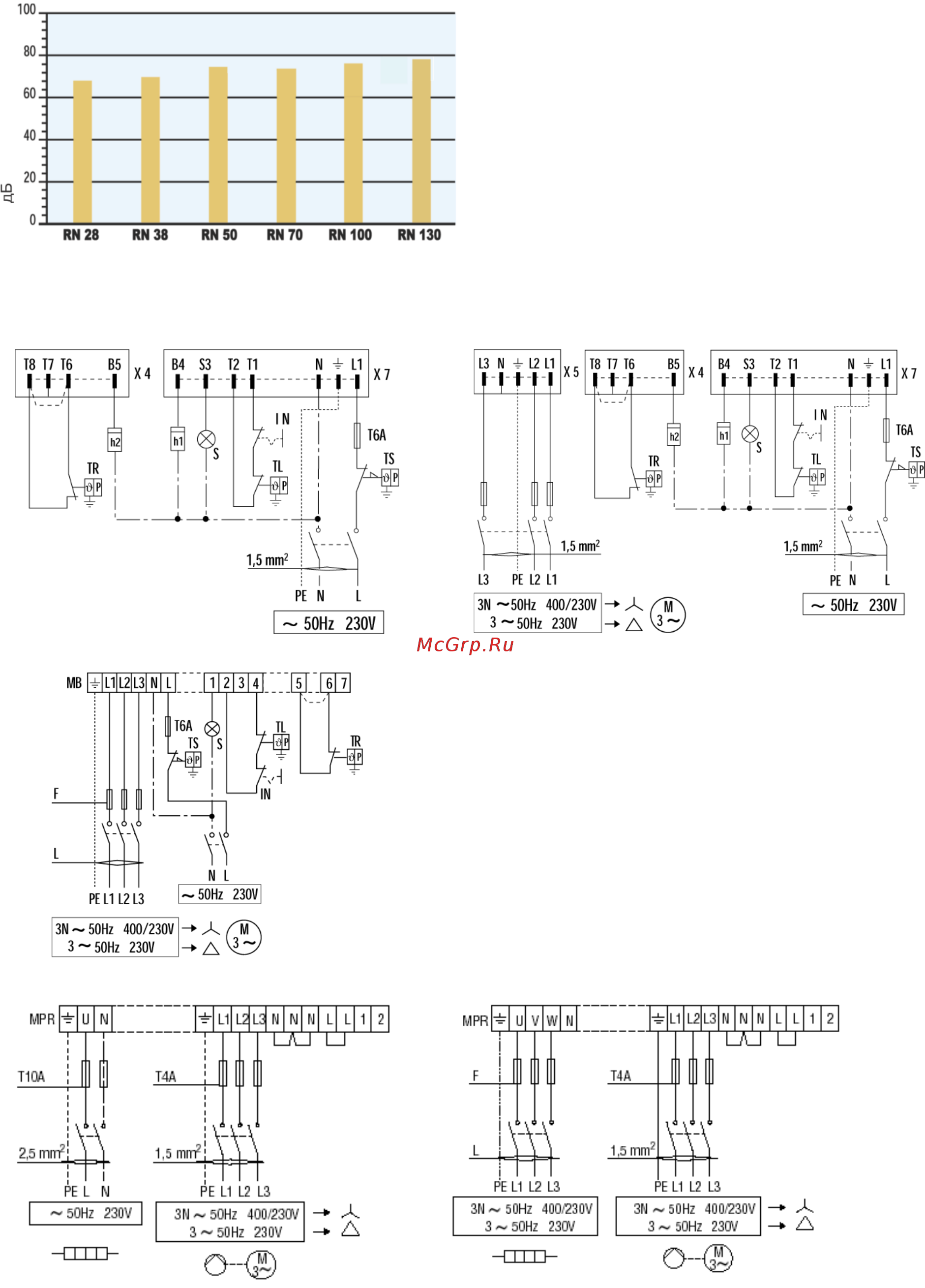

Электрические подключения
RN 28 RN 38 – 50
RN 70 – 100 – 130
X4 – Четырехконтактный разъем
X5 – Пятиконтактный разъем
X7 – Семиконтактный разъем
X - Разъем для соединения горелки и BAG
MPR – Клемная колодка для подсоединения подогревателя
h1 – Счетчик часов работы первой ступени
h2 – Счетчик часов работы второй ступени
TL – Предельный термостат
TR – Регулирующий термостат
TS – Термостат безопасности
S - Световой сигнализатор блокировки горелки
IN – Тумблер ручного включения горелки
F - Плавкий предохранитель (смотри
таблицу )
L - Сечение питающего кабеля (смотри таблицу )
BAG 40 BAG 50
Содержание
- Rn 100 342 684 1140 1
- Rn 130 456 912 1481 1
- Rn 28 114 228 342 1
- Rn 38 136 237 456 1
- Rn 50 171 342 570 1
- Rn 70 228 456 798 1
- Артикул наименование мощность квт 1
- Двухступенчатые 1
- Диаграммы рабочих областей 1
- Мазутные горелки _______________________________ 1
- Серия rn 1
- Функциональные характеристики 1
- Базовые условия температура 20 с давление 1013 5 мбар высота над уровнем моря 0 метров уровень шума был измерен в котельной на расстоянии 1 метра от горелки 2
- Испытательные условия соответствуют испытательные условия соответствуют температура 20 с давление 1013 5 мбар высота над уровнем моря 0 метров 2
- Рабочий диапазон при работе на 1 й ступени рабочий диапазон при работе на 1 й ступени 2
- Реальный рабочий диапазон для подбора горелки 2
- Технические характеристики 2
- E при 50 3
- Гибкие топливные шланги 2шт теплоизоляция для топливных шлангов штуцеры для гибких топливных шлангов 2шт теплоизолирующая прокладка для фланца горелки 1шт винты для крепления фланца горелки к котлу 4шт кабельные сальники 3 для rn 28 4 для rn 38 50 инструкция по монтажу и эксплуатации 1шт спецификация запасных частей 1шт внимание форсунки не входят в комплект поставки и заказываются отдельно в соответствие с мощностью на которой планируется использовать горелку см раздел дополнительные принадлежности примечание топливный шкаф bag входит в комплект поставки горелки и дополнительно не заказывается 3
- Гидравлическая схема подачи топлива 3
- Максимальная вязкость используемого топлива не должна превышать 20 3
- С в грелках серии rn осуществлено разделение гидравлической и механической частей горелки гидравлическая часть отвечающая за подготовку и перекачку топлива вынесена в отдельно стоящий топливный шкаф bag благодаря этому обеспечивается легкость монтажа и обслуживания горелки выпускается три типоразмера топливных шкафа bag 40 для горелки rn 28 bag 50 для горелок rn 38 50 bag 130 для горелок rn 70 100 130 использование топливного шкафа bag с горелками серии rn является необходимым и обязательным условием 3
- Стандартная комплектация 3
- Выбросы вредных веществ 4
- Подача воздуха для горения 4
- Размеры факела горелки 4
- Режим работы горелки режим работы горелки 4
- Bag 40 bag 50 5
- Rn 28 rn 38 50 5
- Rn 70 100 130 rn 70 100 130 5
- Уровень шума 5
- Электрические подключения электрические подключения 5
- Bag 130 6
- В таблице приведены сечения питающего кабеля и типы плавких предохранителей которые необходимо использовать с горелками серии rn и топливными шкафам серии bag 6
- Габаритные размеры и вес 6
- Дополнительные принадлежности 7
- Угол распыления 60 7
- Упаковка 7
- Фланец для установки горелки на котел 7
- Форсунки 7
