Riello RN 38 [6/7] Габаритные размеры и вес

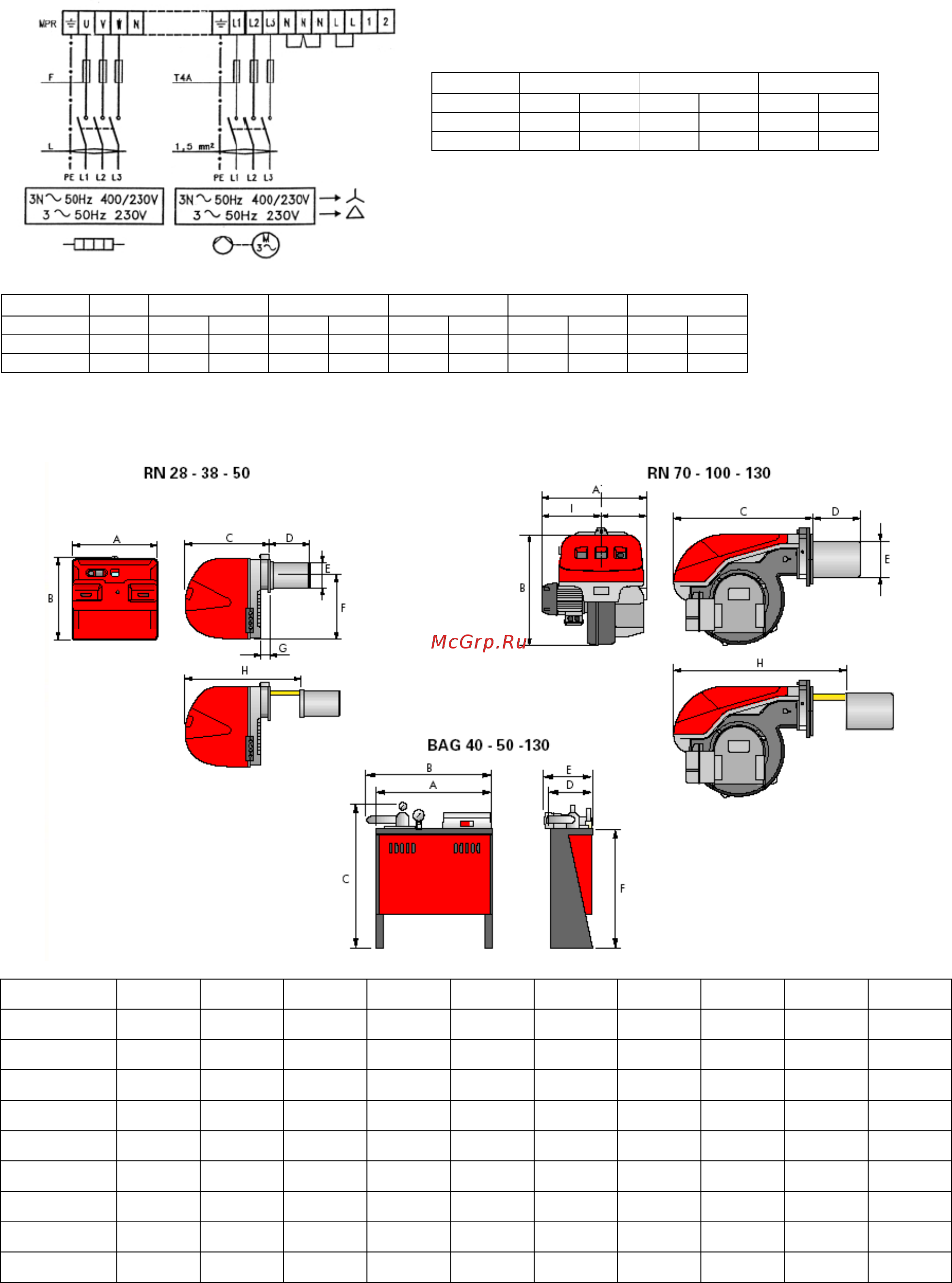

![Riello RN 38 [6/7] Габаритные размеры и вес](/views2/1662206/page6/bg6.png)
6
BAG 130
В таблице приведены сечения питающего кабеля
и типы плавких предохранителей, которые необходимо
использовать с горелками серии RN и топливными
шкафам серии BAG.
Модель
BAG 40 BAG 50 BAG 130
230 В 400 В 230 В 400 В 230 В 400 В
F A Т6 Т6 Т10 Т6 Т12 Т6
L мм
2
2,5 2,5 2,5 2,5 4 1,5
Модель
RN 28 RN 38 RN 50 RN 70 RN 100 RN 130
230 В 230 В 400 В 230 В 400 В 230 В 400 В 230 В 400 В 230 В 400 В
F A Т6 Т6 Т6 Т6 Т6 Т10 Т6 Т16 Т10 Т16 Т10
L мм
2
1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5
Габаритные размеры и вес
Модель
A B C D E F G H I L
RN 28
476 474 468 265 166 352 52 730 - -
RN 38
476 474 468 265 166 352 52 730 - -
RN 50
476 474 468 265 166 352 52 730 - -
RN 70
511 555 680 310 189 430 - 951 296 215
RN 100
527 555 680 330 200 430 - 951 312 215
RN 130
553 555 680 330 220 430 - 951 338 215
BAG 40
680 763 780 276 324 650 - - - -
BAG 50
680 763 780 276 324 650 - - - -
BAG 130
680 763 780 276 324 650 - - - -
