Riello RN 38 [7/7] Дополнительные принадлежности

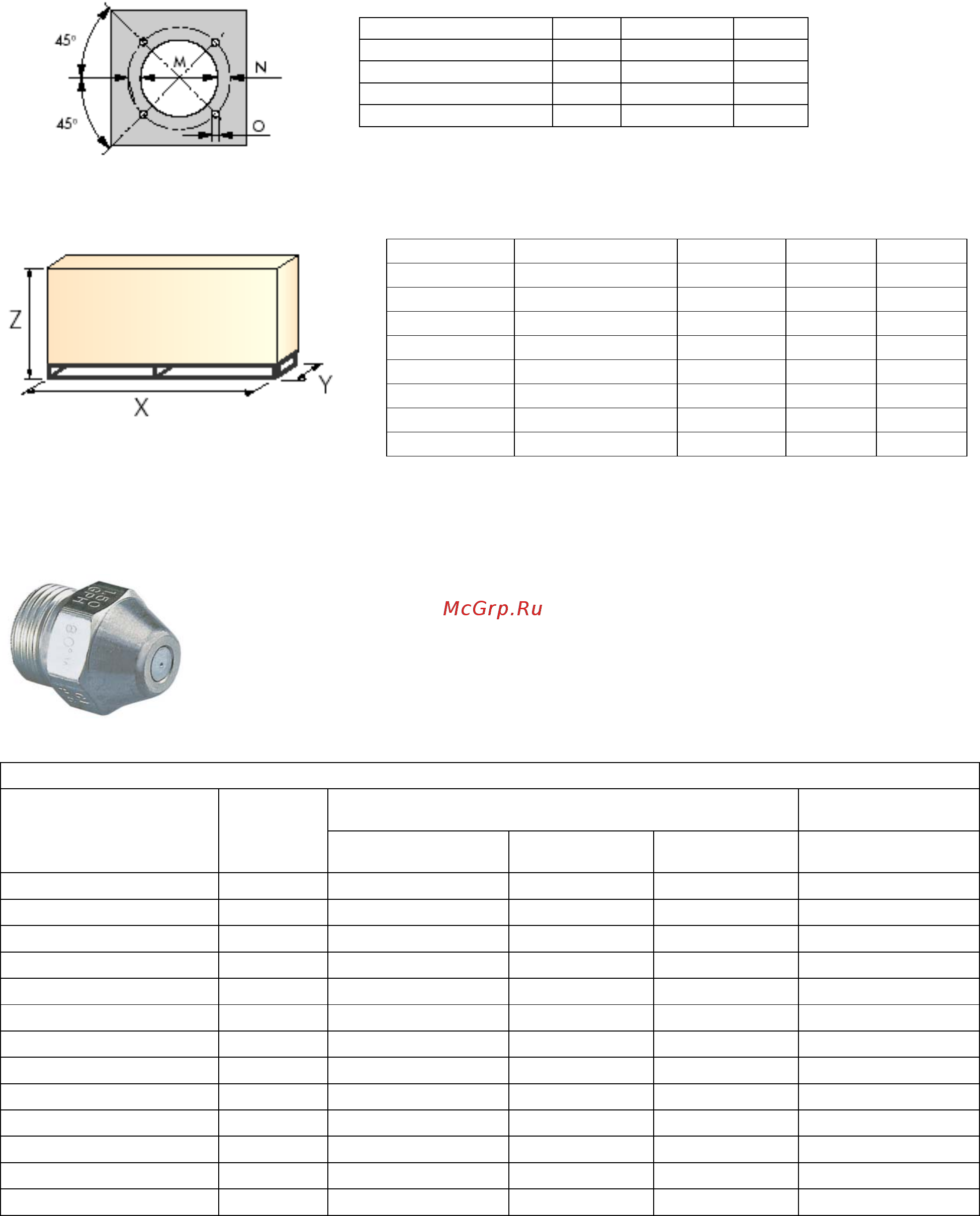

![Riello RN 38 [7/7] Дополнительные принадлежности](/views2/1662206/page7/bg7.png)
7
Фланец для установки горелки на котел
Модель
M N O
RN 28 – 38 - 50
170 224 M8
RN 70
200 275-325 M12
RN 100
210 275-325 M12
RN 130
230 275-325 M12
Упаковка
Модель
X Y Z кг
RN 28
1015 630 500 52
RN 38 - 50
1015 630 500 57
RN 70
1054 614 666 59
RN 100
1054 614 666 62
RN130
1054 614 666 65
BAG 40
824 859 394 62
BAG 50
824 859 394 67
BAG 130
824 859 394 69
Дополнительные принадлежности
Форсунки
Для работы горелок серии RN требуется установить две форсунки. Выбор
номинала форсунок определяется исходя из предполагаемой мощности горелки и
распределения этой мощности между 1-й и 2-й ступенью (обычно выбираются
форсунки одинакового номинала).
Форсунки не входят в стандартную комплектацию и заказываются
отдельно. В таблице указаны номиналы форсунок и расходы топлива через
них
при различных величинах давления на топливном насосе.
Угол распыления 60°
Расход топлива через форсунку (кг/час)
Горелка
Номинал
форсунки
GPH
При 20 бар При 23 бар При 25 бар Артикул
RN 28-38 2.00 12.0 12.9 13.5
3043121
RN 28-38-50 2.25 13.5 14.5 15.2
3043131
RN 38-50 2.50 15.0 16.0 16.9
3043141
RN 38-50 3.00 18.0 19.3 20.2
3043151
RN 50 -70 3.50 21.0 22.5 23.6
3043161
RN 50 -70 4.00 24.0 25.8 27.0
3043171
RN 70 4.50 26.9 29.0 30.3
3043181
RN 70 5.00 29.8 32.2 33.6
3043191
RN 70 6.00 35.8 38.6 40.4
3043211
RN 100 7.00 41.8 45.1 47.1
3043231
RN 100 8.50 50.8 54.7 57.3
3043262
RN 130 9.50 56.7 61.2 64.0
3043281
RN 130 10.50 62.7 67.6 70.7
3043301
Содержание
- Rn 100 342 684 1140 1
- Rn 130 456 912 1481 1
- Rn 28 114 228 342 1
- Rn 38 136 237 456 1
- Rn 50 171 342 570 1
- Rn 70 228 456 798 1
- Артикул наименование мощность квт 1
- Двухступенчатые 1
- Диаграммы рабочих областей 1
- Мазутные горелки _______________________________ 1
- Серия rn 1
- Функциональные характеристики 1
- Базовые условия температура 20 с давление 1013 5 мбар высота над уровнем моря 0 метров уровень шума был измерен в котельной на расстоянии 1 метра от горелки 2
- Испытательные условия соответствуют испытательные условия соответствуют температура 20 с давление 1013 5 мбар высота над уровнем моря 0 метров 2
- Рабочий диапазон при работе на 1 й ступени рабочий диапазон при работе на 1 й ступени 2
- Реальный рабочий диапазон для подбора горелки 2
- Технические характеристики 2
- E при 50 3
- Гибкие топливные шланги 2шт теплоизоляция для топливных шлангов штуцеры для гибких топливных шлангов 2шт теплоизолирующая прокладка для фланца горелки 1шт винты для крепления фланца горелки к котлу 4шт кабельные сальники 3 для rn 28 4 для rn 38 50 инструкция по монтажу и эксплуатации 1шт спецификация запасных частей 1шт внимание форсунки не входят в комплект поставки и заказываются отдельно в соответствие с мощностью на которой планируется использовать горелку см раздел дополнительные принадлежности примечание топливный шкаф bag входит в комплект поставки горелки и дополнительно не заказывается 3
- Гидравлическая схема подачи топлива 3
- Максимальная вязкость используемого топлива не должна превышать 20 3
- С в грелках серии rn осуществлено разделение гидравлической и механической частей горелки гидравлическая часть отвечающая за подготовку и перекачку топлива вынесена в отдельно стоящий топливный шкаф bag благодаря этому обеспечивается легкость монтажа и обслуживания горелки выпускается три типоразмера топливных шкафа bag 40 для горелки rn 28 bag 50 для горелок rn 38 50 bag 130 для горелок rn 70 100 130 использование топливного шкафа bag с горелками серии rn является необходимым и обязательным условием 3
- Стандартная комплектация 3
- Выбросы вредных веществ 4
- Подача воздуха для горения 4
- Размеры факела горелки 4
- Режим работы горелки режим работы горелки 4
- Bag 40 bag 50 5
- Rn 28 rn 38 50 5
- Rn 70 100 130 rn 70 100 130 5
- Уровень шума 5
- Электрические подключения электрические подключения 5
- Bag 130 6
- В таблице приведены сечения питающего кабеля и типы плавких предохранителей которые необходимо использовать с горелками серии rn и топливными шкафам серии bag 6
- Габаритные размеры и вес 6
- Дополнительные принадлежности 7
- Угол распыления 60 7
- Упаковка 7
- Фланец для установки горелки на котел 7
- Форсунки 7
