Riello RN 70 [11/23] Гидравлическое соединение рис 13
![Riello RN 70 [11/23] Гидравлическое соединение рис 13](/views2/1662216/page11/bgb.png)

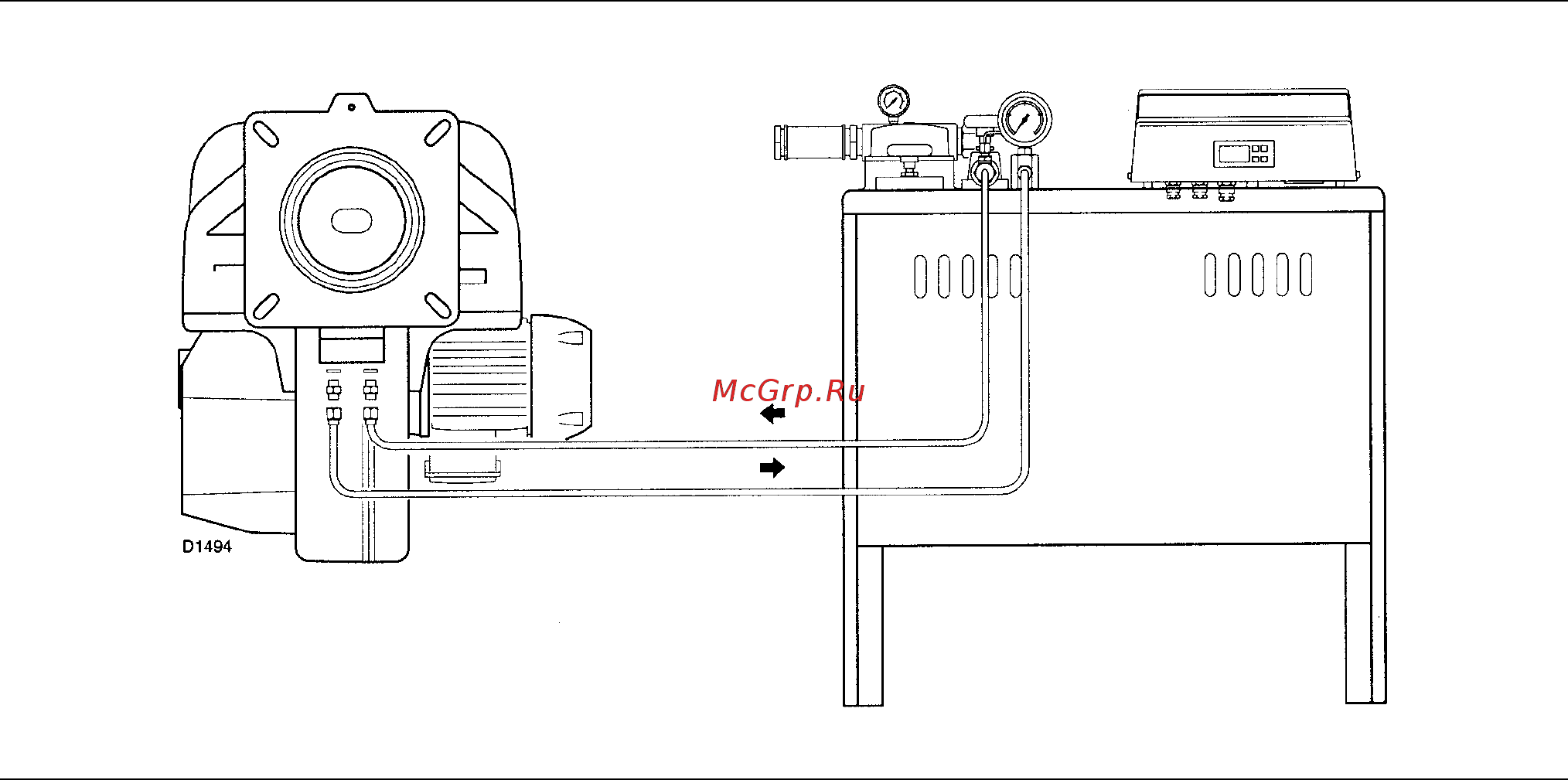

Рис. 13
ГИДРАВЛИЧЕСКОЕ СОЕДИНЕНИЕ (Рис. 13)
После соединения контура подачи топлива, с помощью гибких шлангов и штуцеров, которые входят в
комплект поставки, соедините горелку и блок подготовки топлива. Прямой и обратный трубопровод
перепутать невозможно, поскольку они имеют различную резьбу.
Трубки, соединяющие горелку и блок подготовки топлива – это специальные тефлоновые трубки,
выдерживающие высокую температуру и высокое давление. Рекомендуется заменять их каждые два
года. Их можно заменить и на жесткие трубки; в этом случае их необходимо будет защитить
теплоизоляцией.
Кроме того, если установлены жесткие трубки, то нельзя будет снять горелку; для проведения
технического обслуживания горелки, трубки необходимо будет отсоединить.
Блок для подготовки, подогрева и подачи топлива (BAG) можно установить дальше, чем это позволяют
стандартные гибкие трубки, входящие в комплект поставки. В этом случае установите жесткие
удлинительные трубки на блоке подготовки топлива (BAG) и наденьте на них теплоизоляцию (при этом
учитывайте тот факт, что при удлинении трубок на 1 метр, температура на форсунке уменьшается
приблизительно на 5°С, даже при хорошей теплоизоляции), поэтому в этом случае увеличьте
температуру, выставленную на электронном термостате.
Не рекомендуется устанавливать блок подготовки топлива дальше чем 2 метра от горелки.
11
