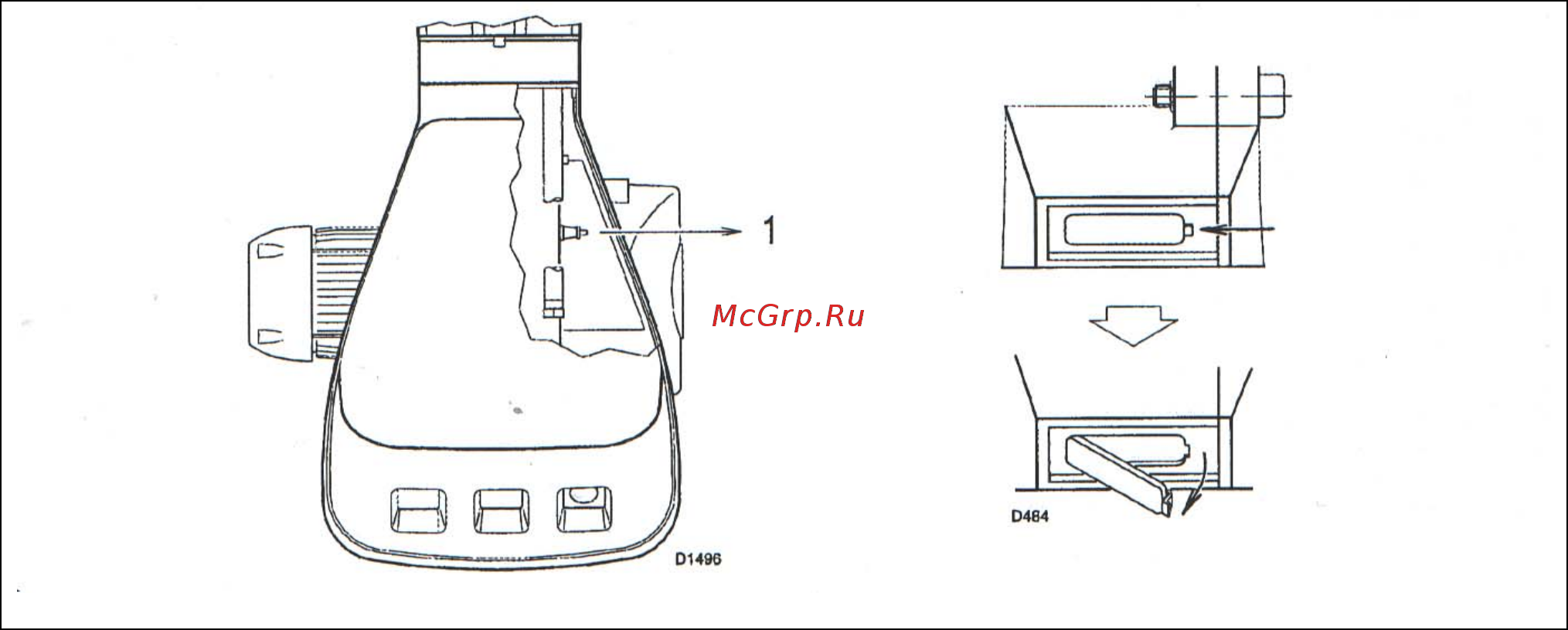

Рис. 27 Рис. 28
ПРОВЕРКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фильтры
Периодически поворачивайте ручки фильтров, расположенные на блоке обработки топлива BAG.
Минимум один раз в год вынимайте пластинчатый фильтр, для этого отвинтите 4 винта, слейте грязь,
которая накопилась в бачках, для этого выньте снизу пробку и прочистите все растворителем.
Когда фильтр (16) (рисунок 4) засорен, на манометре (2) (рисунок 4) падает давление. Если при
повороте ручки фильтра, давление не возвращается к исходному значению, выньте фильтрующий
элемент и прочистите его. Если давление все равно низкое, проверьте насос и вентиль
предварительной очистки (12) (Рис. 4). Этот вентиль, при работающей горелке, должен быть закрыт,
чтобы после предварительной очистки в обратный трубопровод горелки ничего не попало (эта трубка
должна охлаждаться медленно).
Вентилятор
Следите, чтобы внутри вентилятора и на его лопастях не накапливалась пыль: это уменьшает его
производительность по воздуху и, следовательно, появляются продукты сгорания, загрязняющие
окружающую среду.
Головка горелки
Следите, чтобы все элементы головки горелки были исправны, не были повреждены из-за высокой
температуры, не имели нагара и были правильно установлены.
Форсунки
Не чистите отверстие форсунки, их не рекомендуется даже открывать. Для экологического мазута
характерен быстрый износ.
После смены форсунок необходимо проверять горение.
Фотосопротивление (Рис. 27)
Очистите стекло от скопившейся пыли. Для того, чтобы вынуть фотосопротивление (1) (рисунок 27), с
силой потяните его наружу; оно держится только за счет давления.
Глазок пламени (Рис. 28)
При необходимости прочистите стекло.
Гибкие трубки
Срок службы смотри на странице 11.
ТЭНы для поддержания температуры
Насос, фильтр на всасывании, фильтр на нагнетании, вентиль предварительной чистки и блок с
форсунками нагреваются ТЭНами, которые регулируются автоматически.
Если топливо густое, то очень важно, чтобы вентиль предварительной чистки и вентили, расположенные
на блоке форсунок были всегда горячими. Поэтому, даже при длительных перерывах в работе, не
отключайте электропитание горелки, а остановите ее с помощью термостатов. Если же вы отключали
электропитание, то вновь подайте электропитание на горелку за полчаса до ее розжига.
