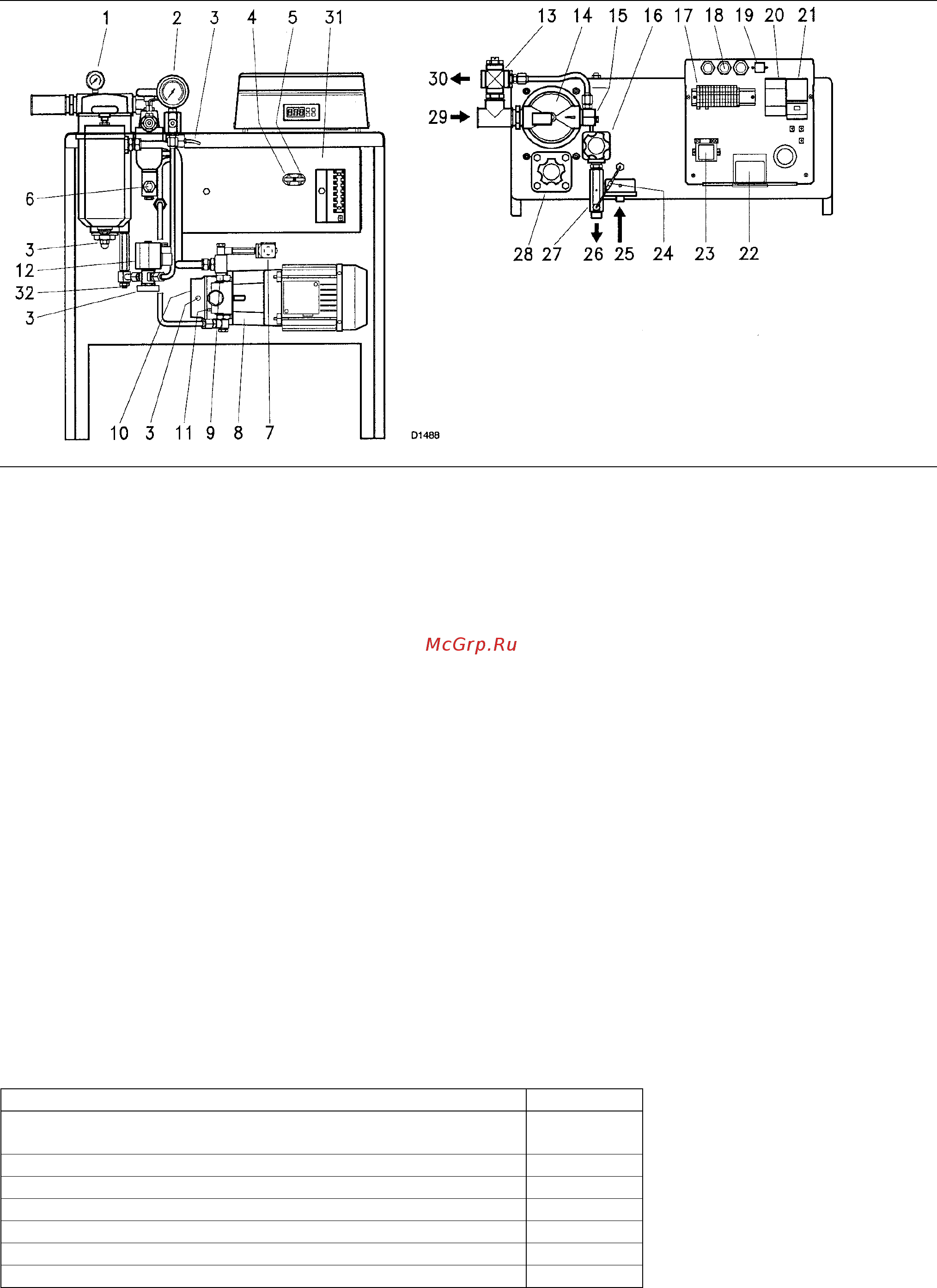

ОПИСАНИЕ БЛОКА ПОДГОТОВКИ ТОПЛИВА BAG (Рис. 4)
1 – Манометр на контуре подачи топлива
2 – Манометр давления распыления топлива
3 – Саморегулирующиеся ТЭНы для подогрева
фильтра на всасывании, фильтра на
нагнетании, вентиля и насоса
4 – Термостат максимальной температуры
5 – Термостат минимальной температуры
6 – Термостат максимальной температуры с
кнопкой ручного сброса
7 – Реле контроля давления в контуре,
управляющее работой горелки (настроено на 1
бар)
8 – Двигатель насоса
9 – Винт регулировки давления насоса
10 – Насос
11 – Штуцер замера давления насоса (1/8 дюйма)
12 – Нормально открытый вентиль для
предварительной чистки
13 – Регулятор давления в контуре
14 – Деаэратор
15 – Вентиль для выпуска газа из деаэратора.
Через него можно выпускать газ, даже если он
полностью закрыт; отвинтите его на ¼ оборота,
если газ плохо выходит
16 – Фильтр на нагнетании
17 – Клеммная колодка
18 – Отверстие для проводов
19 – Штекер для электрического соединения
блок подготовки топлива/горелка
20 – Пускатель для управления ТЭНами бака
21 – Пускатель с тепловым реле для управления
двигателя насоса
22 – Электронный термостат
23 – Трансформатор электронного термостата
24 – Датчик температуры Pt 100
25 – Обратный трубопровод, идущий от горелки
26 – Нагнетающий трубопровод, идущий к
горелке
27 – Обратный клапан
28 – Фильтр на всасывающем трубопроводе
насоса
29 – нагнетание от контура подачи топлива (1
дюйм)
30 – Обратный трубопровод, идущий к контуру
подачи топлива (3/4 дюйма)
31 – Бак для предварительного подогрева
32 – Регулировка давления предварительной
очистки (на заводе выставлено значение 5
бар).
КОМПЛЕКТУЮЩИЕ КОЛ-ВО
Топливные шланги для соединения горелка/блок
подготовки топлива (L = 1,3 метра)
2
Изоляция для гибких топливных шлангов 1
Штуцеры для гибких топливных шлангов 2
Экран теплоизоляции 1
Винты для крепления фланца горелки к котлу: М12 х 35 4
Руководство по эксплуатации 1
Каталог запчастей 1
