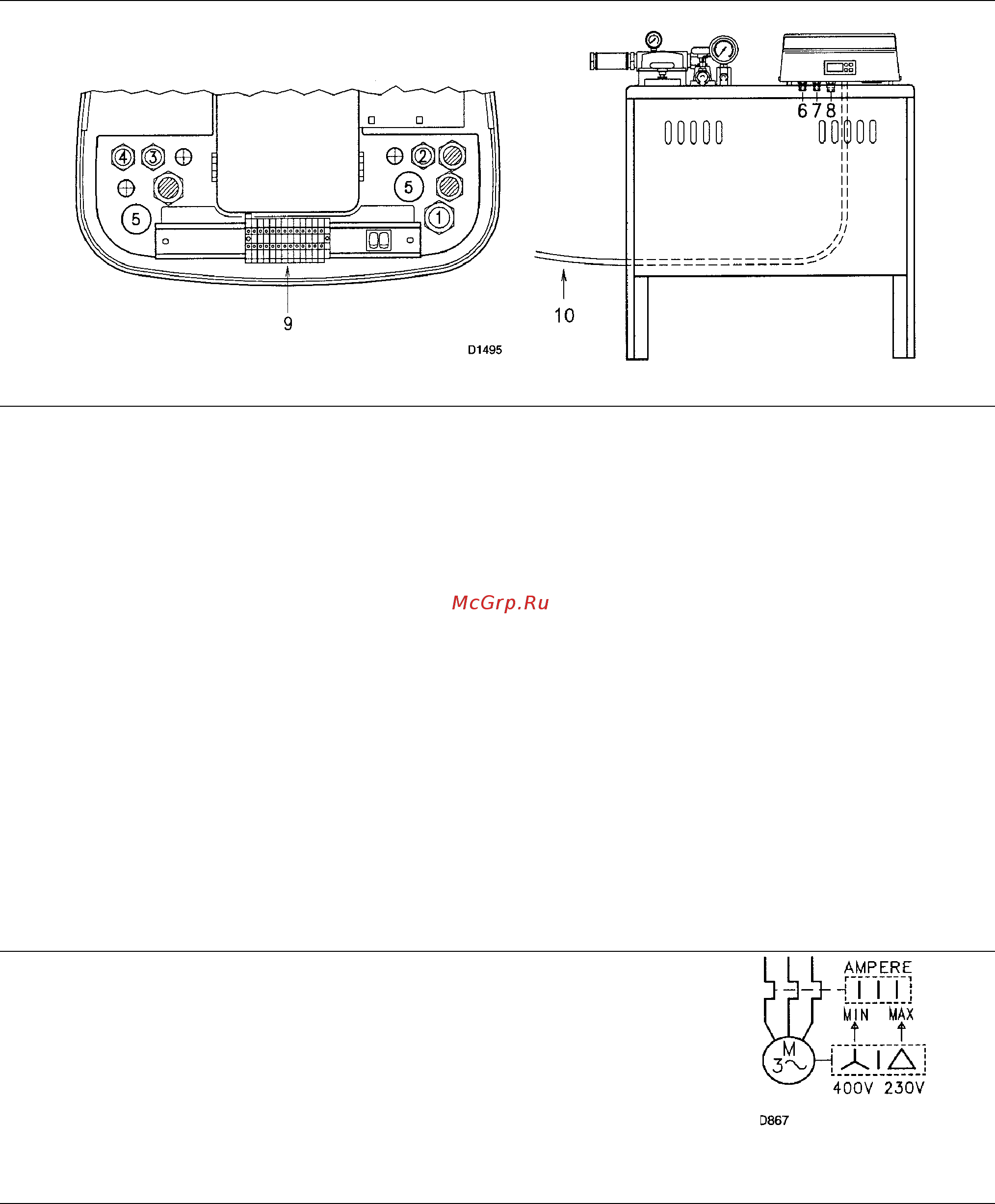

Рис. 17
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ (Рис. 17)
выполняемые монтажной организацией
используйте гибкий кабель, удовлетворяющий стандарту EN 60 335-1:
• если внешняя изоляция из ПВХ, то тип провода не хуже чем H05 VV-F
• если внешняя изоляция из резины, то тип провода не хуже чем H05 RR-F
Все провода, которые подходят к клеммнику (9) горелки необходимо пропустить через отверстие,
которое для них предусмотрено.
На обратной стороне блока подготовки топлива находятся отверстия для проводов, которые идут к
ТЭНам и двигателю насоса.
Присоедините провод (10) (рисунок 17) (длина провода L = 2 метра) к вилке, которая находится на
задней стороне блока подготовки топлива.
Пример:
1 – Pg 13,5 трехфазное питание
2 – Pg 9 дистанционное управление TR
3 – Pg 11 дистанционное управление TL
4 – Pg 11 однофазное питание
5 – Pg 13,5 свободный патрубок
6 – Pg 11 свободный патрубок
7 – Pg 11 питание двигателя насоса
8 – Pg 13,5 питание ТЭНов
НАСТРОЙКА РЕЛЕ ТЕПЛОВОЙ ЗАЩИТЫ (Рис. 18)
Защищает двигатель от сгорания, в случае сильного увеличения
потребляемого тока, вызванного пропаданием одной из фаз.
• если двигатель подключен на звезду, 400 Вольт, переключатель
устанавливается в положение “MIN”.
• если двигатель подключен на треугольник, 230 Вольт,
переключатель устанавливается в положение “MАХ”.
Даже если на шкале реле тепловой защиты нет потребляемого тока,
который соответствует потреблению двигателя при 400 Вольт, которое
выбито на табличке на самом двигателе, его защита обеспечивается все
равно.
Рис. 18
ЗАМЕЧАНИЕ
• Горелка выходит с завода, подготовленная для двухступенчатого режима работы и,
следовательно, ее необходимо подключить к устройству дистанционного управления TR, чтобы
оно управляло работой вентиля V2. Если же вы хотите, чтобы горелка работала в
одноступенчатом режиме (работает на полную мощность – совсем не работает), то вместо
устройства дистанционного управления TR вставьте мостик между клеммами 5 и 6 на клеммнике.
14
