КОМПЛЕКТ ДЛЯ ПРЕДВАРИТЕЛЬНОЙ ЦИРКУЛЯЦИИ ГУСТОГО ТОПЛИВА
Благодаря этому комплекту, который управляя предварительным подогревателем и насосом блока
подготовки топлива, позволяет поддерживать температуру топлива в пределах 70°С при выключенной
горелке.
Код для заказа: 3010174
Рис. 29

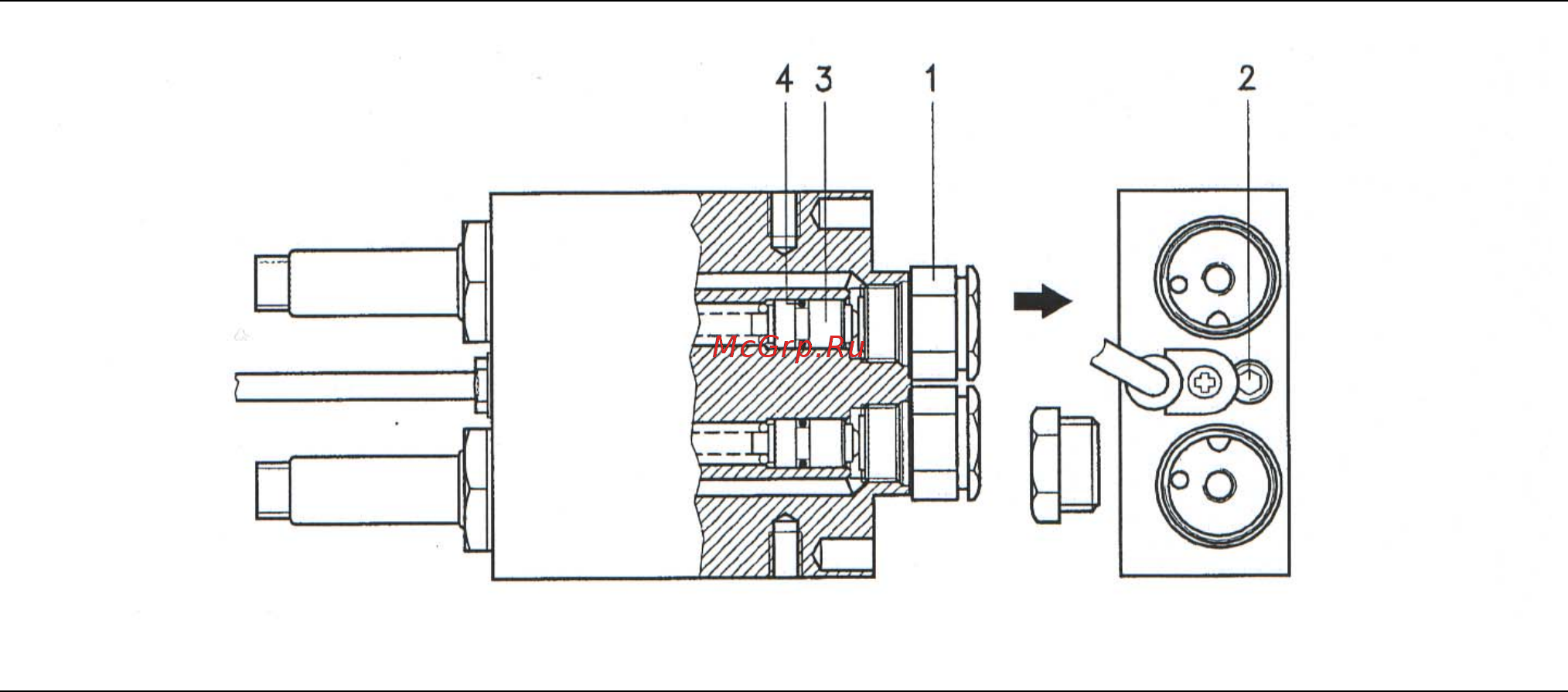

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЛОКА КЛАПАНОВ (Рис. 29)
Блок клапанов спроектирован таким образом, что его работоспособность можно восстановить.
Для восстановления работоспособности клапанного блока закажите Деталь код 3012493.
Замечание
Поршеньки со сферой (3) служат только для того, чтобы уменьшить перетекание горючего во время
остановок, которое вызвано испарением горючего, оставшегося в корпусе распылителя.
Если уплотнительные кольца (4) не обеспечивают герметичность и топливо попадает в камеры,
находящуюся за поршеньками (3), то они могут не открываться.
В случае крайней необходимости, в течение непродолжительного времени, можно работать и без этих
поршеньков.
Поршеньки вынимаются следующим образом:
- снимите суппорт форсунок (1), винт с внутренним шестигранником (2), продуйте сжатым
воздухом отверстие, которое находится за винтом (2): при этом будут вытолкнуты
сферические поршеньки (3);
- установите обратно все компоненты и винт (2).
