При включении котла происходит розжиг горелки, котел запускается и будет работать до тех пор, пока
не будет достигнута заданная температура.
Последующие пуски и остановки будут осуществляться автоматически, на основании установленного
значения температуры, не требуется какого-либо вмешательства в его работу.
Если аппарат не включается или работает неправильно, будет произведена «АВАРИЙНАЯ
ОСТАНОВКА», об этом просигнализирует красная «кнопка/световой индикатор», расположенная на
горелке и сигнальная лампа на панели управления.
После «АВАРИЙНОЙ ОСТАНОВКИ» подождите приблизительно 30 секунд перед запуском.
Для того, чтобы снова запустить котел нажмите «кнопку/световой индикатор» на горелке и подождите,
пока она не зажжется.
Если котел не включился, эту процедуру можно повторить максимум 2 – 3 раза
, после чего необходимо
вызвать обслуживающую организацию RIELLO.

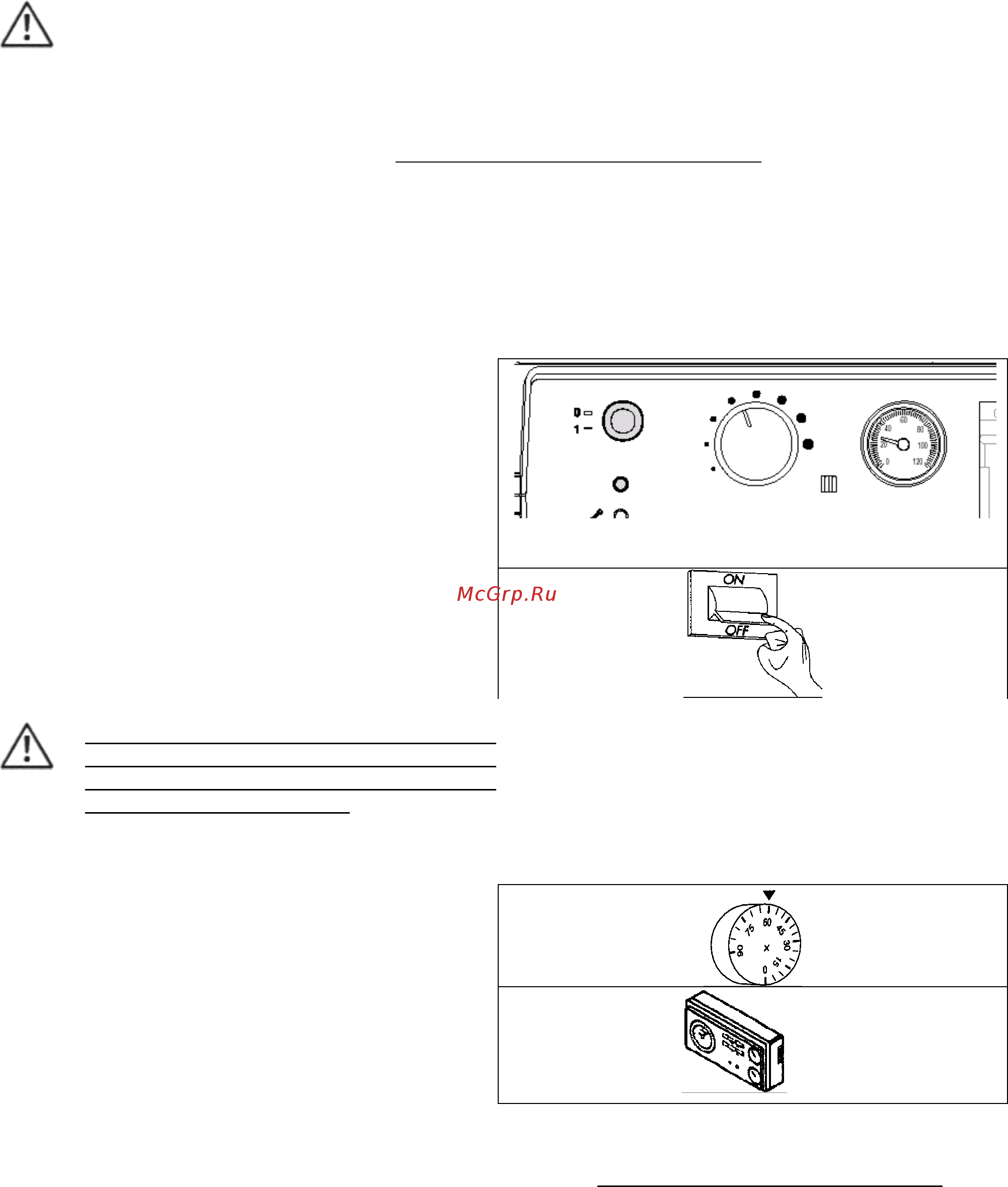

ОТКЛЮЧЕНИЕ КОТЛА НА НЕПРОДОЛЖИТЕЛЬНОЕ ВРЕМЯ___________
Если оборудование необходимо отключить на
короткий период, действуйте следующим
образом:
- Выключите главный выключатель на
панели управления и убедитесь, что
погасла зеленая сигнальная лампочка
- Переведите главный выключатель котла в
положение «выключено»
Если наружная температура опустится
ниже 0
0
С, (возникает опасность
замерзания воды), НЕЛЬЗЯ выполнять
вышеописанную процедуру.
После этого необходимо осуществить следующую последовательность действий:
- Установите термостат котла на
минимальное значение (60С)
- Если есть терморегуляторы или
хронотермостат/ы убедитесь, что они
включены или установлены в положение
«антиобледенение».
