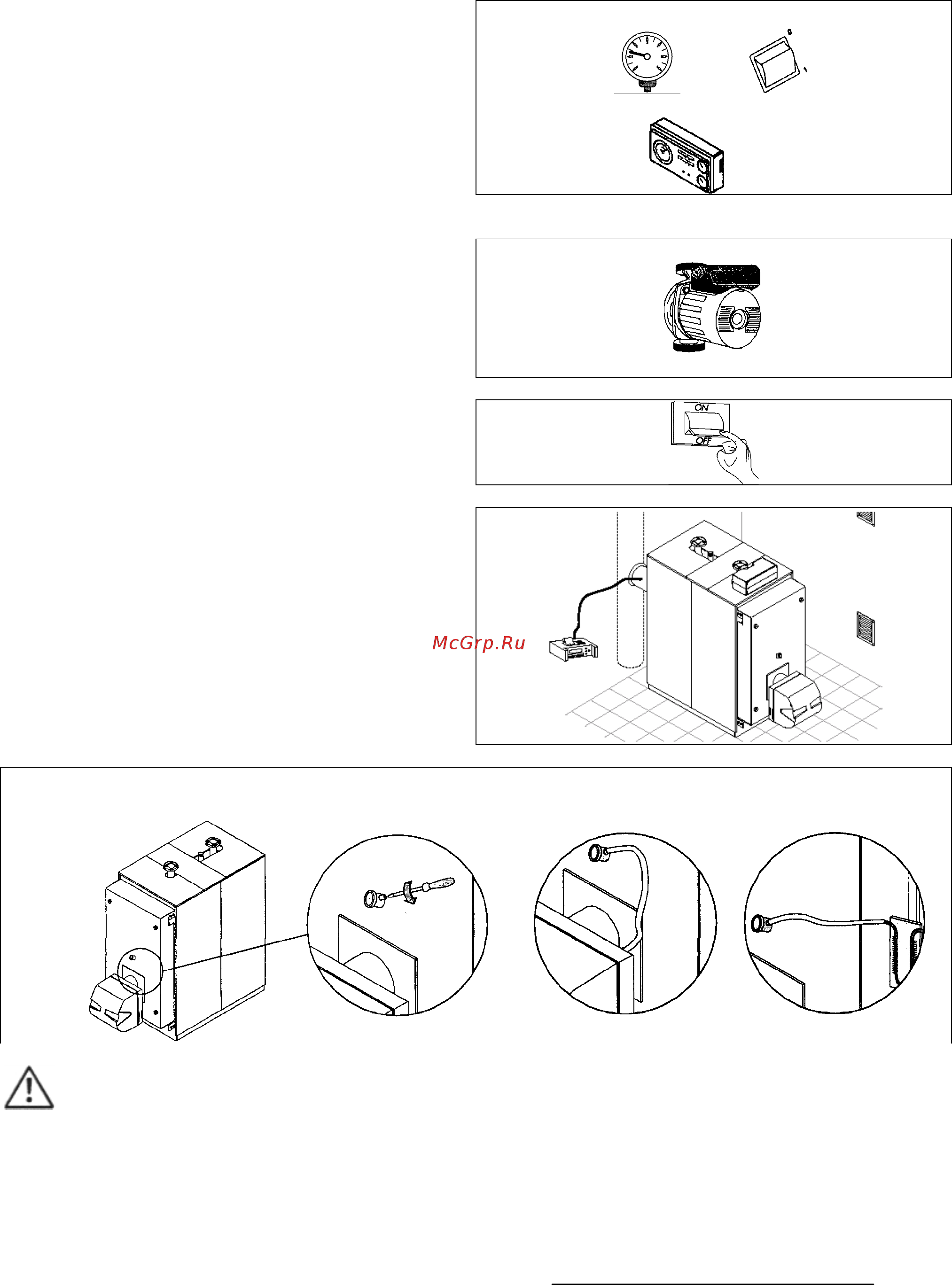

ПРОЦЕДУРЫ ПРОВЕРКИ ДО И ПОСЛЕ ПЕРВОГО ПУСКА_____________
После пуска необходимо убедиться, что котел
останавливается и затем вновь включается:
- измените настройку термостата котла
- выключите и включите главный
выключатель на пульте управления
- измените настройку термостата в
помещении или таймера или приборов
терморегуляции
Проверьте герметичность прокладок на дверце.
Если вы обнаружили, что продукты сгорания
просачиваются наружу, отрегулируйте
дверцу как
описано на странице 20.
Убедитесь, что циркуляционные насосы
вращаются свободно, и направление их вращения.
Выключите главный выключатель на
электрощитке, чтобы быть уверенным, что котел
выключен.
Если все условия соблюдены, вновь запустите
котел, проверьте сгорание топлива (анализ
дымовых газов), подачу топлива и герметичность
прокладки дверцы.
Охлаждение глазка
пламени
Отвод для замера
давления
На глазке контроля пламени имеется штуцер. Если вы будете использовать его в качестве
отвода для замера давления, то при обычной работе с помощью винта его можно полностью
перекрыть. Если штуцер используется для охлаждения глазка контроля пламени, необходимо
полностью выкрутить винт, чтобы обеспечить соответствующую подачу воздуха.
20
