ПРИЕМКА КОТЛА
________________________________________________________

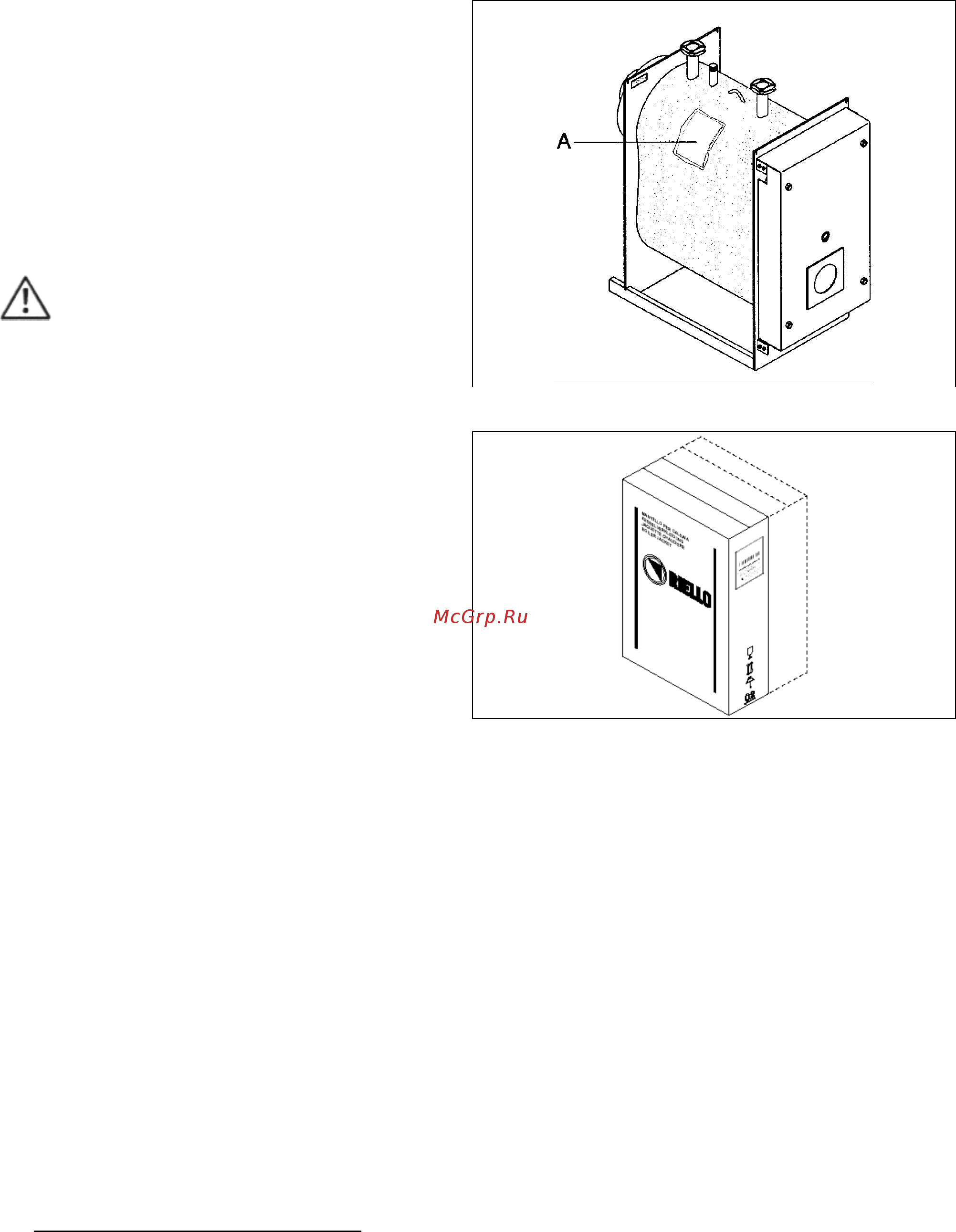

Стальные котлы RIELLO 3500 SAT поставляются в 2 отдельных упаковках:
1) КОРПУС КОТЛА, к которому прикреплен
пакет с документами (А), в котором
находятся:
- Руководство по эксплуатации;
- Табличка с техническими данными (она
крепится к облицовке при монтаже котла);
- Гарантийный талон и Сертификат
гидравлических испытаний;
- Этикета с нанесенным на ней
штрих-кодом.
Руководство по эксплуатации является
неотъемлемой частью устройства и
поэтому его рекомендуется прочитать и
хранить.
2) ОБЛИЦОВКА в комплекте с крепежом (2
упаковки для модели 450 SAT, 540 SAT,
630SAT)
ЗАМЕЧАНИЕ
Работой котлов управляют пульты управления
серии RIELLO 5000 и его компоненты.
