Dříve, než začnete s připojováním,
přesvědčte se, že označení vstupu
a výstupu vody odpovídá výkresům.
Jednotky se dodávají ve 3 verzích:
Bez hydraulického modulu (se stykači nebo
bez nich)
S hydraulickým modulem (jednočerpadlový
nebo dvoučerpadlový)
S hydraulickým modulem a vyrovnávací
nádrží.

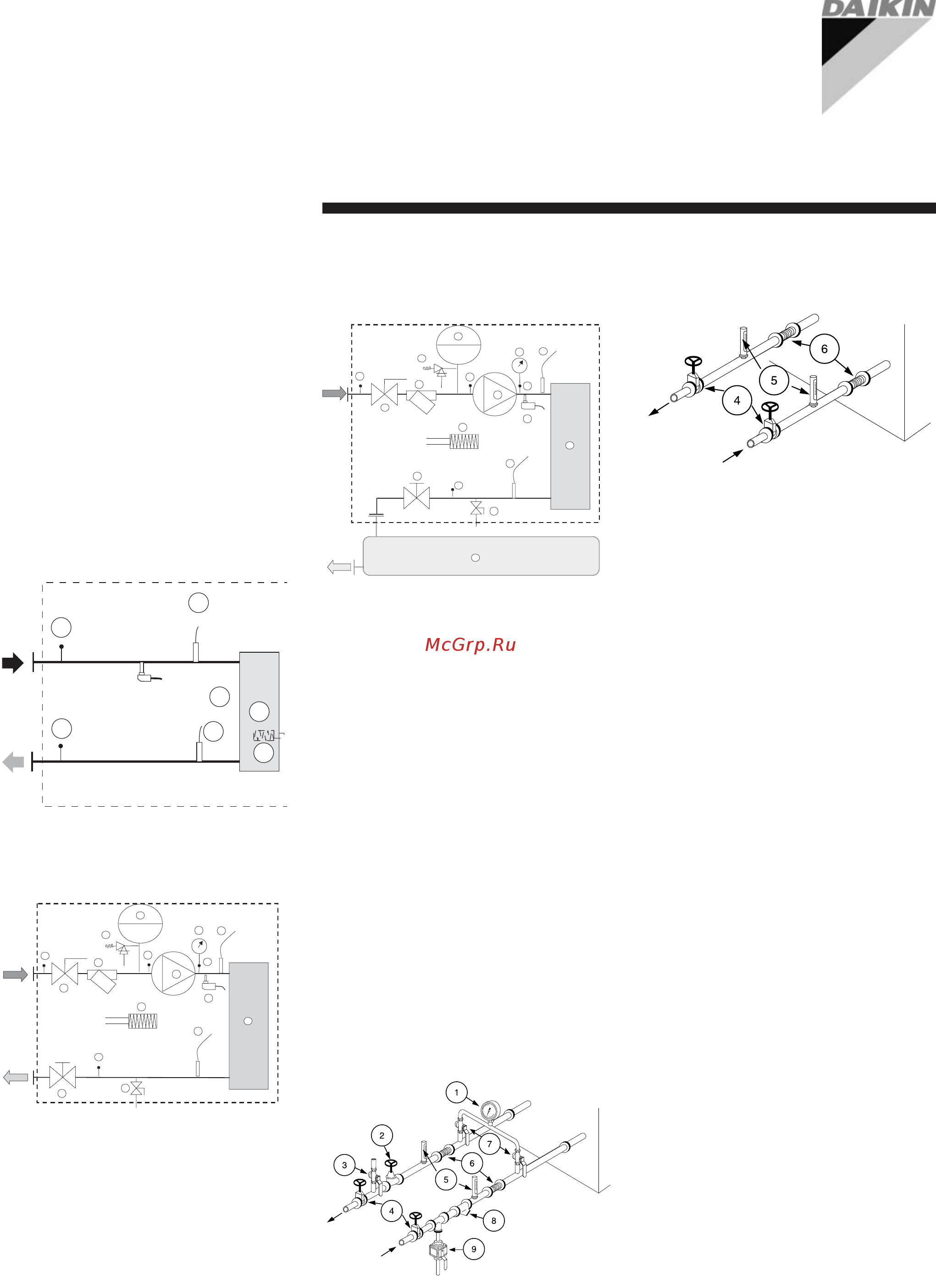

Na obrázcích 3 až 5 jsou znázorněny
typické vodní okruhy.
Obrázek 3 - Jednotka bez hydraulického
modulu - typický vodní okruh
Obrázek 4 - Jednotka s hydraulickým
modulem - typický vodní okruh
1
2
3
5
7
8
1
1
0
12
2
6
4
14
1
3
9
11
1
1
1
14
9
4
13
12
1
Obrázek 5 - Jednotka s hydraulickým
modulem a vyrovnávací nádrží - typický
vodní okruh
Legenda k obrázkům 3 až 5
1. Tlakový port pro vodní manometr
2. Uzavírací kulový ventil
3. Hrubý vodní filtr
4. Výparník
5. Expanzní nádoba
6. Přetlakový ventil
7. Čerpadlo (jednoduché nebo dvojité)
8. Demontovatelný vodní manometr
9. Řízení průtoku
10. Plnicí a vypouštěcí ventil
11. Regulační ventil
12. Ochrana proti zamrznutí
13. Čidlo teploty výstupní vody
14. Čidlo teploty vstupní vody
15. Vyrovnávací nádrž
Varování: Jednotky s hydraulickým
modulem a vodní akumulační nádrží mají
všechna bezpečnostní a provozní zařízení
a potřebují jen zapojit přívodní a odváděcí
potrubí s využitím kompenzátorů.
Jednotky bez hydraulického modulu musí
být zapojeny podle obrázku 6.
Obrázek 6 - Jednotka bez hydraulického
modulu a vyrovnávací nádrže - typický
vodní okruh
1
2
3
5
7
8
1
9
1
0
12
2
1
5
6
4
4
14
4
4
13
3
3
11
1
1
Obrázek 7 - Jednotka s hydraulickým
modulem a vyrovnávací nádrží - typický
vodní okruh
1 Manometry: zobrazují vstupní a výstupní
tlak vody (na jednotce jsou k dispozici 2
tlakové porty - viz položka 1 na
obrázku 5)
2 Regulační ventil: reguluje průtok vody.
3 Odvzdušňovací ventil umožňuje odvod
vzduchu z vodního okruhu během plnění.
4 Uzavírací ventily: slouží k odpojení
chladicí jednotky a vodního čerpadla
během údržby.
5 Teploměry: ukazují vstupní a výstupní
teplotu vody.
6 Expanzní kompenzátory: zabraňují
mechanickému pnutí mezi chladicí
jednotkou a potrubím.
7 Uzavírací ventil na výstupu: slouží
k měření tlaku vody na vstupu a výstupu
výparníku.
8 Potrubní sítko: zamezuje zanesení
tepelných výměníků špínou. Všechna
zařízení musí být opatřena účinným
potrubním sítkem, aby se dovnitř
výparníku dostávala jen čistá voda.
Nebude-li potrubní sítko nainstalováno,
technik uvede jednotku do provozu
s výhradou.
Potrubní sítko musí být schopno zachytit
všechny částice o průměru větším než
0,8 mm.
9 Vypouštěcí kohout: slouží k vypuštění
deskového tepelného výměníku.
V zájmu ochrany životního prostředí je vaší
povinností regenerovat a zpracovat roztok
glykolu.
CG-SVX04C-CS 197
