ООббщщииее ххааррааккттееррииссттииккии
ааггррееггааттаа
Минимальный зазор указан в официально
утвержденной документации, которую
можно получить, обратившись в местное
торговое представительство компании
Daikin.
ППаассппооррттннааяя ттааббллииччккаа
ааггррееггааттаа
Полные справочные номера модели
приведены на паспортной табличке
установки.
Приведена номинальная мощность,
параметры подведенного электропитания
не могут отличаться более чем на 5% от
номинальной величины.
Сила тока для двигателя компрессора
указана в коробке I.MAX.
Электрическая проводка у потребителя
должна выдерживать указанную силу
тока.
РРууккооввооддссттввоо ппоо ууссттааннооввккее
ФФууннддааммееннтт
Специального фундамента не требуется,
но следует обеспечить ровную и
горизонтальную поверхность, способную
выдержать вес агрегата.
РРееззииннооввыыее ааммооррттииззааттооррыы
Эти прокладки поставляются вместе с
установкой.
Они должны быть уложены на пол, чтобы
изолировать установку от земли.
- 4 амортизатора для типоразмера 060
установки без буферной емкости
- 6 амортизаторов для типоразмера 075-
260 установки без буферной емкости
- 8 амортизаторов для всех
типоразмеров установок без буферной
емкости
- Производитель не рекомендует
устанавливать пружинные
амортизаторы.
ООттввееррссттииее ссллиивваа ввооддыы
В агрегатах с гидравлическим модулем
конденсат собирается под насосом и
затем сливается.
ЗЗааззоорр
С целью обеспечения удобства
обслуживания соблюдайте
рекомендуемые зазоры вокруг установки,
а также вокруг конденсатора.
ООссттоорроожжнноо!!
Работа установки зависит от температуры
окружающего воздуха. При попадании
отработанного воздуха в линию забора
температура воздуха, охлаждающего
оребрение конденсатора, повышается, что
приводит к повышению предельного
высокого давления.
В этом случае можно говорить о
нарушении стандартных условий
эксплуатации и сбоях функционирования.
На работу агрегата может влиять
температура воздуха на конденсаторе.
Если установки монтируются в зоне с
сильными ветрами, исключите риск
возникновения рециркуляции воздуха
при охлаждении конденсатора (т. е.
попадания теплого воздуха выхлопа на
вход конденсатора). Ознакомьтесь с
сертифицированными чертежами.

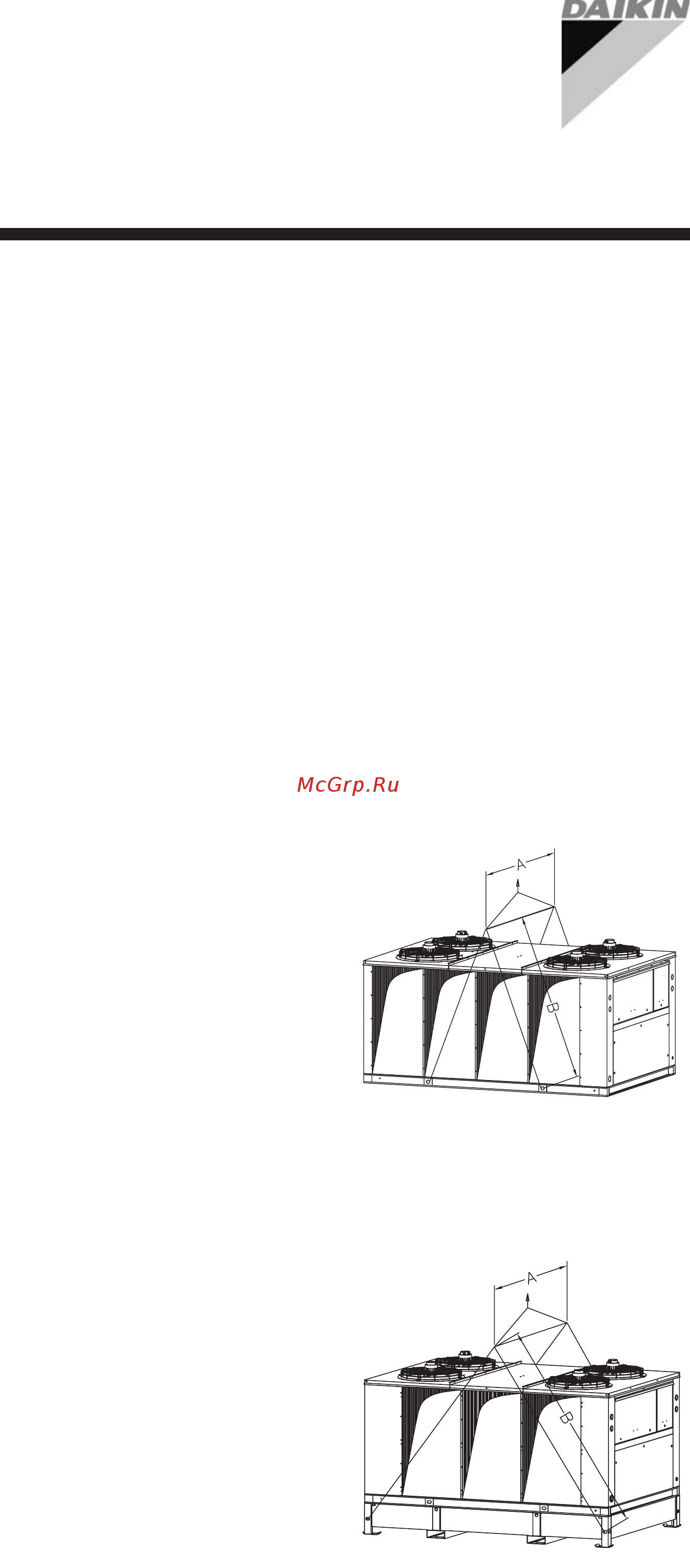

РРииссуунноокк 11 -- ППееррееммеещщееннииее -- УУссттааннооввккии
ббеезз ббууффееррнноойй ееммккооссттии
ППррииммееччааннииее::
пластины, приваренные к краям
опор, не предназначены для использования
при транспортировке.
РРииссуунноокк 22 -- ППееррееммеещщееннииее -- УУссттааннооввккии сс
ббууффееррнноойй ееммккооссттььюю
CG-SVX04C-RU 345
ММооннттаажж
