A csatlakoztatások elvégzése előtt
ellenőrizze, hogy a belépő és kilépő víz
felcímkézése megfelel-e a műszaki
dokumentációnak.
A berendezések 3 változatban kaphatóak:
Hidraulikus modul nélkül (kapcsolókkal vagy
kapcsolók nélkül)
Hidraulikus modullal (szimpla vagy
ikerszivattyús)
Hidraulikus modullal és puffertartállyal.

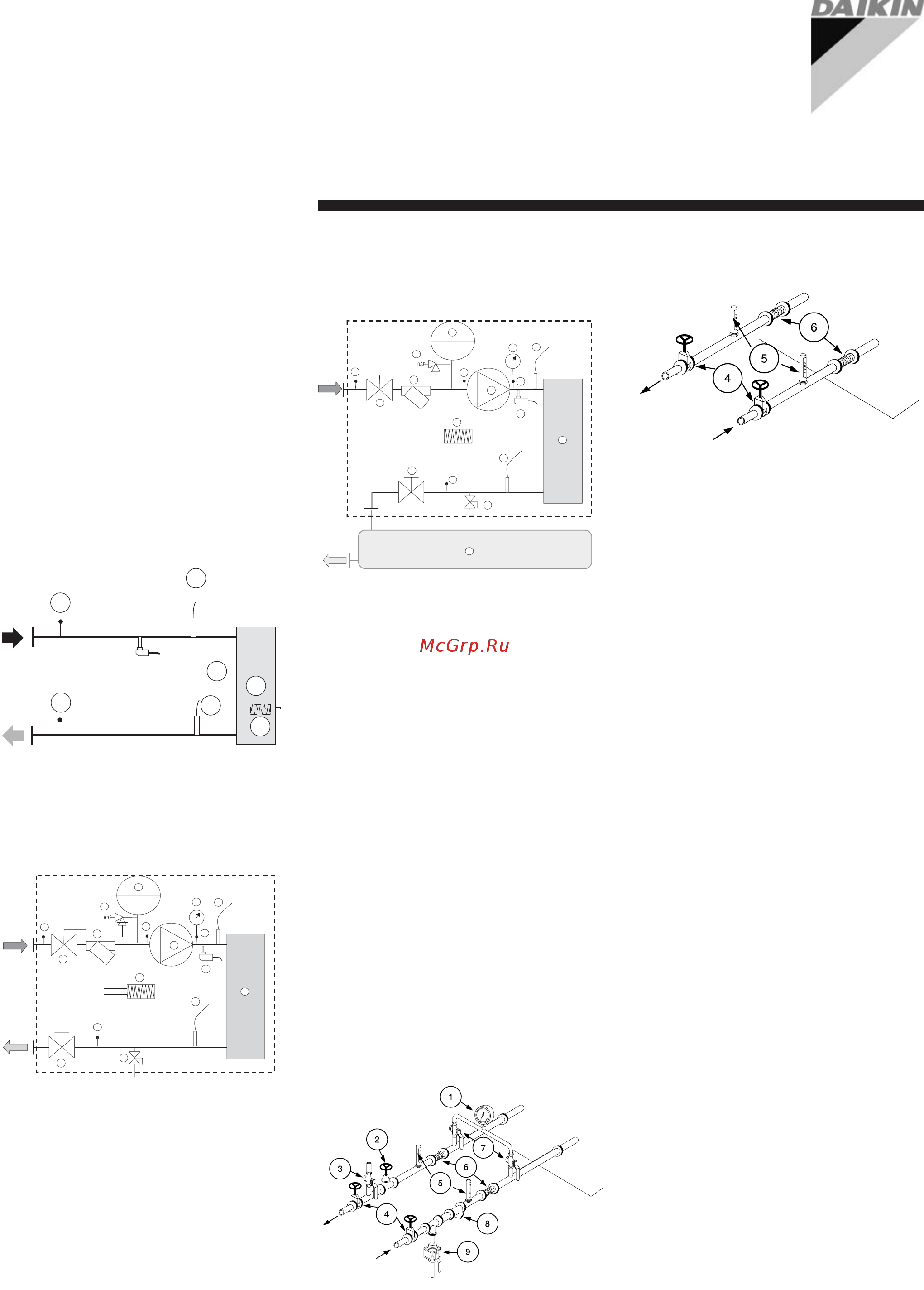

A jellemző vízkörök a 3. - 5. ábrán láthatók
3. ábra – Berendezés hidraulikus modul
nélkül – jellemző vízkör
4. ábra – Berendezés hidraulikus
modullal – jellemző vízkör
1
2
3
5
7
8
1
1
0
12
2
6
4
14
1
3
9
11
1
1
1
14
9
4
13
12
1
5. ábra – Berendezés hidraulikus
modullal és puffertartállyal – jellemző
vízkör
Jelmagyarázat a 3–5. ábrához
1. Nyomásmérő csonk a víz nyomásméréséhez
2. Elzáró golyósszelep
3. Vízszűrő
4. Elpárologtató
5. Tágulási tartály
6. Biztonsági szelep
7. Szimpla vagy ikerszivattyú
8. Levehető víznyomásmérő
9. Áramlásszabályozás
10. Töltő- és ürítőszelep
11. Szabályozószelep
12. Fagyvédelem
13. Kilépő vízhőmérséklet érzékelője
14. Visszatérő vízhőmérséklet érzékelő
15. Puffertartály
Figyelmeztetés: A hidraulikus modullal és
puffertartállyal ellátott berendezések
tartalmazzák az összes biztonsági és
üzemeltetési készüléket, és csak a betápláló
és a visszatérő csővezetékeket kell
csatlakoztatni tágulási kompenzátorok
alkalmazása mellett.
A hidraulikus modul nélküli berendezéseket a
6. ábrának megfelelően kell csatlakoztatni.
6. ábra – Berendezés hidraulikus modul
és puffertartály nélkül – jellemző vízkör
1
2
3
5
7
8
1
9
1
0
12
2
1
5
6
4
4
14
4
4
13
3
3
11
1
1
7. ábra – Berendezés hidraulikus modullal
és puffertartállyal – jellemző vízkör
1 Nyomásmérők: a belépő és kilépő víz
nyomását mutatják (2 nyomásmérő csonk
van a berendezés belsejében – lásd 1.
tétel az 5. ábrán)
2 Beszabályozószelep: beállítja a vízáramlást.
3 A lefúvatás lehetővé teszi a levegő
eltávolítását a vízkörből a feltöltés alatt.
4 Elzárószelepek: a karbantartási műveletek
idejére leválasztják a folyadékhűtőt és a
vízkeringető szivattyút.
5 Hőmérők: jelzik a hűtött víz belépő és
kilépő hőmérsékletét.
6 Tágulási szerelvények: kiküszöbölik a hűtő
és a csővezetékek közötti mechanikai
feszültséget.
7 A kilépő vízcsatlakozásnál lévő
elzárószelep: az elpárologtatóba belépő
vagy onnan kilépő víz nyomásának
mérésére szolgál.
8 Szűrő: megelőzi, hogy a hőcserélők
elszennyeződjenek. Minden berendezést
hatékony előszűrővel kell felszerelni annak
érdekében, hogy a hőcserélőbe csak tiszta
víz lépjen be. Amennyiben nincs szűrő, a
Trane technikusa a berendezés
beindításakor kifejezi fenntartásait.
Az alkalmazott előszűrőnek minden
0,8 mm átmérőjű részecskét ki kell
szűrnie.
9 Leeresztés: a lemezes hőcserélő
leeresztőjeként használatos.
A környezet védelme érdekében a sóoldatot
kötelezően ki kell nyerni, és újra fel kell
dolgozni.
CG-SVX04C-HU 167
