РЕЖИМЫ ОТОБРАЖЕНИЯ НА ДИСПЛЕЕ

Подробности - в разделе «

Изменение единиц измерения

».

РАБОТА С ПРИБОРОМ

В работе с прибором существуют

только

два

основных правила:

1. Каждый раз при нажатии кнопки

MODE Вы передвигаетесь

к следующему пункту меню. Выбранные пункты (т. е. )

указываются инверсией цвета. Текущий выбранный пункт (на

данной фигуре

серого цвета) указывается мигающим первым

знаком строки текста.

2. Для изменения параметров служат кнопки ▲ и ▼.

Некоторые значения, например, значение параметра

ignal,

являются цикличными, тогда как параметры

mplitude и

requency имеют максимальное и минимальное значения.

ИЗМЕНЕНИЕ ЧАСТОТЫ

Диапазон частот прибора – от 20 Гц до 20 кГц, 31 шаг по  октавы.

(Квадратные сигналы – только в диапазоне от 20 Гц до 5 кГц):

20 Гц 25 Гц 30 Гц 40 Гц 50 Гц 65 Гц 80 Гц 100 Гц 125 Гц 160 Гц

200 Гц 250 Гц 315 Гц 400 Гц 500 Гц 630 Гц 800 Гц 1 кГц 1,25 кГц 1,60 кГц

2,00 кГц 2,5 кГц 3,15 кГц 4,00 кГц 5,00 кГц 6,30 кГц 8,00 М10,0 кГц 12,5 кГц 16,0 кГц

20,0 кГц

Таблица 1: Таблица частот для синусоидальных сигналов

Для изменения частоты нажимайте кнопку

MODE, пока не

замигает знак

. Каждое нажатие кнопки ▲ увеличивает частоту

на следующую в таблице. Самая высокая частота – 20 кГц для

синусоидальных сигналов и 5 кГц для квадратных сигналов. Для

уменьшения частоты на предыдущую в таблице служит кнопка ▼.

Обе этих кнопки снабжены функцией повтора, включающейся при

удерживании их нажатыми.

Частота не может изменяться при использовании

функций Качания/развертки (Sweep), Белого шума (White

Noise) и Теста Полярности (Polarity Test).

ИЗМЕНЕНИЕ СРЕДНЕКВАДРАТИЧНОГО (RMS)

УРОВНЯ

Для изменения уровня генерируемого сигнала нажмите кнопку

MODE, пока не замигает знак . При выбранных единицах

измерения dBV или dBU шаг приращения равен 2 дБ и покрывает

диапазон от –76 до +6 dBU, соответственно от –78 dBV до +4 dBV.

Уровень может также измеряться в Вольтах (V) в диапазоне от

0,13 mV до 1,6 V для большинства сигналов. Подробности – в

Таблице 2

Форма сигнала Единица

измерения

Диапазон Шаг

приращения

Синусоидальный,

квадратный, белый

шум, качание

dBU

dbV

Вольты (V)

от –76 до +6 dBU

от –78 dBV до +4 dBV

от 0,13 mV до 1,6 V

2 dBU

2 dBV

± 26%

Тест полярности dBU

dbV

Вольты (V)

от –76 до +6 dBU

от –78 dBV до +2 dBV

от 0,13 mV до 1,25 V

2 dBU

2 dBV

± 26%

Розовый шум dBU

dbV

Вольты (V)

от –56 до –4 dBU

от –58 dBV до –6 dBV

от 1,25 mV до 500 V

2 dBU

2 dBV

± 26%

Таблица 2: Диапазон уровней и приращения для сигналов и

единиц измерения

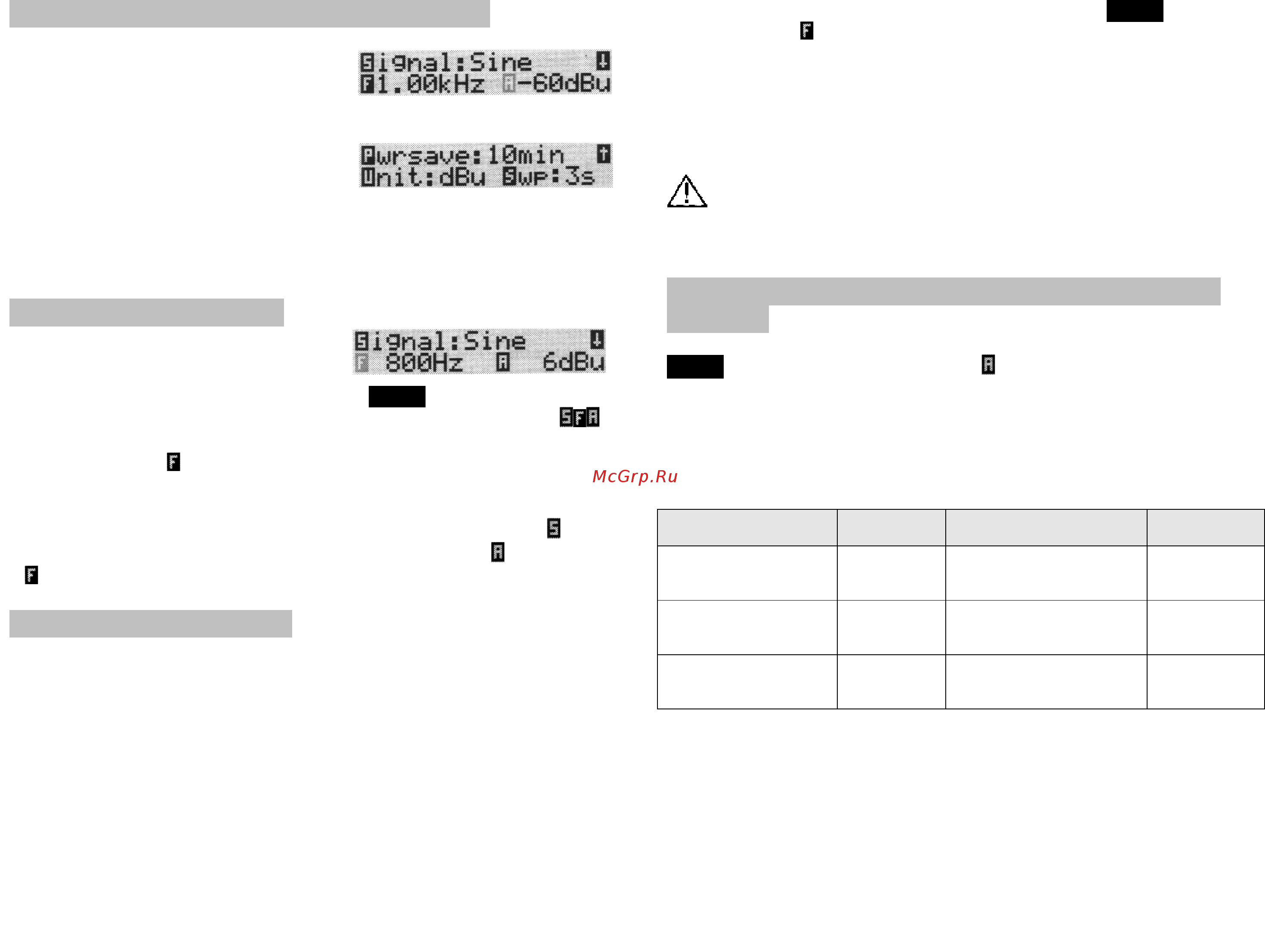

Фиг.4:Исходные значения

После инициализации прибор

войдет в стандартный рабочий

режим, в котором могут изменяться

формы волны, частота и уровень

сигнала. Кроме того, имеется

дисплей установки Setup,

позволяющий изменять остальные

параметры. Рассмотрите

Фиг. 4 и

Фиг. 5

Фиг. 5: Установочное меню
