Чем меньше время выключения, тем дольше прослужат

батареи. Установка по умолчанию – 10 минут. Не

рекомендуется отключать функцию автоматического

выключения.

Для возвращения в рабочий режим перейдите при помощи кнопки

MODE к символу и нажмите кнопку ▲. Дисплей вернется в

рабочий режим с новым временем автоматического выключения.

РАЗЪЕМЫ

MINIRATOR снабжен двумя выходными разъемами,

несимметричным RCA («тюльпан») и симметричным

незаземленным разъемом XLR. Номинальный импеданс обоих

разъемов – 200 Ом. Выход RCA активен постоянно, а контакты

разъема XLR подключаются только в раскрытом положении.

Во избежание короткого замыкания никогда не

подключайте оба разъема одновременно!

Симметричный / несимметричный разъемы

Используйте симметричный

выходной разъем для

подключения к симметричным

входным каскадам, особенно

микрофонным, а также для

длинных кабелей. Симметричный

разъем лучше защищен от помех

и шума.

Используйте несимметричный

входной разъем для

несимметричных входов таких

устройств, как входы усилителей,

недорогих микшеров и т.д. В этом

случае подключение могут

упростить заранее

подготовленные кабели.

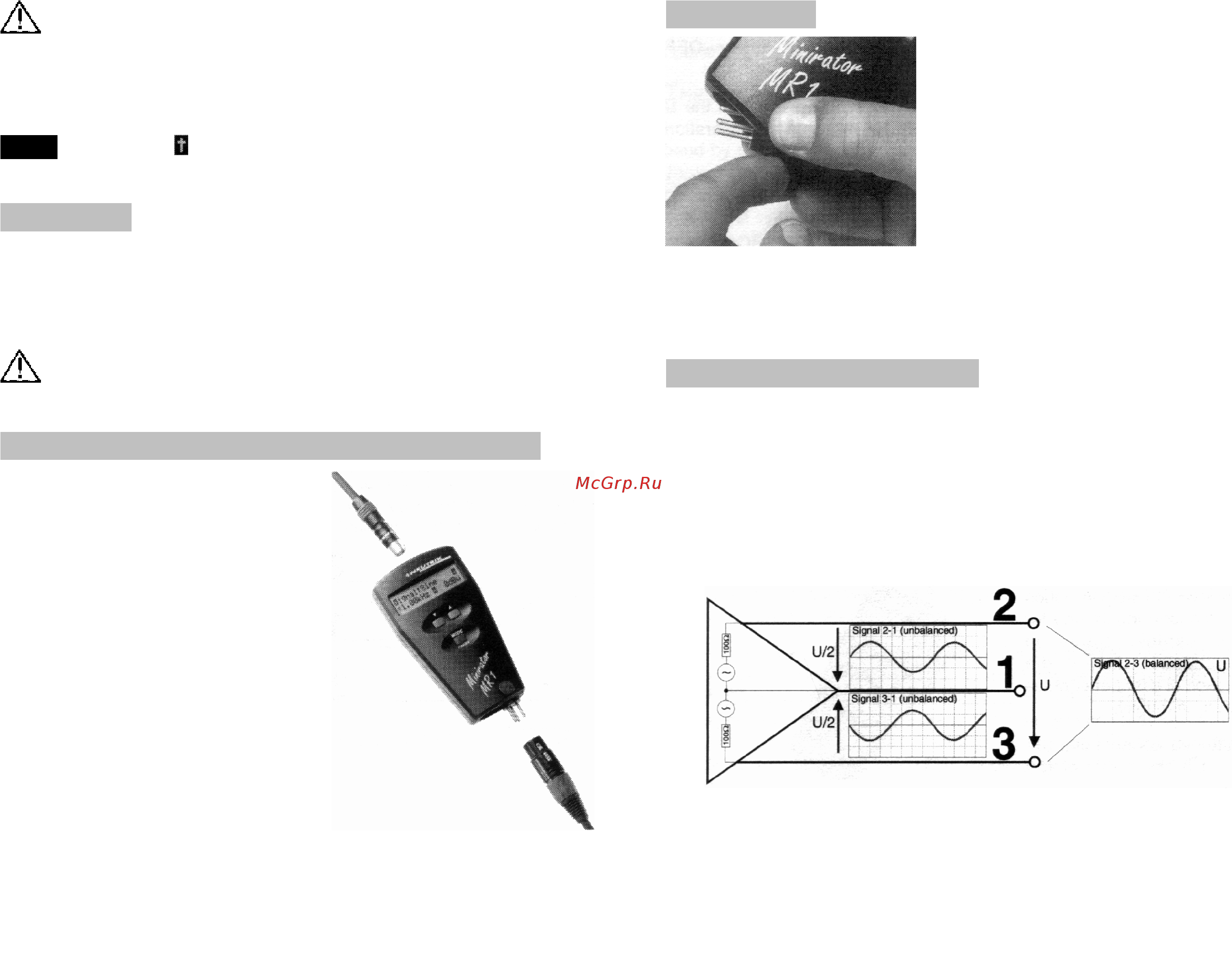

Рис. 2: Коммутация

ВЫХОД XLR

Разъем XLR – симметричный

незаземленный выход с

номинальным выходным

импедансом 200 Ом. Контакты

убираются внутрь во избежание

непреднамеренного подключения и

коротких замыканий. Чтобы извлечь

разъем, нажмите большим пальцем

на кнопку и поверните ее, удерживая

нажатой, против часовой стрелки.

Другой способ – удерживая кнопку нажатой, вращать контакты,

вставив ноготь в прорезь поворотного устройства.

Чтобы убрать контакты, просто нажмите кнопку снова и уберите

разъём внутрь пальцем или ладонью.

НАЗНАЧЕНИЕ КОНТАТОВ

Назначение контактов (Pin) разъёма XLR соответствует

международному стандарту. Контакт 2 (позолоченный,

расположен справа) обеспечивает положительную половину

общего вольтажа. Контакт 3 (позолоченный, расположен слева)

обеспечивает отрицательную половину общего вольтажа. Контакт

1 (посеребренный) с симметричной нагрузкой расположен в

центре; он подключен только к экрану. Импеданс каждого из

выходных контактов – 100 Ом, в симметричном режиме 200 Ом.

Двухтактный

усилитель

Фиг. 8: Диаграмма

балансного выхода

1615
